Цифровой осциллограф RIGOL DHO924S относится к семейству экономичных лабораторных устройств на основе 12-битного АЦП, сочетающих в себе высокую производительность и компактный размер. Помимо 4 аналоговых входов с полосой пропускания 250 МГц, прибор оснащен 16 цифровыми каналами, поддерживая возможность работы со смешанными сигналами при подключении опционального логического пробника, а также встроенным генератором. В этой модели стандартно реализованы функции записи и воспроизведения осциллограмм, декодирования протоколов 6 основных типов, математической обработки данных, включая БПФ, построения фигур Лиссажу и графиков Боде, анализа гистограмм, тестирования по маске и т.д.
Конструкционное исполнение

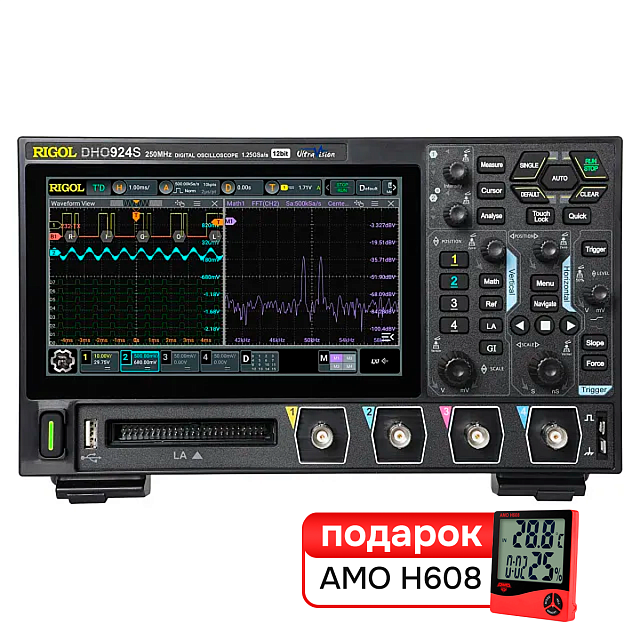

Цифровой осциллограф выполнен в таком же форм-факторе, как и приборы младшей серии DHO800 – с плоским корпусом, 7-дюймовым сенсорным дисплеем и похожим расположением органов управления, отличаясь внешне только цветом и наличием входа LA на передней панели, предназначенного для подключения пробника PLA2216, а также кнопок активации логических входов и генератора. Используя крепление VESA с обратной стороны корпуса, прибор можно размещать на стене или на гибкой опоре с помощью соответствующего кронштейна.
Благодаря поддержке автономного питания от внешнего источника через интерфейс Type-C, осциллограф RIGOL DHO924S подходит для мобильного применения, при подключении повербанка соответствующего типа. Для совместной работы с ПК и внешними устройствами отображения информации прибор снабжен интерфейсами HDMI, LAN и USB.
Особенности и преимущества
- Внутренний генератор с рабочим диапазоном до 25 МГц, который способен воспроизводить 6 стандартных функций и сигналы пользовательских форм с поддержкой модуляции, управляется встроенными средствами осциллографа, обеспечивая автоматическое построение диаграмм Боде при исследовании частотных характеристик объекта контроля в режиме BODE PLOT, с регистрацией амплитудных и фазовых параметров.
- Расширенный диапазон чувствительности, с уменьшенным нижним порогом, по сравнению с линейкой DHO800, дает возможность использовать оборудование для отслеживания низкоуровневых составляющих сигнала.
- Встроенные частотомер и вольтметр, подключаемые к любому аналоговому каналу, позволяют получать более точные результаты, по сравнению с курсорными измерениями.
- Режим цифрового люминофора с настраиваемым временем послесвечения упрощает выявление редких артефактов и сбоев.
Купить осциллограф Rigol DHO924S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
