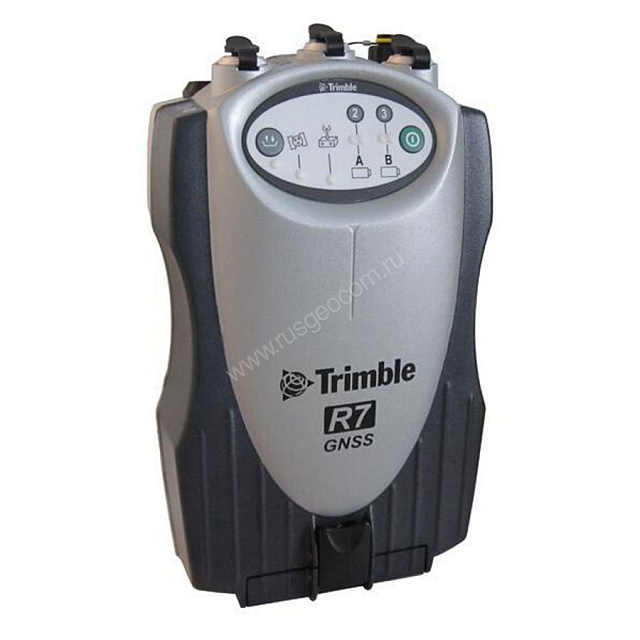

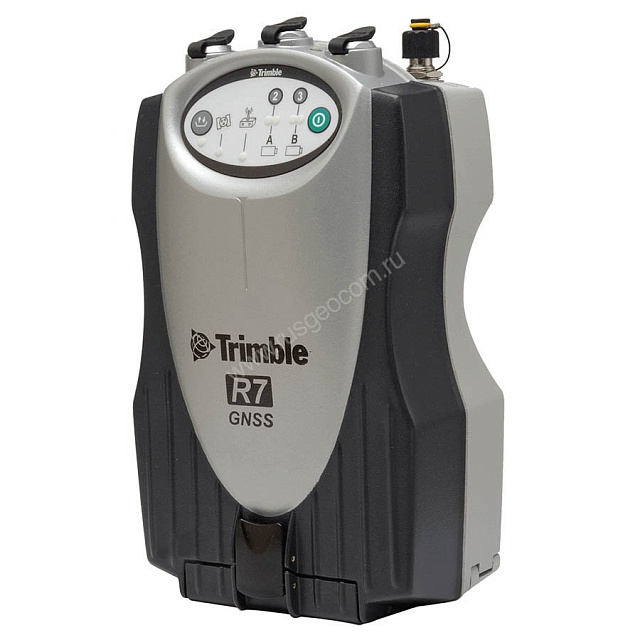

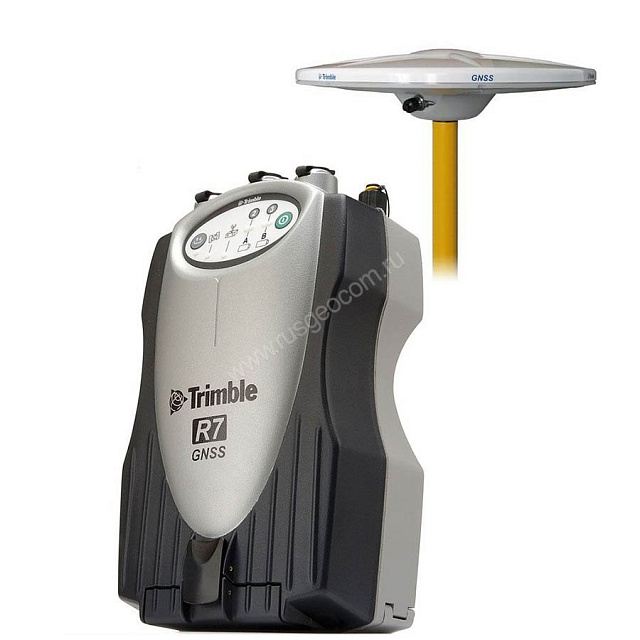

GNSS приёмник Trimble R7 GNSS Base no radio
Технические характеристики
| Trimble R7 | |
|---|---|
| Точность | обычно <5 м (3 СКО) (SBAS2) ±2·(3,0 + 0,1·10-6 ·D) (Высокоточная статика в плане)2 ±2·(3,5 + 0,4·10-6 ·D) (Высокоточная статика по высоте)2 ±2·(3,0 + 0,5·10-6 ·D) (Статическая и быстростатическая GNSS-съемка в плане)2 ±2·(5,0 + 0,5·10-6 ·D) (Статическая и быстростатическая GNSS-съемка по высоте)2 ±2·(8,0 + 1,0·10-6 ·D) (Кинематика в плане)4 ±2·(15,0 + 1,0·10-6 ·D) (Кинематика по высоте)4 ±2·(8,0 + 0,5·10-6 ·D) (Сетевое RTK-решение в плане)4 ±2·(15,0 + 0,5·10-6 ·D) (Сетевое RTK-решение по высоте)4 ±2·(250,0 + 1,0·10-6 ·D) (Дифференциальное позиционирование по коду в плане)2 ±2·(500,0 + 1,0·10-6 ·D) (Дифференциальное позиционирование по коду по высоте)2 |
| Измерения | Технология Trimble R-Track Усовершенствованный чип ГHCC Trimble Maxwell Custom Survey Высокоточный множественный коррелятор измерений ГНСС-псевдодальностей Нефильтрованные и несглаженные измерения псевдодальностей для снижения уровня шума и ошибок многолучевости, уменьшения временной области корреляции и лучших динамических характеристик Очень низкий шум измерений фазы несущих частот ГНСС с точностью менее 1 мм в полосе 1 Гц Соотношение сигнал-шум в дБ-Гц Испытанная технология Trimble для отслеживания спутников на малых углах возвышения 72 канала (GPS: L1 С/А код, L2C, полный цикл фазы несущих L1/L2/L51, ГЛОНАСС: L1 С/А код, L1 Р код, L2 Р код, полный цикл фазы несущих L1/L2); 4 канала SBAS: WAAS/EGNOS. |
| Частота записи/позиционирования | 1 Гц, 2Гц, 5Гц, 10Гц и 20Гц |
| Надежность инициализации | обычно >99,9%4 |
| Время инициализации | обычно <8 секунд3 |
| Ввод и вывод | 16 сообщений NMEA. Вывод GSOF и RT17 |
| Запись данных |
Запись данных на карту памяти CompactFlash емкостью 256 Мб с интервалом 15 сек: |
| Корпус | прочный, легкий, полностью герметичный корпус из магниевого сплава |
| Защищенность | стандарт IP67, защита от кратковременного погружения на глубину 1м |
| Виброустойчивость | соответствует стандарту MIL-STD-810F, FIG.514.5C-1 |
| Влагозащищенность | 100%, конденсированная |
| Выдерживает падение с высоты | в нерабочем состоянии: выдерживает падение с высоты 1 м на бетон. В рабочем состоянии: до 40 G, 10 мсек, скачкообразно |
| Питание | Две аккумуляторные съемные литиево-ионные батареи 7,4 В емкостью 2,4 Ач во внутренних батарейных отсеках Есть встроенное зарядное устройство с внешним блоком питания |
| Период работы без подзарядки батареи | более 10 часов в режиме постобработки |
| Потребляемая мощность | 4,0 Вт сам приемник (отслеживание и запись данных) 4,4 Вт со встроенным радиомодемом (без приема CMR) 5,9 Вт (отслеживание спутников, запись с частотой 1 Гц, Bluetooth7 включен, с внешней антенной и в точном RTK режиме); |
| Внешнее питание | не требуется |
| Вход внешнего питания | 11 - 28 В постоянного тока с защитой от перенапряжения на порт 1 (7-контактный Lemo); |
| Выходное напряжение | 6,5-20 В (на Порт 1), макс. 50 мА 10,5-28 В (на Порт 3), макс. 0,5 А |
| Рабочая температура | от -40 °С до +65 °С6 |
| Температура хранения | от -40 °С до +80 °С6 |
| Масса | 1,5 кг (с батареями) менее 4,0 кг (с RTK-ровером в сборе, включая батарею, контроллер, кронштейн и веху) |
| Размеры | 13,5 х 8,5 х 24 см |
| Входы маркеров событий | 2 |
| Поддержка | Поддержка внешних сотовых GSM/GPRS/CDPD модемов для работы в сетях RTK и VRS |

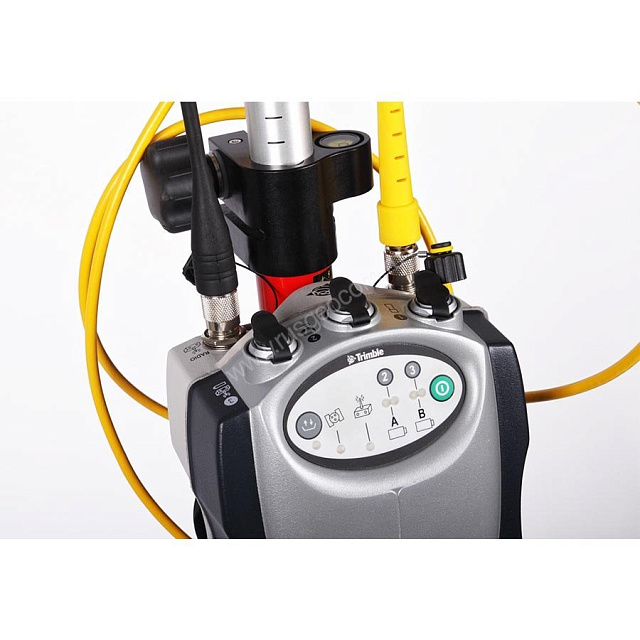

| Порты | 2 внешних порта питания, 2 внутренних порта питания, 3 последовательных порта Встроенный USB-порт для передачи данных со скоростью свыше 1 Мбит/с Полностью интегрированный и герметичный порт связи 2,4 ГГц (Bluetooth)7 CMR+, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 |
| Сертификаты | FCC Часть 15С (2,4 ГГц), соответствие требованиям FCC Часть15В (устройства Класса В); сертификаты IC RSS-210 и RSS-310, соответствие требованиям ICES-003 (устройства Класса В); соответствие СЕ Mark и C-tick |
1 Доступность сигнала L5 зависит от решений правительства США.
2Точность и надежность могут зависеть от условий многолучевости, наличия препятствий, геометрии спутников и атмосферных условии. Для достижения заявленных характеристик рекомендуется использовать стабильное положение приёмника с открытым небосводом, в условиях отсутствия ЭМИ и многолучевости, при оптимальном расположении созвездия спутников. Рекомендуется пользоваться общепринятой практикой выполнения высокоточных измерений в соответствующих задачах, варьировать длитель¬ность сеанса наблюдений в зависимости от длины базовой линии. Для достижения спецификаций, заявленных для высокоточной ста¬тики, при измерении базовых линий длиной более 30 км необходимо использовать точные эфемериды и сеансы измерений до 24 часов.
3Зависит от состояния систем WAAS/E6N0S.
4Может зависеть от атмосферных условий, многолучевоссти, препятствий и геометрии спутников.
5Может зависеть от атмосферных условий, многолучевого распространения сигнала и геометрии спутников. Надежность инициа¬лизации непрерывно проверяется для гарантии результатов наивысшего качества.
6Приемник сохраняет работоспособность при температуре до -40X, минимальная температура эксплуатации встроенных бата¬рей составляет -20Х.
7Требования разрешений на использование Bluetooth регламентируются законодательством каждой страны.
