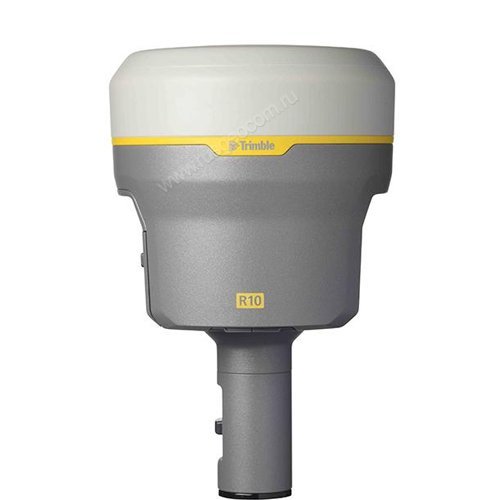

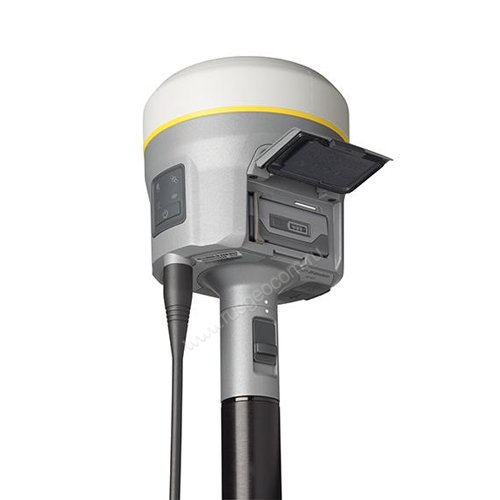

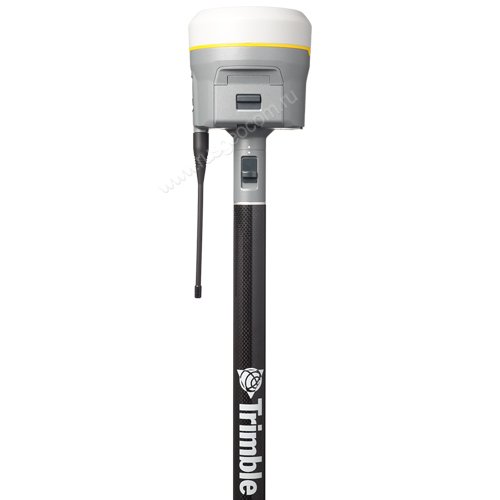

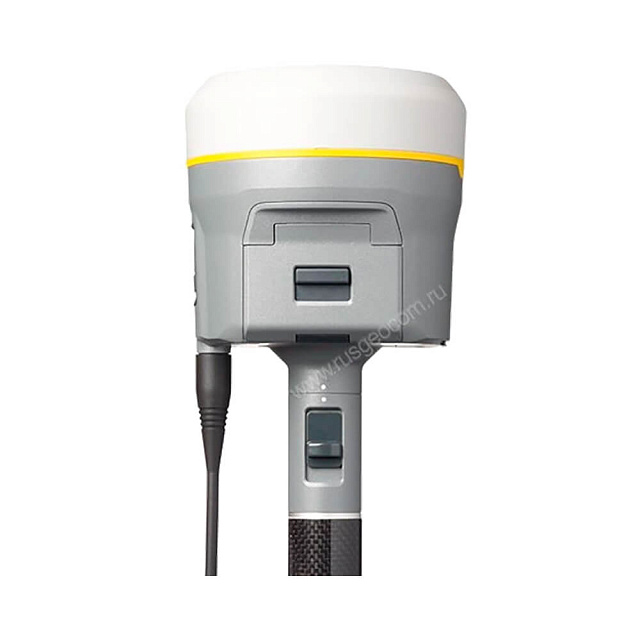

GNSS приёмник Trimble R10-2 GSM/GPRS (2-мест. кейс)
Технические характеристики GNSS приёмник Trimble R10-2 GSM/GPRS (2-мест. кейс)
| Trimble R10 модель 2 | |
|---|---|
| Одновременно отслеживаемые сигналы спутников | GPS: L1C/A, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 SBAS (ШДПС): L1C/A, L5 (Для спутников SBAS, поддерживающих L5) Galileo: E1, E5A, E5B, E5 AltBOC, E61 BeiDou: B1, B2, B3 QZSS: L1C/A, L1C, L1C, L2C, L5 NavIC (IRNSS): L5 |
| Службы поправок | CenterPoint RTX, OmniSTAR® HP, XP, G2, VBS WAAS, EGNOS, GAGAN, MSAS |
| Количество каналов | 672 |
| Частота измерений | 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц |
| Точность измерений2 | |
| Дифференциальная кодовая gps-съемка | |
| В плане | ±2·(250,0 + 1,0·10-6 ·D) 1) СКО |
| По высоте | ±2·(500,0 + 1,0·10-6 ·D) 1) СКО |
| Точность дифференциального позиционирования SBAS3 | обычно <5 м 3D СКО |
| Статические gnss-измерения | |
| Высокоточная статика | |
| в плане | ±2·(3,0 + 0,1·10-6 ·D) 1) |
| по высоте | ±2·(3,5 + 0,4·10-6 ·D) 1) |
| Статика и быстрая статика | |
| в плане | ±2·(3,0 + 0,5·10-6 ·D) 1) |
| по высоте | ±2·(5,0 + 0,5·10-6 ·D) 1) |
| Кинематическая съемка в реальном времени | |
| От одиночной базы не далее 30 км | |
| в плане | ±2·(8,0 + 1,0·10-6 ·D) 1) |
| по высоте | ±2·(15,0 + 1,0·10-6 ·D) 1) |
| Сетевой RTK4 | |
| в плане | ±2·(8,0 + 0,5·10-6 ·D) 1) |
| по высоте | ±2·(15,0 + 0,5·10-6 ·D) 1) |
| RTK инициализация с заданной точностью5 | от 2 до 8 секунд |
| Технология trimble rtx™ (спутники, сотовая сеть, интернет (ip)) | |
| CenterPoint RTX6 | |
| В плане | 2 см СКО |
| По высоте | 5 см СКО |
| Инициализация RTX с заданной точностью, по всему миру | < 15 мин |
| Инициализация RTX с заданной точностью в режиме "Быстрый запуск" |
< 1 мин |
| Инициализация RTX с заданной точностью в режиме в определенных регионах (регионы Trimble RTX Fast) |
< 1 мин |
| Trimble XFILL7 | |
| В плане | RTK8 + 10 мм/минуту СКО |
| По высоте | RTK8 + 20 мм/минуту СКО |
| Физические характеристики | |
| Размеры (ШхВ) | 11,9 см x 13,6 см |
| Вес | 1,12 кг с установленными аккумуляторами и УКВ антенной, 3,57 кг - все перечисленное выше вместе с вехой и контроллером с креплением |
| Рабочая температура9 | от –40 до +65 °C |
| Температура9 хранения | от –40 °C до +75 °C |
| Влажность | 100%, с конденсацией |
| Герметичность | IP67, защита от пыли, защита от кратковременного погружения на глубину 1 м |
| Ударопрочность | В нерабочем состоянии: Выдерживает падение на бетон с вехи высотой 2 м. Импульсное ускорение до 40 G, 10 мсек |
| Вибростойкость | MIL-STD-810F, FIG.514.5C-1 |
| Электрические характеристики | |
| Вход внешнего питания 11–24 В постоянного тока с защитой от перенапряжения на Порту 1 и Порту 2 (7-контактный Lemo) Аккумуляторная, съемная литий-ионная батарея напряжением 7,4 В и емкостью 3,7 А/ч со СД индикаторами. Потребляемая мощность составляет менее 4,2 Вт в режиме RTK-ровера10 |
|
| Время работы от внутренней батареи11 | |
| с сотовым модемом | 6,5 часов |
| Связь и хранение данных | |
| Последовательное соединение | 3-х проводной кабель (7-контактный Lemo) |
| USB v2.0 | Поддержка загрузки данных и высокоскоростных соединений |
| Сотовый модем | встроенный 3.5 G модем, HSDPA 7.2 Мб/c (загрузка), GPRS класс 12, EDGE класс 12, пятидиапазонный UMTS/HSDPA (WCDMA/FDD) 800/850/900/1900/2100 МГц, четырехдиапазонный EGSM 850/900/1800/1900 МГц, GSM CSD, 3GPP LTE |
| Bluetooth | Полностью интегрированный и герметичный интерфейс связи на частоте 2,4 ГГц (Bluetooth))13 |
| Wi-Fi | 802.11 b,g, режимы точки доступа и клиента, шифрование WPA/WPA2/WEP64/WEP128 |
| USB v2.0 | Поддержка загрузки данных и высокоскоростных соединений |
| Подключение внешних устройств для приема поправок | Последовательный, USB, TCP/IP и Bluetooth порты |
| Хранение данных | Внутренняя память объемом 6 ГБ : вмещает более десять лет записи данных сырых измерений (примерно 1,4 ГБ /день), при записи данных от 14 спутников в среднем с 15-ти секундным интервалом |
| Формат данных | Ввод и вывод CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2. Вывод 24 сообщений NMEA, вывод GSOF, RT17 и RT27 |
| Веб-интерфейс WEBUI | Позволяет легко настраивать, управлять, контролировать приемник и передавать данные Доступен через Wi-Fi , последовательное соединение, USB и Bluetooth |
| Поддерживаемые контроллеры | Trimble TSC7, Trimble T10, Trimble TSC3, Trimble Slate, Trimble CU, Trimble Tablet Rugged PC, устройства с Android и iOS с поддерживаемыми приложениями |
| Сертификаты | Правила ФКСЧасть 15 (устройство класса Б), 24, 32; CE Mark; RCM; PTCRB; BT SIG |
| Особенности | |
| Более быстрые измерения благодаря технологии Trimble HD-GNSS Повышенная производительность и надежность измерений благодаря технологии Trimble SurePoint для компенсации наклона и отображения электронного уровня Сантиметровая точность измерения координат в любой точке мира благодаря поправкам Trimble CenterPoint RTX, транслируемым со спутника или через Интернет Снижение простоев, вызванных временной потерей радиосигнала или подключения к сотовой сети, благодаря технологии Trimble xFill Усовершенствованный GNSS-процессор Trimble Maxwell 6 Custom Survey с 672 каналами Долговременная отдача от ваших вложений благодаря технологии Trimble 360 Одновременно отслеживаемые сигналы спутников GPS: L1C/A,Надежный прием сигналов в сложных условиях благодаря продвинутому малошумящему усилителю (МШУ) с усилением сигнала 50 дБ, снижающему воздействие на прием сигналов высокомощных передатчиков на других частотах. Дополнительная фильтрация сигналов Iridium на частотах выше 1616 МГц позволяет использовать антенну на расстоянии 20 м от передатчика Iridium. Дополнительная фильтрация сигналов японских сотовых сетей на частотах ниже 1510 МГц позволяет использовать антенну на расстоянии 100 м от японских сотовых станций LTE. Технологии цифровой обработки сигналов (DSP) позволяют обнаруживать и восстанавливать зашумленные сигналы GNSS. Продвинутый алгоритм автономного контроля целостности данных на приемнике (RAIM) обеспечивает выявление и отклонение некорректных спутниковых измерений для повышения точности позиционирования. Улучшенная защита от некорректных данных эфемерид. |
|
| Примечание: | |
| 1) D - измеряемое расстояние, мм. | |
1 В настоящее время возможность работы с этими сигналами реализована на основе общедоступной информации. Поэтому
Trimble не может гарантировать, что эти приемники будут полностью совместимы со спутниками и сигналами Galileo
будущих поколений.
2 Точность и надежность зависят от различных факторов: наличия переотраженных сигналов и препятствий, геометрии
спутников и состояния атмосферы. Для получения заявленных характеристик рекомендуется устойчиво устанавливать
прибор в местах с открытым небосводом, свободных от электромагнитных помех и переотражений сигналов, проводить
наблюдения при оптимальной геометрии спутникового созвездия, следовать общепринятым правилам проведения
высокоточных геодезических измерений, устанавливая продолжительность наблюдений в зависимости от длины базовой
линии. Для получения высокой точности измерений в статическом режиме на базовых линиях более 30 км необходимо
использовать точные эфемериды и длительные сеансы наблюдений (до 24-х часов).
3 Зависит от состояния систем WAAS/EGNOS.
4 В режиме сетевого RTK значение погрешности мм/км (ppm) вычисляется по удалению от ближайшей физической базовой
станции.
5 Зависит от атмосферных условий, переотражений сигналов, наличия препятствий и спутниковой геометрии. Надежность
инициализации непрерывно контролируется для обеспечения максимального качества.
6 Показатели СКО указаны на основе многократных полевых измерений. Достижимая точность и время инициализации
зависят от типа и возможностей приемника и антенны, географического положения пользователя и атмосферных явлений,
уровней сцинтилляции, состояния и доступности созвездия GNSS, уровня многолучевости, в том числе от препятствий,
таких как крупные деревья и здания.
7 Точность зависит от доступности спутников GNSS. Позиционирование xFill без подписки на Trimble CenterPoint RTX
заканчивается через 5 минут после потери радиосвязи. Позиционирование xFill с подпиской на CenterPoint RTX будет
продолжаться более 5 минут при условии, что решение Trimble RTX инициализировано, с типовой точностью не более 6 см
в плане и 14 см по высоте или 3 см в плане и 7 см по высоте в зонах покрытия Trimble RTX Fast. xFill доступен не во всех
регионах, обратитесь к региональному поставщику продукции за дополнительной информацией.
8 Вычисляется от последнего значения точности в RTK перед потерей связи с источником поправок и запуском xFill.
9 Приемник сохраняет работоспособность при температуре до –40 °C, минимальная температура эксплуатации встроенных
батарей составляет –20 °C.
10 Отслеживание спутников GPS, ГЛОНАСС и SBAS.
11 Зависит от температуры и скорости беспроводной передачи данных. При работе приемника в
режиме передачи рекомендуется использовать внешний источник питания емкостью 6 А/ч и выше.
12 Зависит от рельефа и условий эксплуатации.
13 Разрешение на использование Bluetooth определяется законодательством каждой конкретной страны.
Комплектация
- 1 Транспортировочный кейс для двух приборов
- 2 GNSS-приемник Trimble R10-2
- 3 2е батареи
- 4 Зарядное устройство с двумя слотами для батарей
- 5 Блок питания
- 6 USB-кабель питания и передачи данных
- 7 Буклет Trimble R10-2
- 8 Краткое руководство Trimble R10-2
- 9 Инструкция Trimble Installation Manager
- 10 Гарантия
- 11 Карта Trimble WEE
