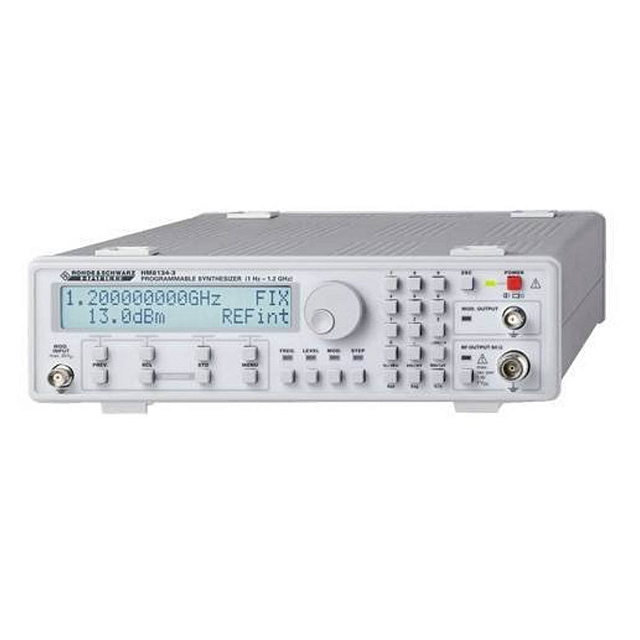

Генератор сигналов R&S HM8134-3/HM8135 — немецкий высокочастотный программируемый синтезатор. Высокочастотный генератор имеет несколько модификаций, сходных по своим техническим характеристикам, но отличных по диапазону частоты: 1 Гц – 1,2 ГГц для модели HM8134-3 и 1 Гц – 3 ГГц для модели HM8135.
Основным назначением синтезаторов высокочастотных сигналов, к которым относится Rohde & Schwarz HM8134-3/HM8135, является воспроизведение радиочастотных электромагнитных колебаний с высоким разрешением по частоте. Имитация сигналов необходима для тестов при разработке, эксплуатации и монтаже радиоэлектронных высокочастотных схем и телекоммуникационного оборудования. В основу работы генератора положен метод прямого цифрового синтеза сигнала – Direct Digital Synthesis. Его частота синхронизируется внутренним опорным генератором или внешним источником.
Главными преимуществами, позволяющими эффективно использовать генератор сигналов при разработке аналоговых высокочастотных схем, являются:
- большой динамический диапазон;
- наличие малошумящего усилителя;
- выходная мощность до 13 дБмВт;
- выдача синусоидального сигнала без помех за счет высокой спектральной частоты;
- превосходный режим развертки;
- наличие нескольких типов внутренней модуляции – синусоидального, прямоугольного, треугольного и с линейно изменяющимся сигналом с частотой до 200 кГц;
- использование внутренней коррекции смещения.
В генераторе сигналов R&S HM8134-3/HM8135 предусмотрено несколько режимов модуляции – амплитудной, частотной, фазовой, импульсной. Для обеспечения высокой стабильности частоты – 0,5 × 10–6, – в широком диапазоне температур, в качестве источника опорного сигнала используется термокомпенсированный кварцевый генератор. Он применяется в моделях HM8134-3х и HM8135х. Управление режимами работы производится с виртуальной панели внешнего персонального компьютера, который соединяется с синтезатором частот посредством сдвоенного интерфейса RS-232/USB или опционально установленной шины IEEE-488.
Цена R&S HM8134-3/HM8135 оптимальна для прибора, демонстрирующего уникально широкий частотный диапазон, великолепную развертку, высокую спектральную чистоту, высокое разрешение и стабильность по частоте.
Купить генератор сигналов R&S HM8134-3/HM8135 вы можете в нашем интернет-магазине.
