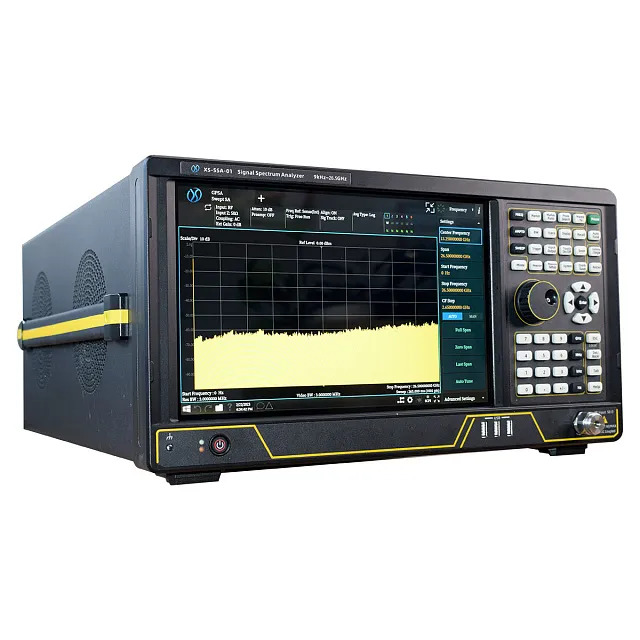

Высокопроизводительный анализатор спектра Xiansheng Technology XS-SSA-01-F09

Диапазон частот от 2 Гц до 9 ГГц

XS-SSA-01 — это анализатор спектра и сигналов. Обладает отличным динамическим диапазоном, полосой анализа, фазовым шумом. Анализатор спектра и сигналов XS-SSA-01 имеет широкий функционал как измерений, так и анализа, отличную аппаратную масштабируемость. Максимальная полоса анализа может достигать 1,2 ГГц, что соответствует требованиям к испытаниям 5G, радаров и т.д. Возможные области применения — НИОКР и производственные испытания, захват и анализ широкополосных сигналов, разработка, тестирование и ремонт электронных систем, 4G/5G/WiFi и другое оборудование широкополосной связи.

• Диапазон частот от 2 Гц до 9 ГГц
• Максимальная полоса анализа: 1,2 ГГц
• Максимальная полоса пропускания для анализа спектра в реальном времени: 600 МГц
• Фазовый шум: -125 дБн/Гц (несущая 1 ГГц, отстройка на 10 кГц)
• Поддерживаются следующие режимы анализа сигналов:- Общий режим анализа спектра
• Режим векторного анализа сигналов
• Режим анализа сигналов с аналоговой модуляцией
• Режим анализа спектра в реальном масштабе времени
• Режим измерения фазового шума
• Режим измерения коэффициента шума
• Анализ импульсных сигналов
• Управление прибором через интерфейсы — LAN, GPIB, USB

Анализ сигналов с аналоговой модуляцией АМ/ЧМ/ФМ (ASA)

Опция ASA превращает анализатор спектра и сигналов XS-SSA-01 в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов.

Измерение коэффициента шума (NFM)

Коэффициент шума является одним из параметров для радиочастотных компонентов и цепей. Измерение коэффициента шума с помощью опции NFM можно осуществлять для усилителей, понижающих преобразователей, повышающих преобразователей.

Измерение фазового шума (PNM)

Опция PNM используется для измерения фазового шума.

Анализ спектра в реальном масштабе времени (RTSA)

Режим анализа спектра в реальном времени (RTSA) обеспечивает непрерывный захват, измерение и анализ широкополосных переходных сигналов.

Анализ импульсных сигналов (PLM)

Опция PLM пригодится для анализа характеристик радиолокационных систем. Может поддерживать автоматическое измерение и анализ более 20 видов параметров импульса.

Векторный анализ сигналов (VSA)

Опция векторного анализа сигналов VSA позволяет демодулировать сигналы с цифровой модуляцией. Позволяет одновременно выводить несколько окон измерений и одновременно можно проводить измерения диаграммы созвездий, глазковой диаграммы, вектора ошибки, и т. д., что позволяет проводить анализ характеристик для модулированного сигнала.
