Ваттметр ВНИИФТРИ М3-122 волноводный

Оставить отзыв

Гарантия 1 год

Госреестр 91442-24

Артикул 129793 Код товара 129793

Характеристики

Госреестр:

91442-24

Диапазон рабочих частот:

от 16,7 - 37,5 ГГц

Все характеристики

Ваттметр М3-122, предназначен для измерения падающей мощности и отношений мощностей электромагнитных...

Перейти к описанию

Измерители мощности ВЧ

Под заказ

1 663 200 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 129793

Ваттметр ВНИИФТРИ М3-122 волноводный

1 663 200 ₽

Ваттметр М3-122, предназначен для измерения падающей мощности и отношений мощностей электромагнитных колебаний на выходе генераторов и передатчиков, а так же для градуировки и настройки СВЧ трактов в диапазоне частот от 16,7 до 37,5 ГГц. Совместно с рупорными антеннами, ваттметры данного типа могут применяться для измерений плотности потока энергии. Ваттметр оконечного типа волноводный термисторный применяется в области системы обеспечения единства измерений мощности электромагнитных колебаний (ЭМК), выполняемых при разработке и градуировке СВЧ устройств.

Отличительные особенности:

Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда.

Купить ваттметр волноводный ВНИИФТРИ М3-122, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Ваттметр ВНИИФТРИ М3-122 волноводный

	ВНИИФТРИ М3-122
Наименование параметра	Значение
Поперечный размер волновода, мм: - для диапазона частот от 16,70 до 25,86 ГГц; - для диапазона частот от 25,86 до 37,50 ГГц;	11,0х5,5 7,2х3,4;
Диапазон рабочих частот, ГГц -для сечения волновода 11,0х5,5 мм; -для сечения волновода 7,2х3,4 мм;	от 16,70 до 25,86 от 25,86 до 37,50
Диапазон измерения мощности СВЧ, мВт	от 0,01 до 10
Допускаемые пределы погрешности калибровочного коэффициента, %	от ±1,5 до ± 2,0
КСВН входа, не более	1,30
Диапазон регулировки мощности подогрева, мВт	от 10 до 80
Диапазон регулировки сопротивления, Ом	от 70 до 2000
Погрешность измерений мощности замещения, не более, %	0,2
Интерфейсы	USB
Заменяет	М5-44, М5-45, K486A, R486A, N8486AR

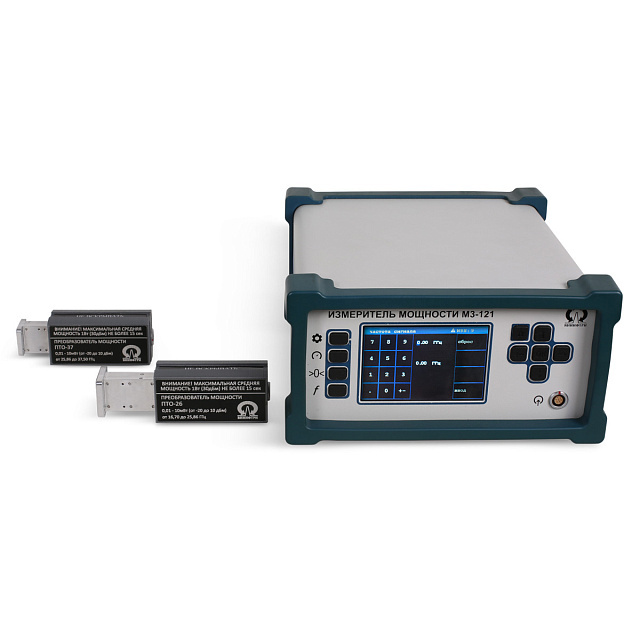

Комплектация

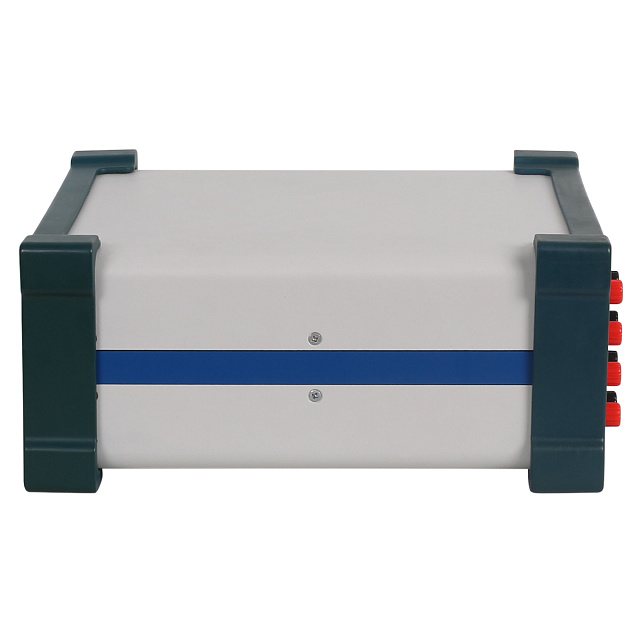

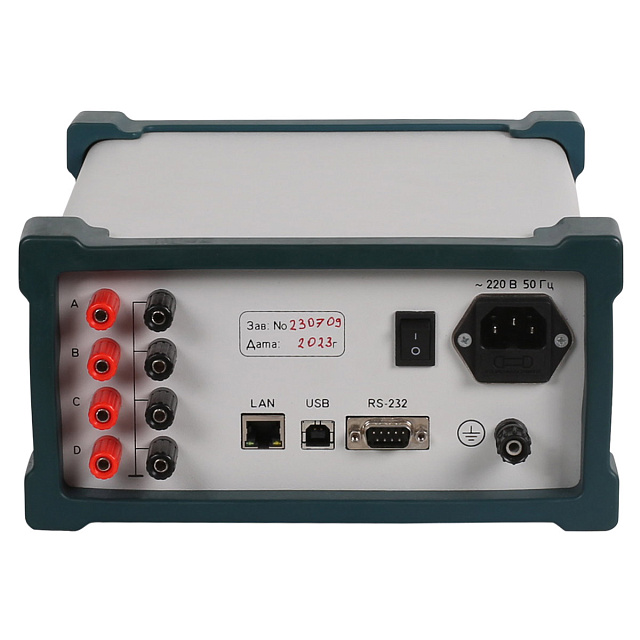

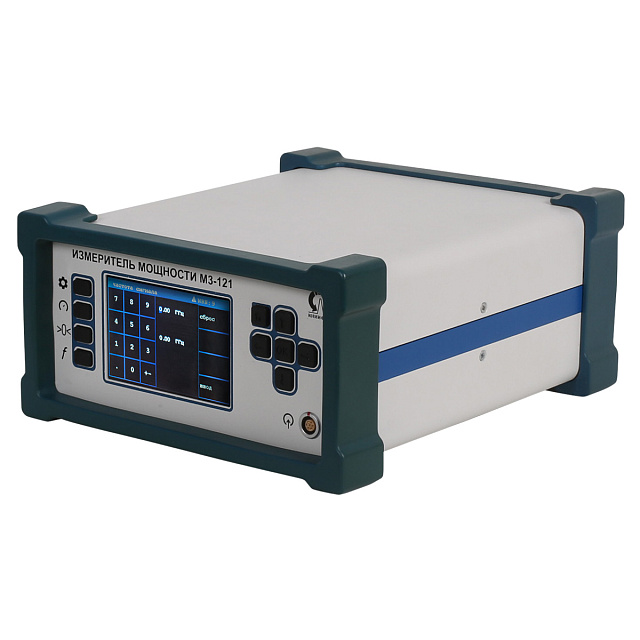

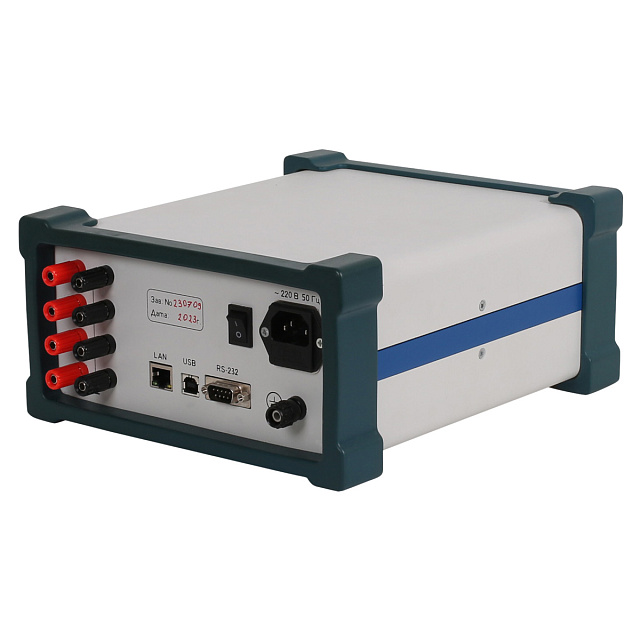

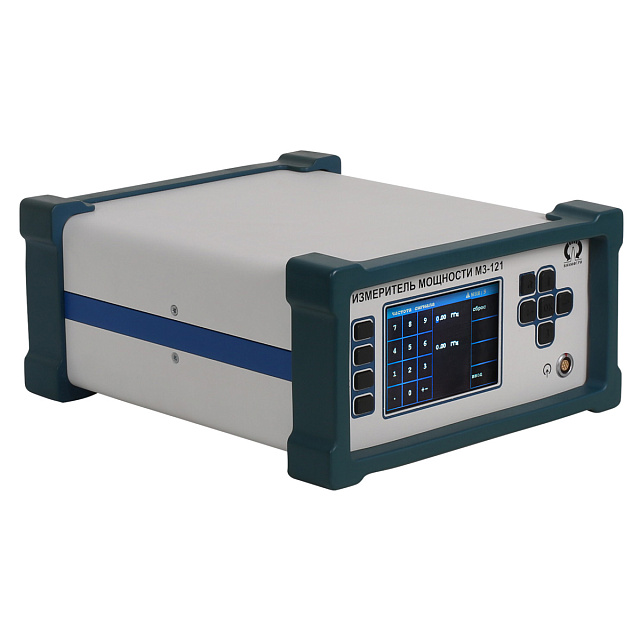

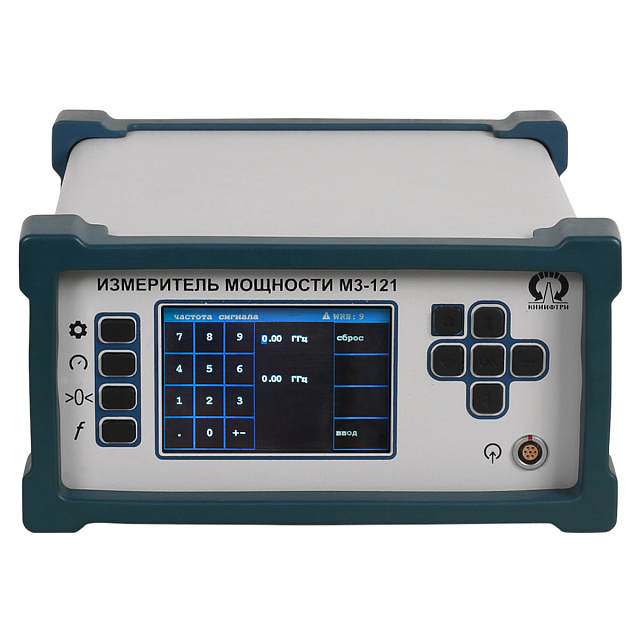

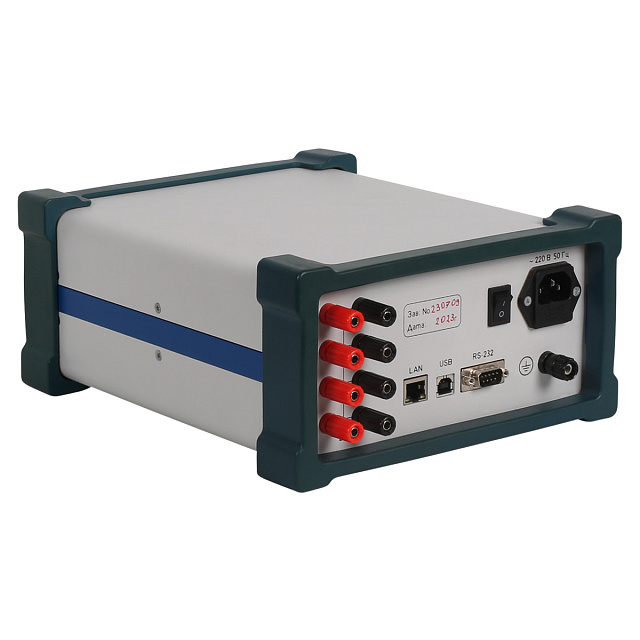

1 Измеритель мощности термисторный унифицированный М3-121

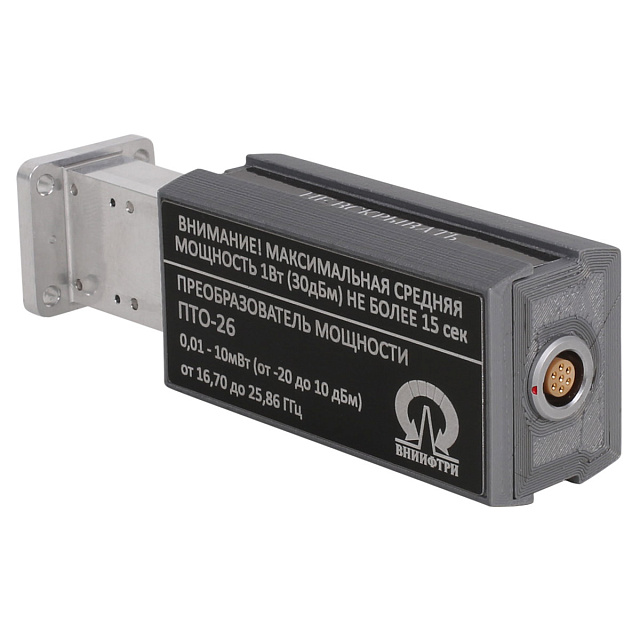

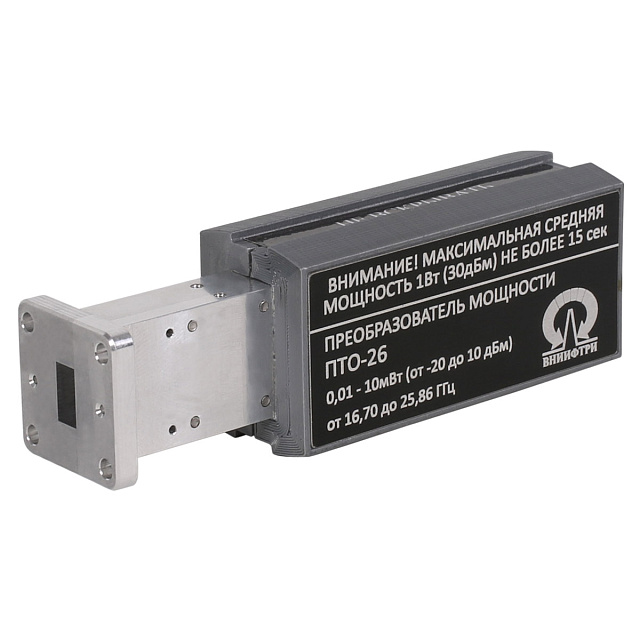

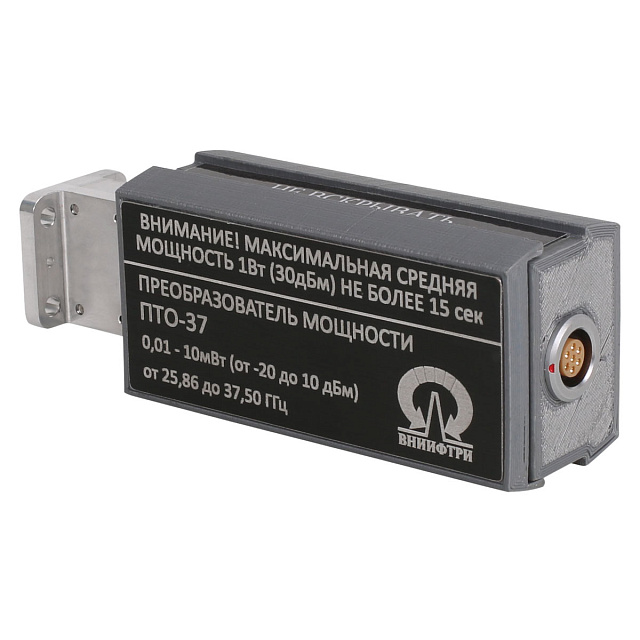

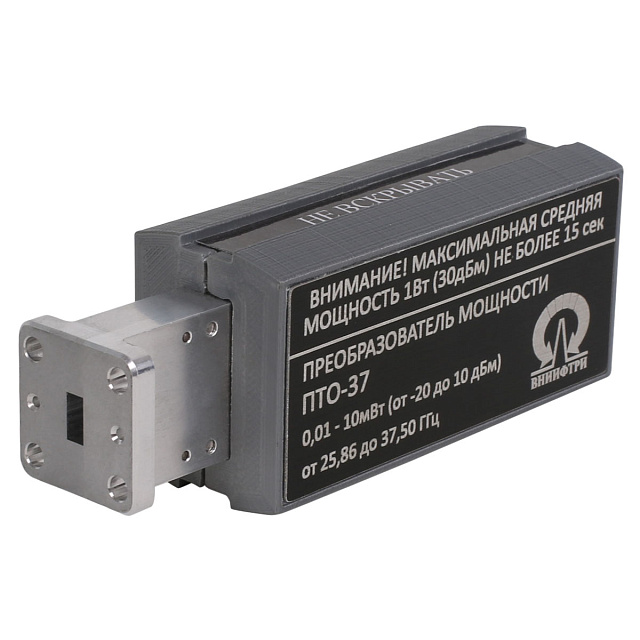

2 Преобразователи термисторные оконечного типа ПТО-26 (сечение 11×5,5) и ПТО-37 (сечение 7,2×3,4)
