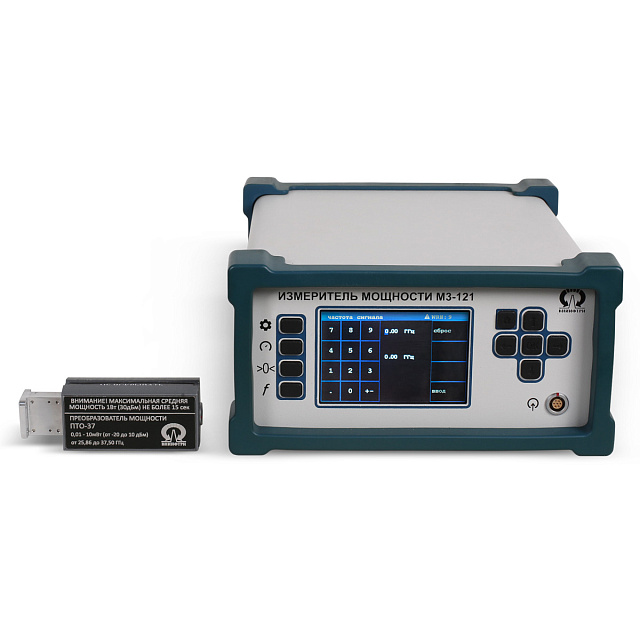

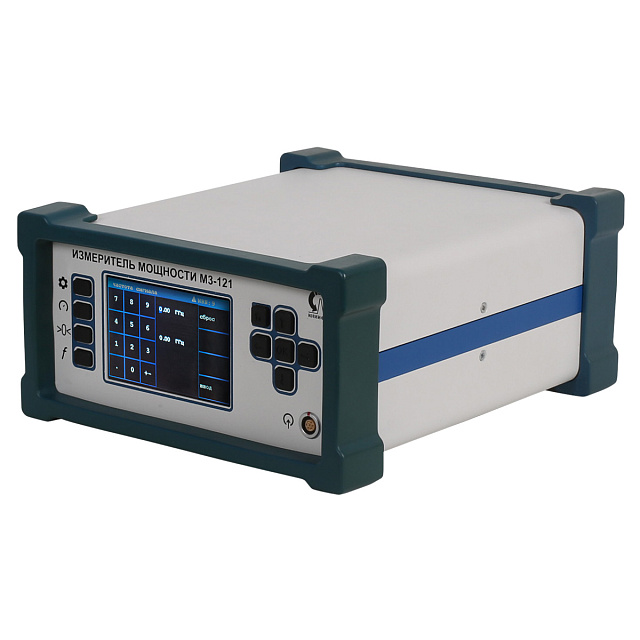

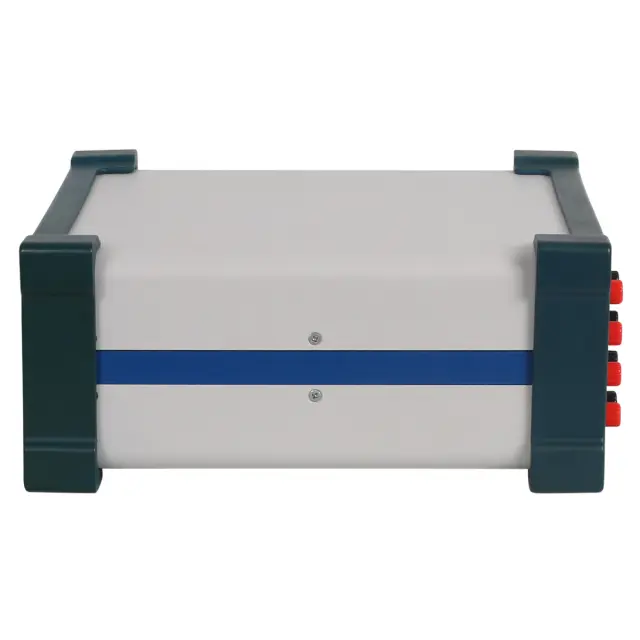

Ваттметр ВНИИФТРИ М3-122/2 волноводный

Оставить отзыв

Гарантия 1 год

Госреестр 91442-24

Артикул 129804 Код товара 129804

Характеристики

Госреестр:

91442-24

Диапазон рабочих частот:

от 25,86 - 37,5 ГГц

Все характеристики

Ваттметр оконечного типа волноводнвый термисторный М3-122, предназначен для измерения падающей мощности и...

Перейти к описанию

Измерители мощности ВЧ

Под заказ

1 027 500 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 129804

Ваттметр ВНИИФТРИ М3-122/2 волноводный

1 027 500 ₽

Ваттметр оконечного типа волноводнвый термисторный М3-122, предназначен для измерения падающей мощности и отношений мощностей электромагнитных колебаний на выходе генераторов и передатчиков, а так же для градуировки и настройки СВЧ трактов в диапазоне частот от 25,86 до 37,5 ГГц.

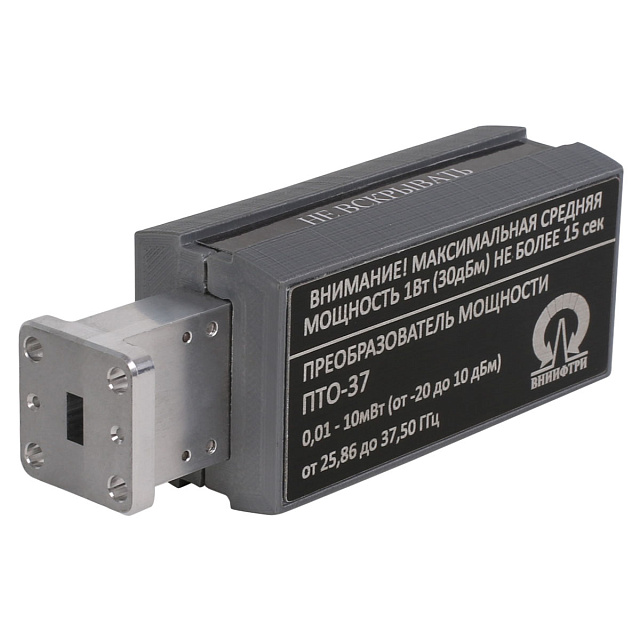

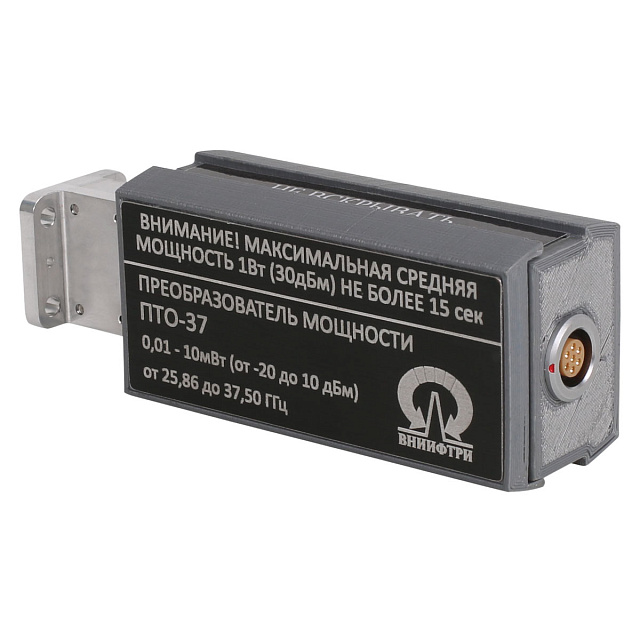

Принцип работы волнового термисторного ваттметра оконечного типа М3-122 основан на методе замещения мощности СВЧ мощностью постоянного тока . Мощность СВЧ, поступающая на вход преобразователя, поглощается чувствительным элементом с последующим отображением количества измененной мощности постоянного тока на экран.

Применение ваттметров серии М3-122:

При настройке волноводных и коаксиальных СВЧ генераторов сигналов, панорамных измерителей КСВН;
Для контроля мощности на портах векторных анализаторов цепей, - совместно с рупорными антеннами для измерений плотности потока энергии в диапазоне частот от 16,70 до 37,50 ГГц.

Отличительные особенности:

Учет температурного дрейфа, возможность удаленного доступа. Регулируемый КСВН. Высокая скорость измерений. Возможность аттестации в качестве эталона 1-го разряда.

Уникальность:

Возможность настройки КСВН на фиксированной частоте менее 1,05.

Купить ваттметр волноводный ВНИИФТРИ М3-122/2, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Ваттметр ВНИИФТРИ М3-122/2 волноводный

	ВНИИФТРИ М3-122/2
Наименование параметра	Значение
Диапазон рабочих частот, ГГц -для сечения волновода 11,0х5,5 мм; -для сечения волновода 7,2х3,4 мм;	от 16,70 до 25,86 от 25,86 до 37,50
Диапазон измерения мощности СВЧ, мВт	от 0,01 до 10
КСВН входа, не более	1,30
Поперечный размер волновода, мм: - для диапазона частот от 16,70 до 25,86 ГГц; - для диапазона частот от 25,86 до 37,50 ГГц;	11,0х5,5 7,2х3,4;

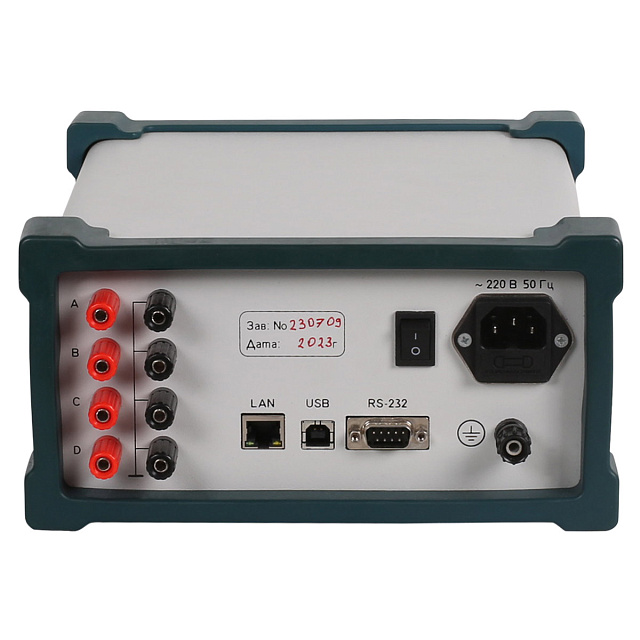

Интерфейсы	USB
Заменяет	М5-44, М5-45, K486A, R486A, N8486AR
