Ваттметр проходного типа ВНИИФТРИ М1-37 волноводный

Оставить отзыв

Гарантия 1 год

Госреестр 91456-24

Артикул 129824 Код товара 129824

Характеристики

Госреестр:

91456-24

Диапазон рабочих частот:

от 16,7 - 37,5 ГГц

Все характеристики

Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности...

Перейти к описанию

Измерители мощности ВЧ

Под заказ

2 877 300 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 129824

Ваттметр проходного типа ВНИИФТРИ М1-37 волноводный

2 877 300 ₽

Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 16,7 до 37,5 ГГц.

Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.

Особенности измерителя мощности термисторного М1-37:

функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки
удалённый доступ по интерфейсу USB 2.0
высокая скорость измерений
рабочий эталон 1-го разряда
облегченная конструкция

Купить ваттметр волноводный ВНИИФТРИ М1-37, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Ваттметр проходного типа ВНИИФТРИ М1-37 волноводный

	ВНИИФТРИ М1-37
Наименование параметра	Значение
Поперечный размер волновода, мм: -для диапазона частот от 16,70 до 25,86 ГГц -для диапазона частот от 25,86 до 37,50 ГГц	11,0х5,5 7,2х3,4
Диапазон рабочих частот, ГГц: -для сечения волновода 11,0х5,5 мм; для сечения волновода 7,2х3,4 мм;	от 16,70 до 25,86 от 25,86 до 37,5
Диапазон измерений мощности непрерывных синусоидальных сигналов, мВт	от 0,1 до 10
Допускаемые пределы погрешности калибровочного коэффициента, %	±1,5 до ± 2,0
Модуль эффективного коэффициента отражения выхода, не более	0,03
Диапазон регулировки мощности подогрева, мВт	От 10 до 80
Диапазон регулировки сопротивления, Ом	От 70 до 2000
Погрешность измерений мощности замещения, %	0,2 не более
Интерфейсы	USB, Enthernet LAN, RS232

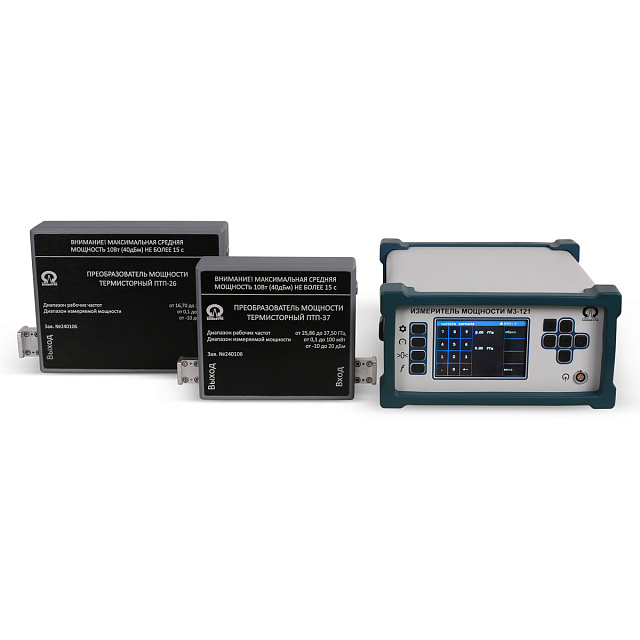

Комплектация

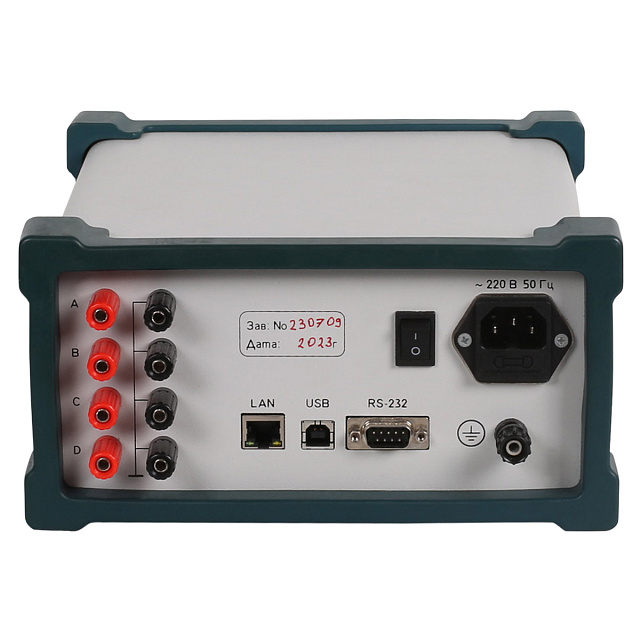

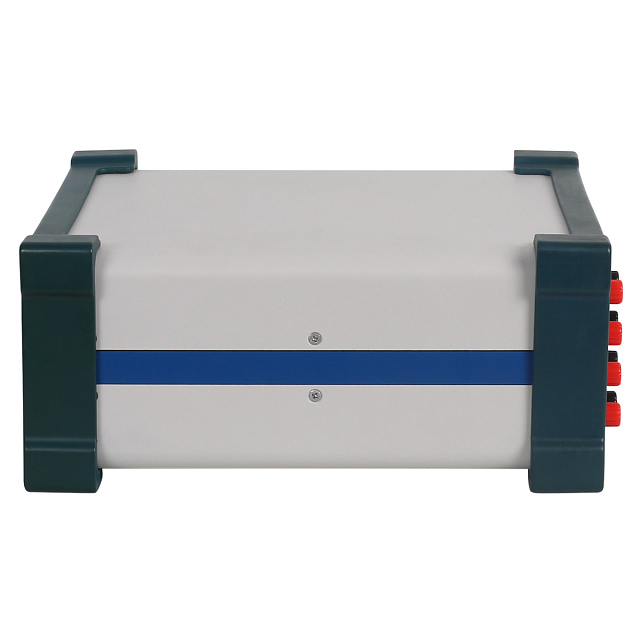

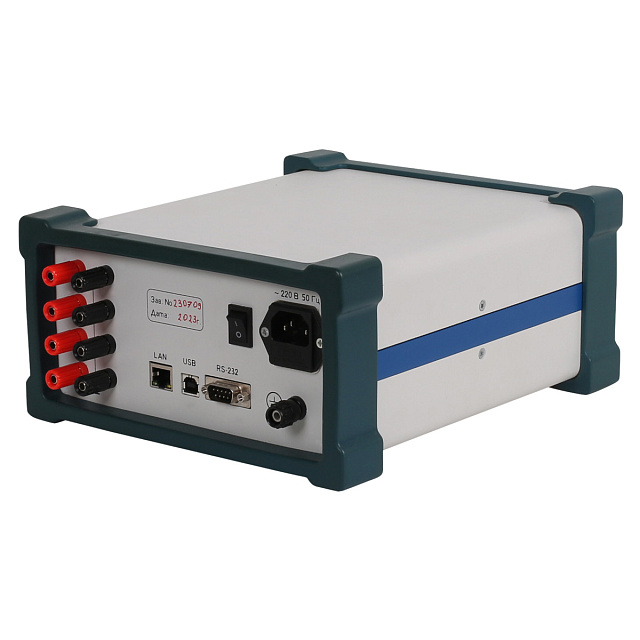

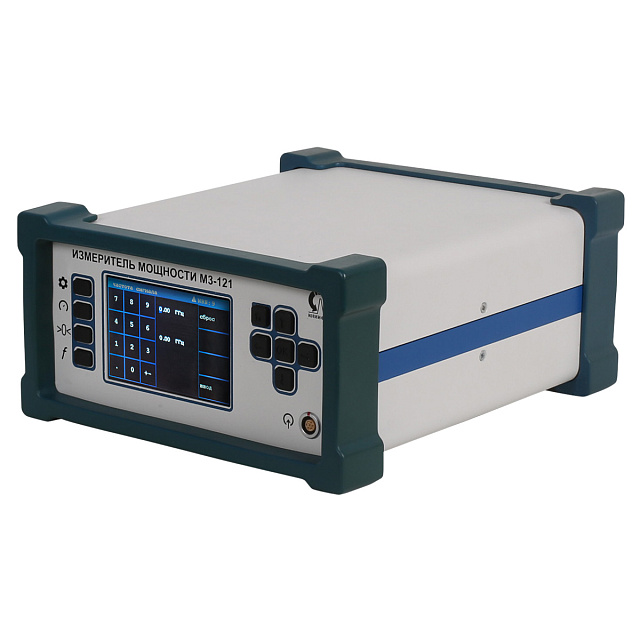

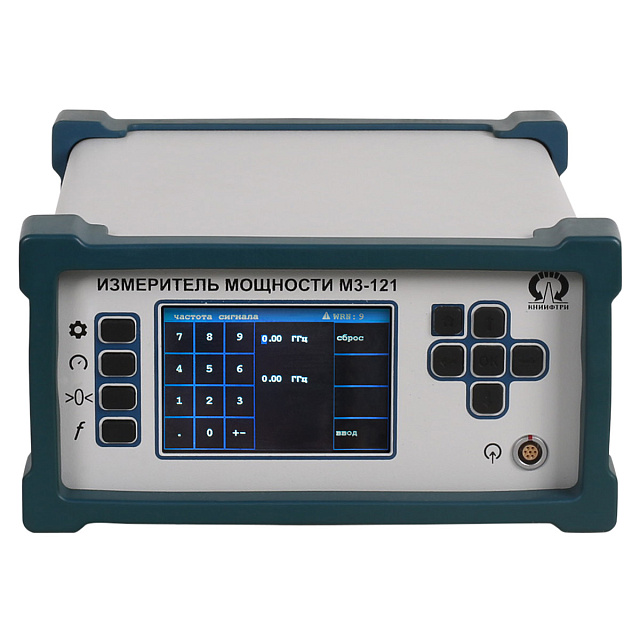

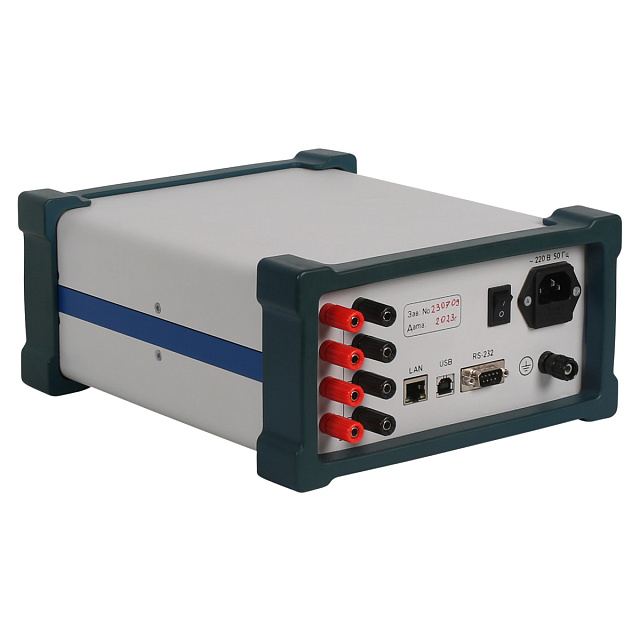

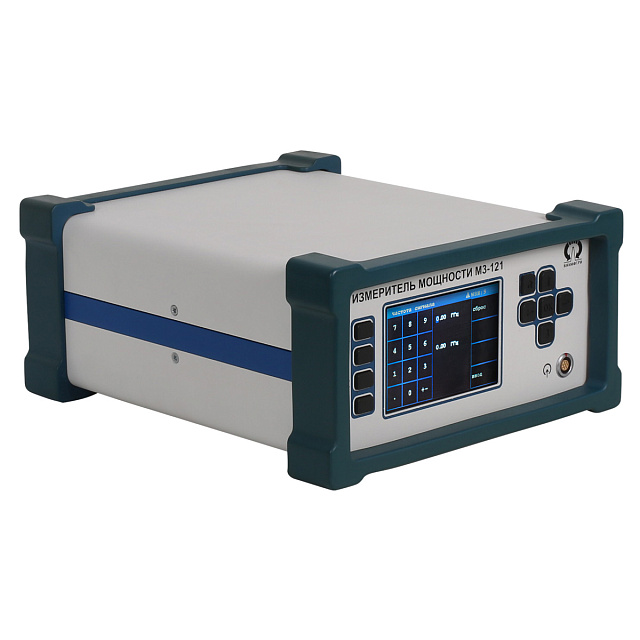

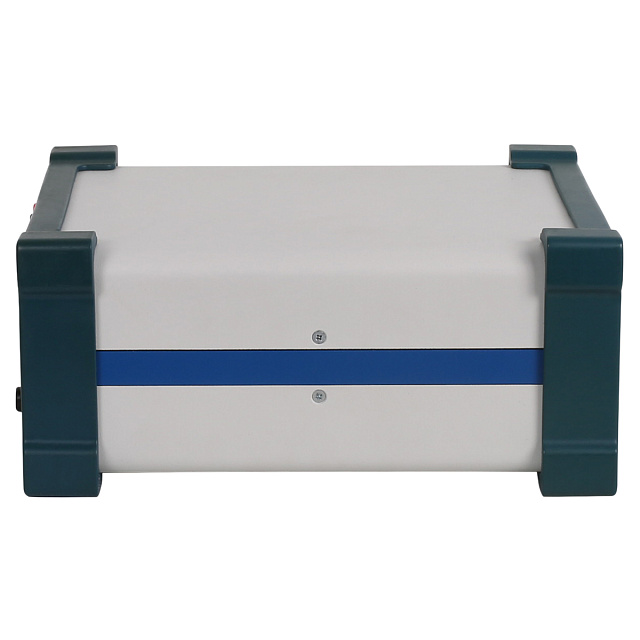

1 Измеритель мощности термисторный унифицированный М3-121;

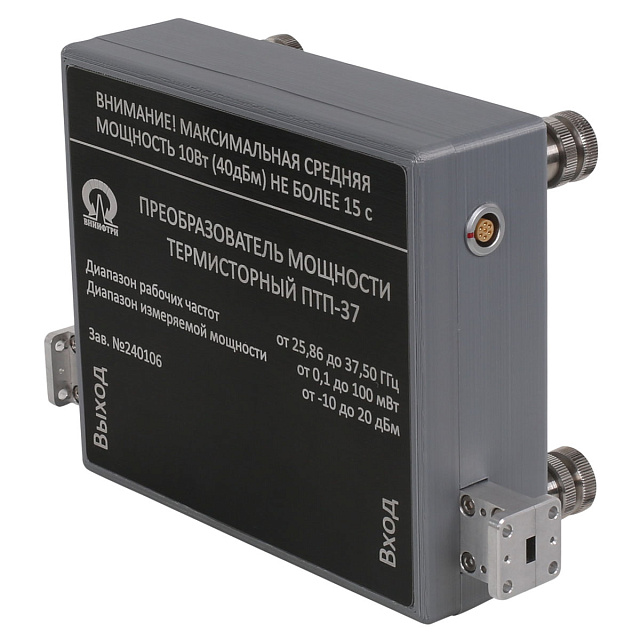

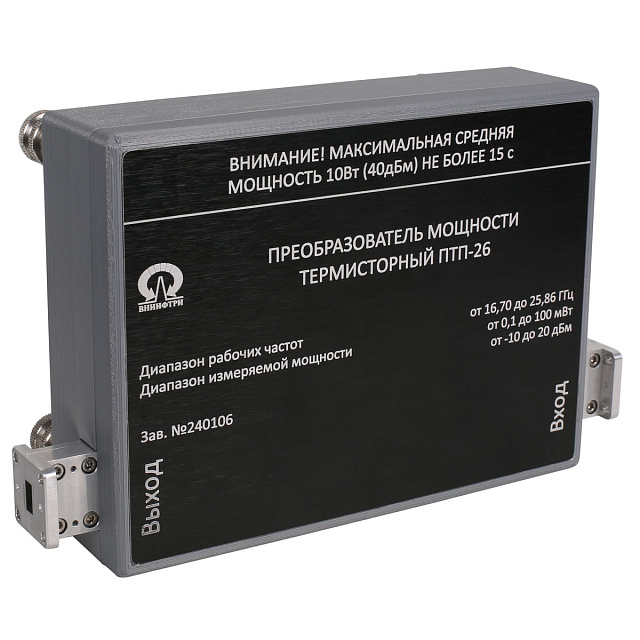

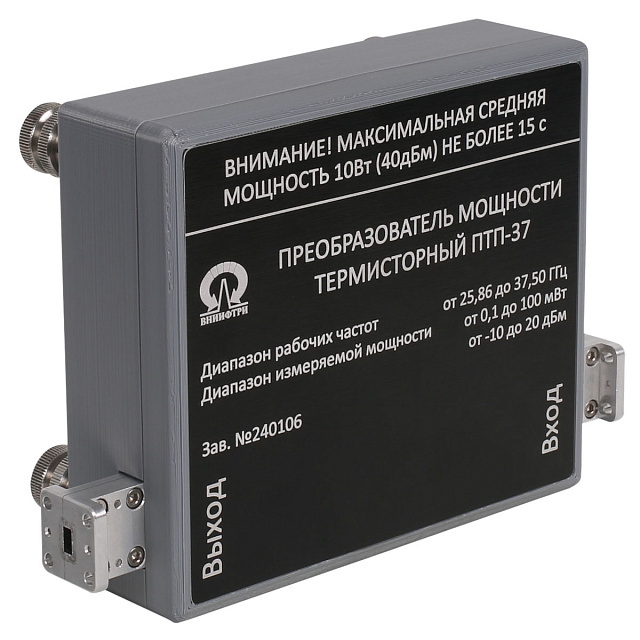

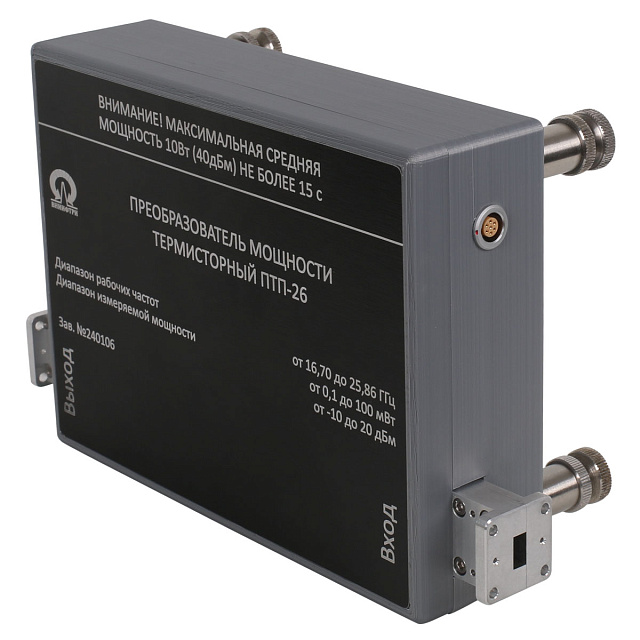

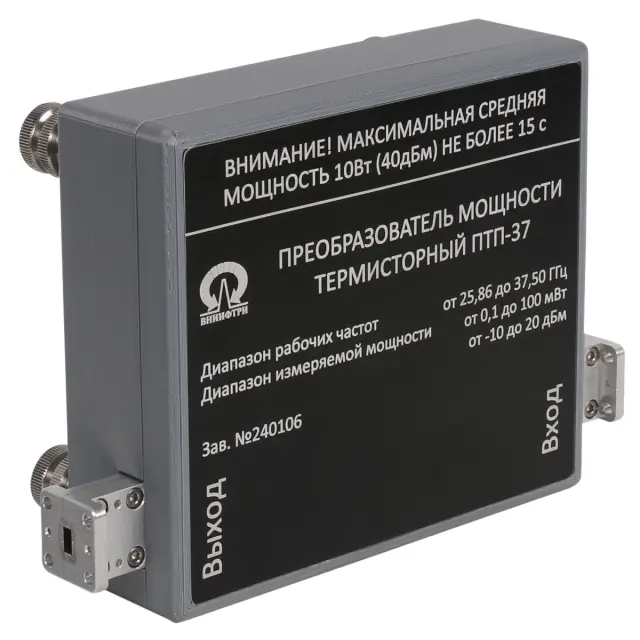

2 Преобразователи термисторные проходного типа ПТП-26 (сечение 11×5,5) и ПТП-37 (сечение 7,2×3,4).
