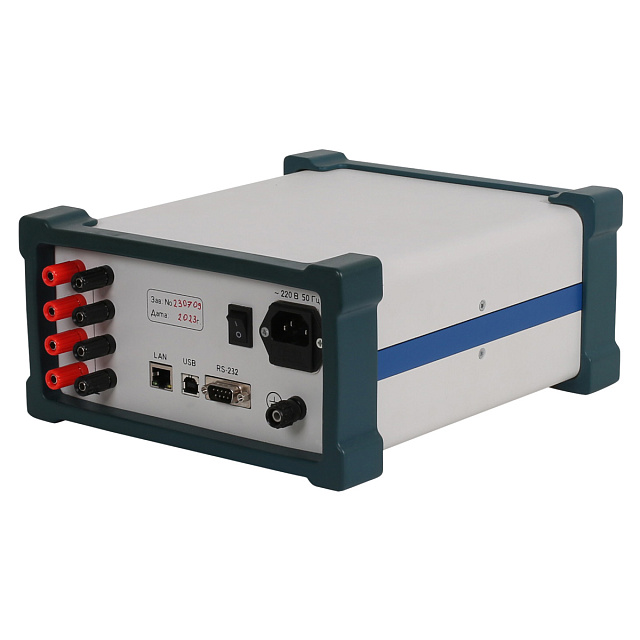

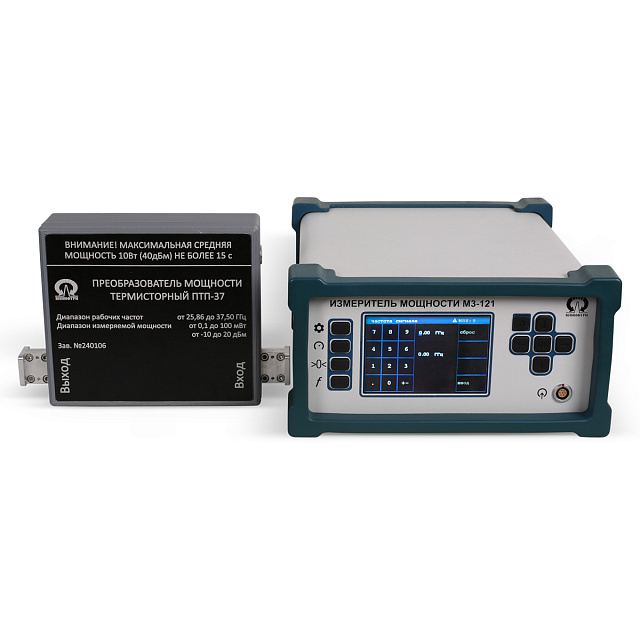

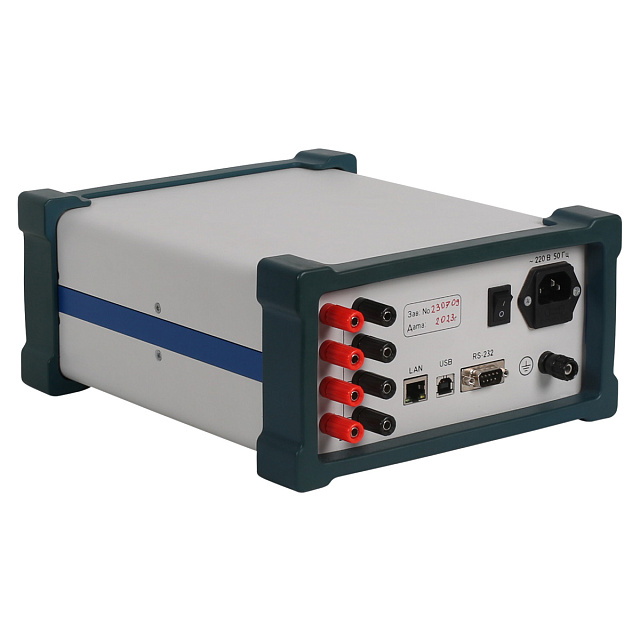

Ваттметр проходного типа ВНИИФТРИ М2-37/2 волноводный

Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 25,86 до 37,5 ГГц.

Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.

Применение ваттметров серии М1-37/2:

• для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
• для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.

Дополнительные опции к ваттметру М1-37/2:

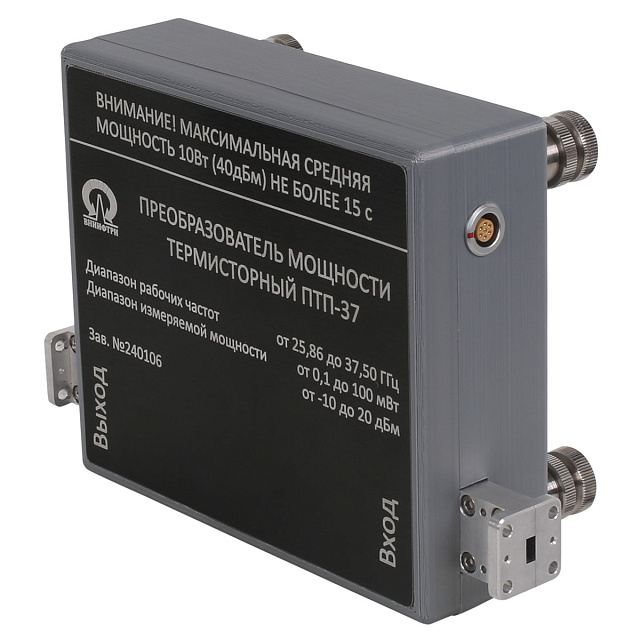

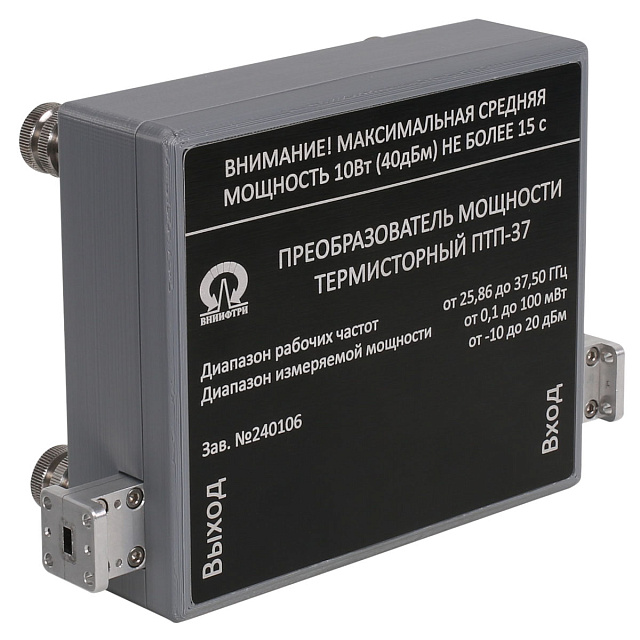

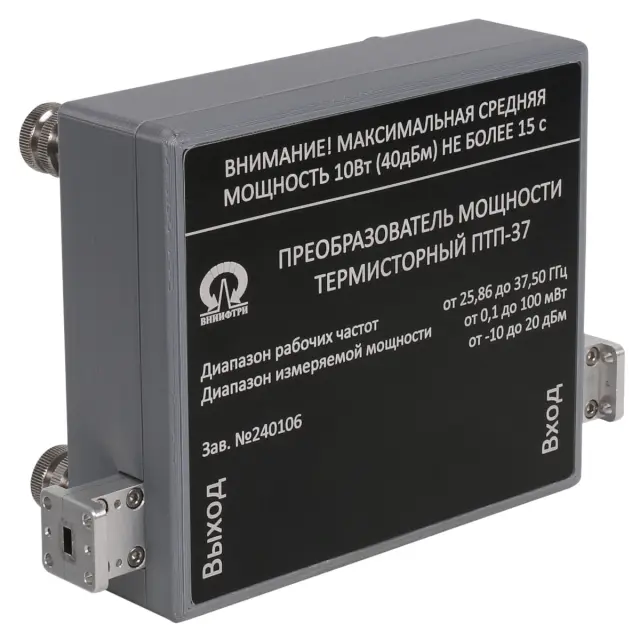

• коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2x3,4 – РС 2.4 (m);*
• волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;
• волноводный направленный ответвитель для расширения динамического диапазона измеряемой мощности: 3 дБ, 6 дБ, 10 дБ, 20 дБ, 30 дБ.

* Калибровка ваттметра производится по коаксиальному входу.
** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.

Особенности измерителя мощности термисторного М1-37/2:

• функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки;

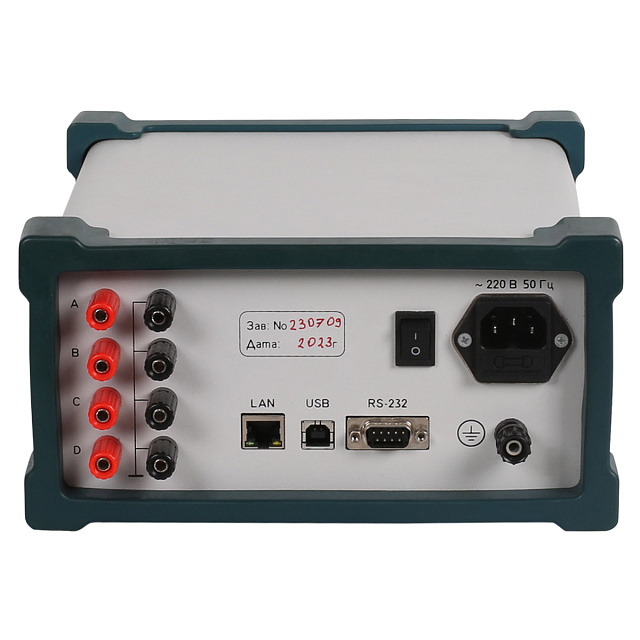

• удалённый доступ по интерфейсу USB 2.0;
• высокая скорость измерений;
• рабочий эталон 1-го разряда;
• облегченная конструкция.
