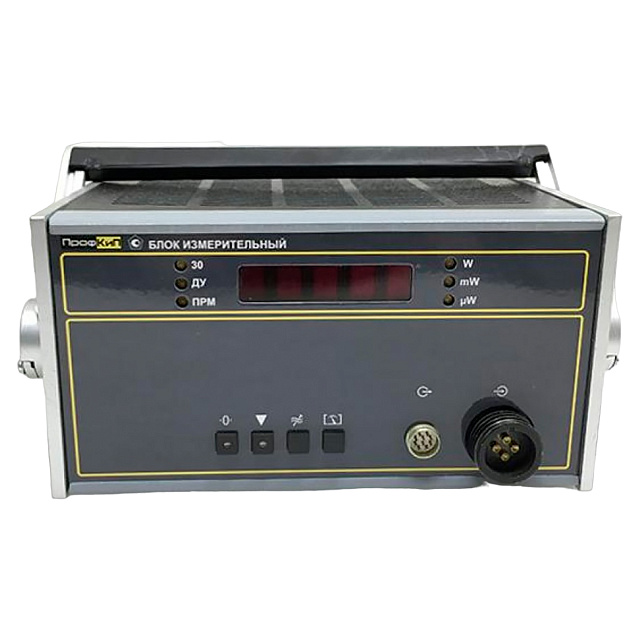

Ваттметр поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Характеристики

Госреестр:

66805-17

Диапазон рабочих частот:

от 0 до 17,85 ГГц

Все характеристики

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных...

Перейти к описанию

Измерители мощности ВЧ

Под заказ

5 148 015 ₽

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 120781

ПрофКиП М3-99 (полный комплект) ваттметр поглощаемой мощности

5 148 015 ₽

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.

Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем.

Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.

Основными функциями БИ являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.

Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.

Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Диапазоны частот: 0.00 ГГц … 17.85 ГГц, 0.00 ГГц … 12.00 ГГц, 0.00 ГГц … 3.00 ГГц,
Диапазоны измерения мощности: 1 мкВт … 10 мВт, 0.8 мВт … 1 Вт, 8 мВт … 10 Вт, 80 мВт … 100 Вт
Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
Встроенное ПО
Интерфейс LAN (опционально)

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "ВЫСОКИЙ" в соответствии с ГОСТ Р 50.2.077-2014.

Купить ваттметр поглощаемой мощности ПрофКиП М3-99 (полный комплект), а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики ПрофКиП М3-99 (полный комплект) ваттметр поглощаемой мощности

	ПрофКиП М3-99 (полный комплект)
Диапазон частот
ППК ПрофКиП М3-90	0.02 ГГц … 17.85 ГГц
ППК ПрофКиП М3-93	0.00 ГГц … 17.85 ГГц
ППК ПрофКиП М3-95	0.00 ГГц … 17.85 ГГц
ППК ПрофКиП М3-96	0.00 ГГц … 12.00 ГГц
ППК ПрофКиП М3-93/1	0.00 ГГц … 3.00 ГГц
Диапазон измерения мощности
ППК ПрофКиП М3-90	10-7 Вт … 3.0х10-5 Вт включ. св. 3.0х10-5 Вт … 10-4 Вт включ. св. 1х10-4 Вт … 1х10-3 Вт включ. св. 1х10-3 Вт … 1х10-2 Вт
ППК ПрофКиП М3-93	1х10-4 Вт … 2х10-2 Вт включ. св. 2х10-2 Вт … 1.2х10-1 Вт включ. св. 12х10-2 Вт … 1.0 Вт включ.
ППК ПрофКиП М3-95	св. 1х10-2 Вт … 10-1 Вт включ. св. 1х10-1 Вт … 1.0 Вт включ. св. 1.0 Вт … 10.0 Вт
ППК ПрофКиП М3-96	8х10-2 Вт … 1.2 Вт включ. св. 1.2 Вт … 12.0 Вт включ. св. 12 Вт … 100 Вт
ППК ПрофКиП М3-93/1	1х10-4 Вт … 2х10-2 Вт включ. св. 2х10-2 Вт … 1.2х10-1 Вт включ. св. 12х10-2 Вт … 1.0 Вт
Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц	±[4 + 0.1 (Рк/ Рх - 1)% ±[6 + 0.1 (Рк/ Рх - 1)%
Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95 - в диапазоне частот 0 ГГц … 12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц	±[4 + 0.1 (Рк/ Рх - 1)% ±[6 + 0.1 (Рк/ Рх - 1)%
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96	±[6 + 0.1 (Рк/ Рх - 1)%
Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1	±[6 + 0.1 (Рк/ Рх - 1)%
Волновое сопротивление входа ваттметра: - с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 - с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1	50 Ом 75 Ом
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц	не более 1.3 не более 1.4
Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95: - в диапазоне частот 0 ГГц … 3 ГГц включительно - в диапазоне частот 3ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц	не более 1.15 не более 1.3 не более 1.4
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96 в диапазоне 0 ГГц … 2.00 ГГц включительно - в диапазоне 2.00 ГГц … 8 ГГц включительно - в диапазоне 8 ГГц … 12.05 ГГц	не более 1.2 не более 1.3 не более 1.4
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1	не более 1.15
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры: - с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95 - с преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1	±1.0% ±1.5%
Нестабильность показаний ваттметра во времени, включая "дрейф электрического нуля", при неизменной температуре в установившемся режиме: с ППК ПрофКиП М3-90 с ППК ПрофКиП М3-93 с ППК ПрофКиП М3-95 с ППК ПрофКиП М3-96 с ППК ПрофКиП М3-93/1	не более 4х10-7 Вт/ мин не более 2х10-5 Вт/ мин не более 4х10-5 Вт/ мин не более 3х10-6 Вт/ мин не более 2х10-5 Вт/ мин
Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов: - первый и второй поддиапазон - третий и четвертый поддиапазон - в режиме автоматического переключения поддиапазонов	не более 10.0 с не более 1.0 с не более 15.0 с
Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более	не более 20 с
Время установления показаний с ППК ПрофКиП М3-95: - в режиме ручного переключения поддиапазонов - в режиме автоматического измерения мощности	не более 10 с не более 15 с
Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96	не более 60 с
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин: ППК ПрофКиП М3-90 ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1 ППК ПрофКиП М3-95 ППК ПрофКиП М3-96	не более 0.015 Вт не более 1.5 Вт не более 15 Вт не более 120 Вт
Время установления рабочего режима	не более 30 мин
Время непрерывной работы	не менее 16 ч
Потребляемая мощность	не более 38ВА
Средняя наработка на отказ	15000 ч
Питание	220 В ± 22В, 50 Гц ±1 Гц

Комплектация

1 Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001
2 Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001
3 Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004
4 Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005
5 Преобразователь приемный коаксиальный ППК ПрофКиП М3-96 ПРШН 434839.006
6 Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007
7 Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ - 2 шт.
8 Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ - 2 шт.
9 Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ - 2 шт.
10 Кабель КОП ЕЭ4.854.130-08
11 Ключ 7811-0002DIх9 ГОСТ 2839-80
12 Кабель сетевой SCZ-1
13 Руководство по эксплуатации ПРШН.411151.008 РЭ
14 Схемы электрические принципиальные ПРШН.411151.008 РЭ
15 Формуляр ПРШН.411151.008ФО
16 Ящик укладочный ПРШН. 411161.120
17 Ящик укладочный ПРШН. 411161.120-03
