Усилитель сигнала Инкубатор 3.0 для дронов

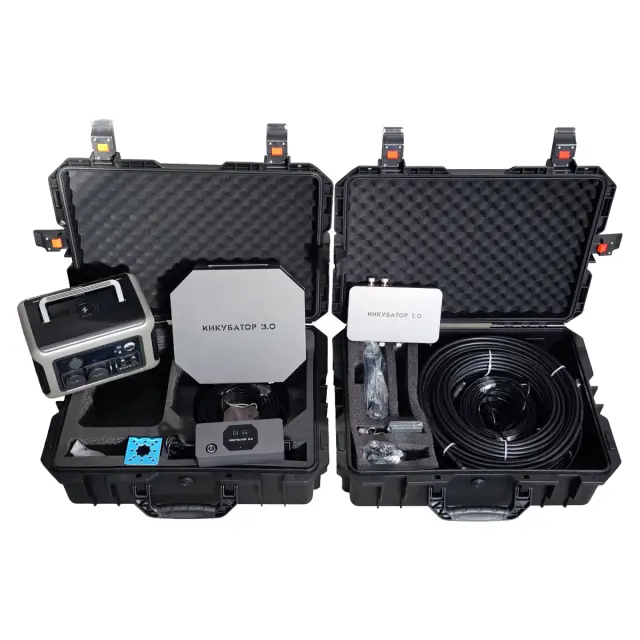

ЯЩИК 2 — это комплект оборудования, необходимый для подключения антенного блока Инкубатор 3.0 к пультам управления дронов (DJI, Autel, UCO).

Он обеспечивает:

• Полную готовность к подключению (в комплекте есть всё необходимое)
• Радиочастотное соединение через коаксиальные кабели

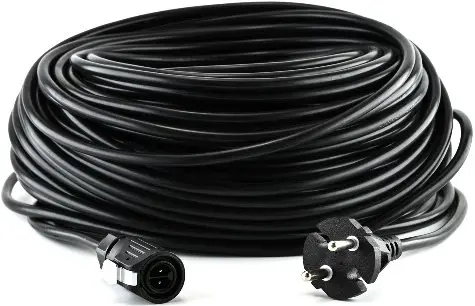

• Гибкость установки: можно использовать кабели длиной 15, 30 или 45 метров
• Надёжную связь даже при удалённой установке антенного блока

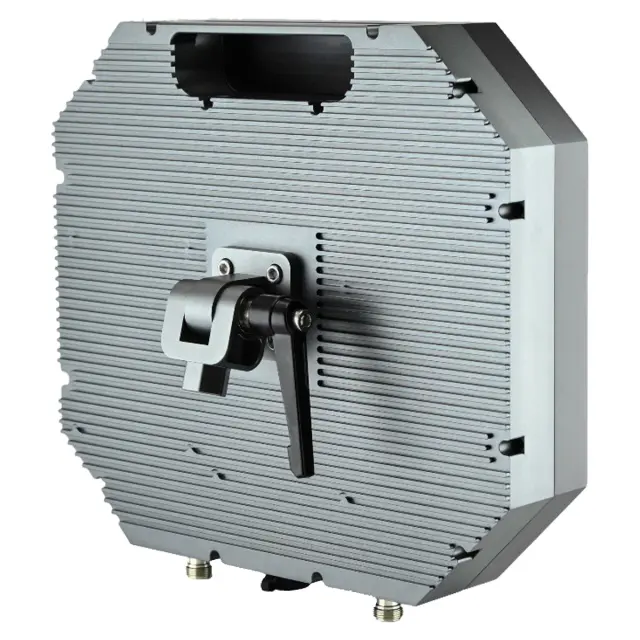

Антенный блок Инкубатор 3.0 поставляется в составе ЯЩИКА 1, но сам по себе не подключается к пульту — для этого необходим ЯЩИК 2.

Если у вас уже есть комплект Инкубатор 2.0 или АнгелкитИ2.0, в них уже предусмотрены необходимые компоненты для подключения к пульту. Покупать ЯЩИК 2 отдельно в этом случае не требуется.

Все три комплекта (ЯЩИК 2, Инкубатор 2.0, АнгелкитИ2.0) используют один и тот же принцип подключения — различаются немного только комплектацией.

При подключении выносной антенны через длинный коаксиальный кабель (от 30 до 45 метров) сигнал между пультом и антенной заметно ослабевает. Особенно это проявляется на частоте 5.8 ГГц, где даже относительно короткий участок даёт ощутимое затухание.

По нашим расчётам и наблюдениям, для кабеля RG8/U потери следующие:

• 30 метров — около 6.2 дБ, то есть сигнал ослабевает примерно в 4.2 раза
• 45 метров — уже 9.3 дБ, или почти в 8.5 раза

Но в реальности цифры получаются чуть хуже. Почему? Потому что кабель собирается из трёх 15-метровых отрезков, соединённых муфтами. А каждая такая муфта — это не просто механическая стыковка, а дополнительная точка потерь. Даже при аккуратной сборке и качественных разъёмах на двух соединениях набегает ещё около 0.6 дБ.

В итоге общее затухание легко приближается к 10 дБ, что означает потерю до 90% исходной мощности сигнала. Мы много раз сталкивались с тем, что без компенсации этих потерь дрон теряет телеметрию, начинает лагать управление или просто "проваливается" по сигналу.

Чтобы исключить такие ситуации, в Ящик 2 включён предварительный усилитель, который устанавливается рядом с пультом. Он поднимает уровень сигнала ещё до того, как тот войдёт в длинный кабель, и компенсирует потери по обе стороны — и на передаче, и на приёме. Это проверенное решение — без него на 45-метровой линии с соединениями работать стабильно не
