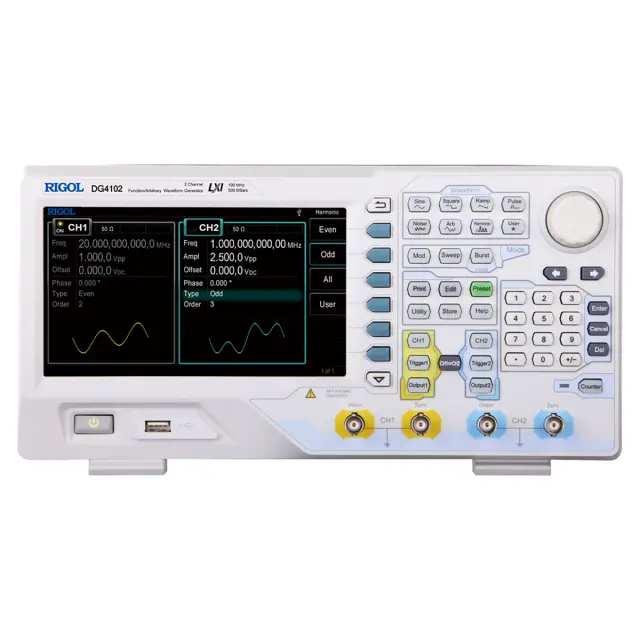

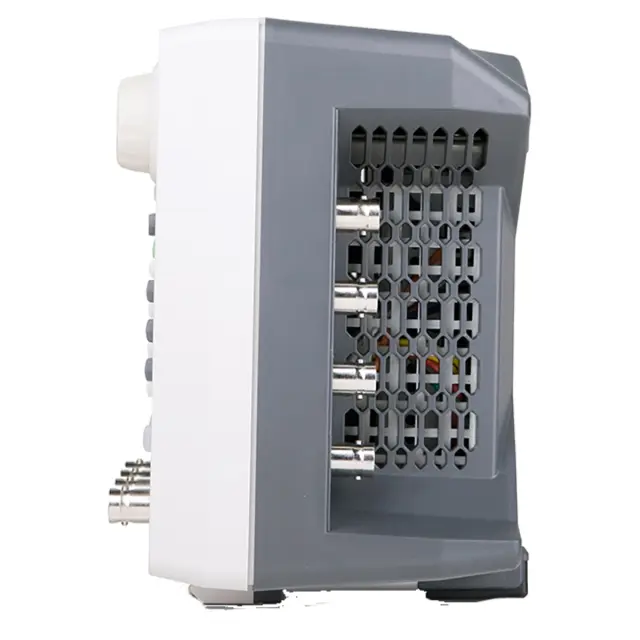

Универсальный генератор сигналов RIGOL DG4102 с поверкой

Оставить отзыв

Гарантия 3 года

Госреестр 56012-13

Артикул 620909 Код товара 124927

Характеристики

Госреестр:

56012-13

Диапазон частот:

1 мкГц - 100 МГц

Количество каналов:

Все характеристики

Универсальный генератор сигналов Rigol DG4102 использует технологию прямого цифрового синтеза (DDS) и...

Перейти к описанию

Архив

Снято с производства

Описание и характеристики

Код товара 124927

Универсальный генератор сигналов RIGOL DG4102 с поверкой

Универсальный генератор сигналов Rigol DG4102 использует технологию прямого цифрового синтеза (DDS) и сочетает в себе множество функций: генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4102 имеется два полностью идентичных канала с полной точной подстройкой фазы. Большое количество встроенных форм сигналов и видов модуляции делают генератор сигналов Rigol DG4102 мощным инструментом для использования в измерительных задачах различной сложности.

Технические характеристики Универсальный генератор сигналов RIGOL DG4102 с поверкой

	Rigol DG4102
Характеристика		Значение
Максимальная выходная частота		100 МГц
Количество каналов		2
Форма сигнала		стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники 150 типов специальной формы
	Синусоидальный канал
Нелинейные искажения
DC-1 МГц		< -60 дБн
1 МГц - 10 МГц		< -55 дБн
10 МГц - 100 МГц		< -50 дБн
Коэффициент гармоник		< 0,1% (10-20 кГц)
Общие гармонические искажения		<0,2% (DC ~ 20 кГц, 1 Вп-п)
Негармонические искажения		< -65 дБн (DC ~ 10 МГц)
Фазовый шум		-115 дБн/Гц @ 10 кГц
	Прямоугольный канал
Время нарастания / спада		< 10 нс (1 кГц, 1 Вп-п)
Выброс		< 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения	≤ 10 MГц	20% ~ 80%
	10 мГц ~ 40 MГц	40% ~ 60%
	> 40 MГц	50%
Ассиметрия		регулируемая
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
	Пилообразный канал
Нелинейность		< 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия		0 ~ 100%
	Импульсный сигнал
Длительность импульса		≥ 12 нс
Время нарастания / спада		≥ 7 нс
Период		от 40 нс до 1000000 с
Выброс		< 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
	Специальная форма
Максимальное количество точек участвующих в формировании сигнала		16 К
Вертикальное разрешение		14 бит
Частота дискретизации		500 Мвыб/сек
Время нарастания		> 5 нс (1 Вп-п)
Джиттер (СКЗ)		2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Интерполяция		выключена, линейная
Способ редактирования		по точкам, сегментами
	Генератор гармоник
Порядок гармоник		≤ 16
Тип гармоник		четные, нечетные, все, пользовательские
Амплитуда гармоник		регулируемая
Фаза гармоник		регулируемая

Характеристики выхода:
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 100 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)	±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)	±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	1 мВ или 3 бит

Смещение (50 Ом):
Диапазон	±5 В АС+DC
Точность установки	±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала:
Импеданс	50 Ом
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

AM Модуляция (AM) :
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%

ЧМ Модуляция (FM):
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц

ФМ Модуляция (PM):
Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°

Вход внешнего запуска:
Диапазон напряжения	75 мВскз ~ ± 2,5 В DC+AC
Полоса	5 МГц
Импеданс входа	100 Ом

Режим свипирования (качания):
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	от 1 мкГц до 100 МГц
Направление	Вверх / Вниз
Время свипирования	от 1 мс до 300 с
Время стояния / возврата	от 0 мс до 300 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)

Режим пачек импульсов:
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	от 2 мГц до 100 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 2 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 85 с

Частотомер:
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мкГц ~ 200 МГц
Разрешение по частоте	6 разрядов/с
Диапазон периода	от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения	диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		50 Ом, 1 МОм
	тип свяи		AC, DC
	ФНЧ		ON: полоса 250 кГц, OFF: полоса 225 МГц
	аттенюация		включен: "х10", выключен: "х1"
Система запуска	уровень запуска: ±2,5 В (0.1 %~ 100%)
Система запуска	чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты	±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом)

Вход запуска:
Уровень	TTL
Длительность импульса	> 50 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс, режим пачек < 300 нс

Выход запуска:
Уровень	TTL
Длительность импульса	> 60 нс
Максимальная частота	1 МГц

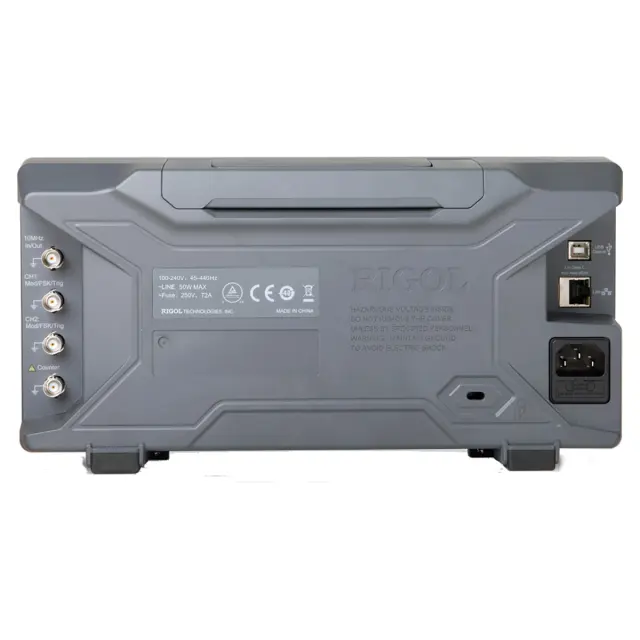

Вход/выход 10 МГц:
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	от 250 мВп-п до 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон	от 0° до 360°
Разрешение	0,03°
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом

Основные характеристики:
Тип дисплея	жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание	100~240 В АСскз, 45~440 Гц, CATII
Интерфейс	USB устройство, USB host (2), LAN
Потребляемая мощность	не более 50 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	313 х 161 х 117 мм
Вес	3,2 кг

Комплектация

1 RIGOL DG4102
2 Кабель питания
3 USB кабель
4 BNC кабель

Документация

LNK

Сведения об утвержденном типе средств измерений в информационном фонде
