Генератор сигналов RIGOL DSG5124 высокочастотный
Оставить отзыв
Гарантия 3 года
Госреестр 98322-26
Артикул DSG5124 Код товара 119357
Характеристики
Госреестр:
98322-26
Диапазон частот:
9 кГц - 12 ГГц
Количество каналов:
4
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Генератор сигналов RIGOL DSG5124 высокочастотный
Технические характеристики
RIGOL DSG5124
|
|||||
|---|---|---|---|---|---|
Количество выходных каналов |
4
|
||||
Диапазон частот |
от 9 кГц до 12 ГГц |
||||
Скорость установки |
<3 мс (тип.) |
||||
Фазовая стабильность между каналами |
f=10 ГГц, температурные колебания ≤1°C (±1°) |
||||
Внутренний источник опорной частоты |
|||||
Частота опорного генератора |
10 МГц |
||||
Точность калибровки |
≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) |
||||
Температурная стабильность, 25°С (диапазон от 0°С до 50°С) |
<0,5 ppm <5 ppb (с опцией OCXO-D08) |
||||
Скорость старения |
<1 ppm/год <30 ppb/год (с опцией OCXO-D08) |
||||
Выход внутреннего опорного генератора |
частота |
10 МГц |
|||
уровень |
от +5 дБм до +10 дБм |
||||
интерфейс |
BNC (розетка) |
||||
Вход для внешнего опорного генератора |
частота |
10 МГц |
|||
уровень |
от 0 дБм до +10 дБм |
||||
максимальная девиация |
±1 ppm |
||||
интерфейс |
BNC (розетка) |
||||
Выход/Вход синхронизации опорной частоты
|
частота |
4,8 ГГц |
|||
уровень |
от -3 дБм до +3 дБм |
||||
интерфейс |
SMA (розетка) |
||||
Установка фазы |
|||||
Диапазон девиации фазы |
±180° |
||||
Разрешение |
0,01° |
||||
Параметры спектра генерируемых сигналов |
|||||
Гармонические искажения (непрерывный режим) |
10 МГц ≤ f ≤ 4 ГГц |
вых. уровень: ≤ +10 дБм (< -30 дБн) |
|||
4 ГГц < f ≤ 10 ГГц |
вых. уровень: ≤ +10 дБм (< -50 дБн) |
||||
10 ГГц < f ≤ 20 ГГц |
вых. уровень: ≤ +7 дБм (< -30 дБн) |
||||
Субгармонические искажения (непрерывный режим) |
11,3 ГГц < f ≤ 20 ГГц |
< -60 дБн, < -70 дБн (тип.) |
|||
Негармонические искажения (непрерывный режим, уровень |
1 МГц ≤ f ≤ 1,5 ГГц |
< -60 дБн, < -70 дБн (тип.) |
|||
1,5 ГГц < f ≤ 2,825 ГГц |
< -70 дБн, < -75 дБн (тип.) |
||||
2,825 ГГц < f ≤ 5,65 ГГц |
< -64 дБн, < -69 дБн (тип.) |
||||
5,65 ГГц < f ≤ 11,3 ГГц
|
< -58 дБн, < -63 дБн (тип.) |
||||
11,3 ГГц < f ≤ 20 ГГц |
< -52 дБн, < -57 дБн (тип.) |
||||
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц) |
f = 1 ГГц |
< -130 дБн/Гц, < -133 дБн/Гц (тип.) |
|||
f = 2 ГГц |
< -120 дБн/Гц, < -123 дБн/Гц (тип.) |
||||
f = 4 ГГц |
< -114 дБн/Гц, < -117 дБн/Гц (тип.) |
||||
f = 10 ГГц |
< -108 дБн/Гц, < -111 дБн/Гц (тип.) |
||||
f = 20 ГГц |
< -102 дБн/Гц, < -105 дБн/Гц (тип.) |
||||
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц) |
50 МГц ≤ f ≤ 1 ГГц |
<-140 дБн/Гц |
|||
1 ГГц < f ≤ 10 ГГц |
<-135 дБн/Гц |
||||
10 ГГц < f ≤ 20 ГГц
|
<-130 дБн/Гц
|
||||
Выходной уровень |
|||||
Min выходной уровень |
нормированное |
устанавливаемое |
|||
9 кГц ≤ f <100 кГц |
-
|
-30 дБм |
|||
100 кГц ≤ f < 2 МГц |
-30 дБм |
-30 дБм |
|||
2 МГц ≤ f ≤ 10 ГГц |
-30 дБм |
-30 дБм |
|||
10 ГГц < f ≤ 17 ГГц |
-30 дБм |
-30 дБм |
|||
17 ГГц < f ≤ 20 ГГц |
-30 дБм |
-30 дБм |
|||
Max выходной уровень |
|||||
9 кГц ≤ f <100 кГц |
-
|
+10 дБм |
|||
100 кГц ≤ f < 2 МГц |
+5 дБм |
+15 дБм |
|||
2 МГц ≤ f ≤ 10 ГГц |
+13 дБм |
+25 дБм |
|||
10 ГГц < f ≤ 17 ГГц |
+13 дБм |
+20 дБм |
|||
17 ГГц < f ≤ 20 ГГц |
+10 дБм |
+20 дБм |
|||
Разрешение |
0.01 дБ |
||||
Абсолютная неопределенность уровня |
|||||
Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации |
|||||
в диапазонах частот |
нормированное |
типовое |
|||
100 кГц ≤ f ≤ 1,5 ГГц |
±0,7 дБ |
±0,5 дБ |
|||
1,5 ГГц < f ≤ 10 ГГц |
±0,9 дБ |
±0,5 дБ |
|||
10 ГГц < f ≤ 17 ГГц |
±1,1 дБ |
±0,9 дБ |
|||
17 ГГц < f ≤ 20 ГГц |
±1,3 дБ |
±1,1 дБ |
|||
Развязка между каналами |
|||||
Частота |
Развязка между каналами при выходном уровне мощности = 0 дБм |
||||
9 кГц ≤ f < 4 ГГц |
> 85 дБ (тип.) |
||||
4 ГГц ≤ f ≤ 10 ГГц |
> 80 дБ (тип.) |
||||
10 ГГц < f ≤ 20 ГГц |
> 75 дБ (тип.) |
||||
КСВН |
|||||
Частота |
в температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм |
||||
10 МГц ≤ f ≤ 3 ГГц |
≤ 1.8 (ном.) |
||||
3 ГГц < f ≤ 6 ГГц |
≤ 2.0 (ном.) |
||||
6 ГГц < f ≤ 10 ГГц |
≤ 1.8 (ном.) |
||||
10 ГГц < f ≤ 20 ГГц |
≤ 2.2 (ном.) |
||||
Макс. отраженная мощность |
Макс. напряжение DC |
0 В |
|||
10 МГц < f ≤ 20 ГГц |
0,5 Вт |
||||
Перестройка по частоте |
|||||
Вид |
пошаговая развертка, развертка по списку |
||||
Режим |
однократный, непрерывный |
||||
Диапазон |
в пределах всего рабочего диапазона частот |
||||
Форма |
треугольная и пилообразная |
||||
Шаг изменения |
линейный или логарифмический |
||||
Количество точек |
от 2 до 1001 |
||||
Время ожидания |
от 5 мс до 100 с |
||||
Запуск |
авто, ручной, внешний, по шине (USB, LAN) |
||||
Перестройка по мощности |
|||||
Вид |
пошаговая развертка, развертка по списку |
||||
Режим |
одиночный, непрерывный |
||||
Диапазон |
в пределах всего рабочего динамического диапазона |
||||
Форма |
треугольная и пилообразная |
||||
Диапазон |
полный динамический диапазон |
||||
Шаг изменения |
линейный |
||||
Количество точек |
от 2 до 1001 |
||||
Время ожидания |
от 5 мс до 100 с |
||||
Запуск |
авто, ручной, внешний, по шине (USB, LAN) |
||||
Совместимость типов модуляции |
|||||
АМ
|
ЧМ, ФМ, ИМ
|
||||
ЧМ
|
АМ, ИМ
|
||||
ФМ
|
АМ, ИМ
|
||||
ИМ
|
АМ, ЧМ, ФМ
|
||||
Амплитудная модуляция (опция dsg5000-amd) |
|||||
Источник модуляции |
внутренний, внешний |
||||
Глубина модуляции |
от 0% до 100% |
||||
Разрешение |
0,1% |
||||
Точность установки |
при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм (< 4% от установленного значения + 1%) |
||||
Искажение |
при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм (< 3% ( тип.)) |
||||
Неравномерность АЧХ |
при m < 80%, от DC/10 Гц от 100 кГц (< 3 дБ (ном.)) |
||||
Частотная модуляция (опция dsg5000-amd) |
|||||
Источник модуляции |
внутренний, внешний |
||||
Максимальная девиация |
при f ≤ 1.5 ГГц |
2 МГц (ном.) |
|||
Разрешение |
< 0,1% от девиации или 1 Гц (в зависимости от того, что больше) |
||||
Точность установки |
при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник |
< 2% от установленного значения + 20 Гц |
|||
Искажения |
при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц
|
< 2% (тип.) |
|||
Неравномерность АЧХ |
от DC/10 Гц до 100 кГц
|
< 3 dB (ном.) |
|||
Фазовая модуляция (опция dsg5000-amd) |
|||||
Источник модуляции |
внутренний, внешний
|
||||
Максимальная девиация |
при f ≤ 1.5 ГГц
|
5 рад. (ном.) |
|||
Разрешение |
< 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше) |
||||
Точность установки |
при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник
|
< 1 % от установленного значения + 0,1 рад. |
|||
Искажения |
при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 5 рад.
|
< 1 % (тип.) |
|||
Неравномерность АЧХ |
от DC/10 Гц до 100 кГц
|
< 3 dB (ном.) |
|||
Импульсная модуляция (опция dsg5000-pul) |
|||||
Источник модуляции |
внутренний, внешний
|
||||
Коэффициент вкл./выкл. |
f ≤ 6 ГГц
|
> 80 дБ (тип.) |
|||
6 ГГц < f ≤ 11 ГГц
|
> 70 дБ (тип.) |
||||
f > 11 ГГц
|
> 60 дБ (тип.) |
||||
Время нарастания/спада |
<50 нс, 20 нс (тип.) |
||||
Частота следования импульсов |
от DC до 1 МГц |
||||
Импульсный генератор |
|||||
Режим работы |
одиночный импульс |
||||
Период следования импульсов |
от 40 нс до 170 с разрешение 10 нс |
||||
Ширина импульса |
от 10 нс до (170 с – 10 нс) разрешение 10 нс |
||||
Задержка запуска |
от 10 нс до 170 с разрешение 10 нс |
||||
Режим запуска |
авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) |
||||
Генератор импульсных последовательностей (опция dsg5000-pug) |
|||||
Количество импульсов |
от 1 до 2047 |
||||
Длительность импульсов |
от 20 нс до 170 с |
||||
Повторение |
от 1 до 256 |
||||
Входные/выходные разъемы
|
|||||

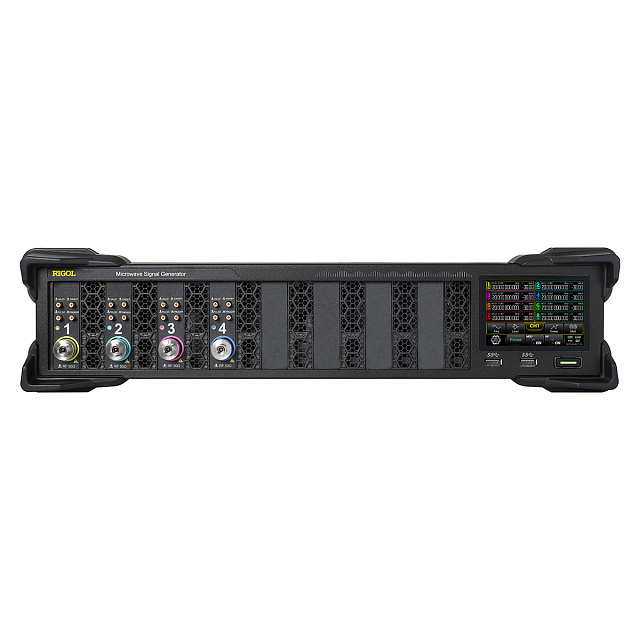

Передняя панель |
|||||
РЧ выход |
импеданс |
50 Ом (ном.) |
|||
тип разъема |
3,5 мм вилка |
||||
Вход внешнего запуска |
импеданс |
1 кОм (ном.) |
|||
тип разъема |
SMB вилка |
||||
логический уровень |
3,3 В TTL |
||||
Выход сигнала достоверности |
тип разъема |
SMB вилка |
|||
выходное напряжение |
0 В/ 3,3В ( ном.) |
||||
Импульсный вход/выход
|
импеданс |
50 Ом (ном.) |
|||
входное/выходное напряжение |
0 В/ 3,3В ( ном.) |
||||
тип разъема |
SMB вилка |
||||
Выход сигнала развертки
|
тип разъема |
SMB вилка |
|||
выходное напряжение |
0 – 10 В (ном.) |
||||

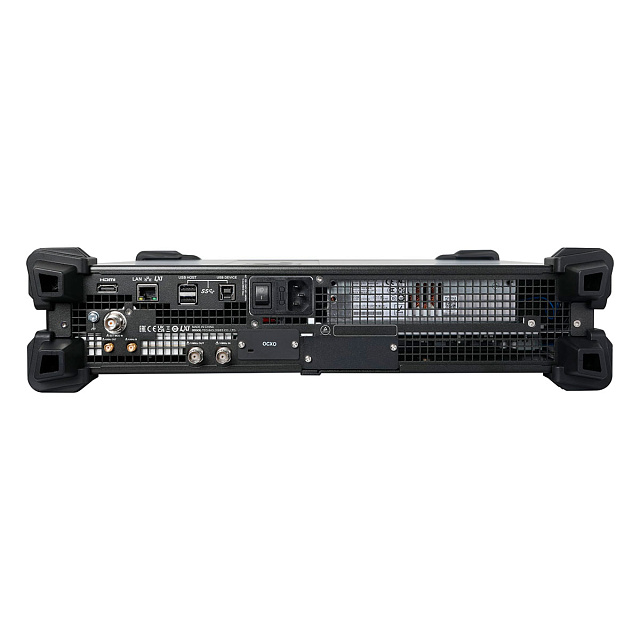

Задняя панель |
|||||
Вход внешнего модулирующего сигнала
|
импеданс |
100 кОм/600 Ом/ 50 Ом |
|||
развязка |
AC/DC |
||||
чувствительность |
1 Vpp для заданной глубины |
||||
тип разъема |
BNC гнездо |
||||
Вход внешнего генератора опорной частоты 10 МГц |
импеданс |
50 Ом |
|||
тип разъема |
BNC гнездо |
||||
Выход внешнего генератора опорной частоты 10 МГц |
импеданс |
50 Ом |
|||
тип разъема |
BNC гнездо |
||||
Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц |
импеданс |
50 Ом |
|||
тип разъема |
SMA гнездо |
||||
Выход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц |
импеданс |
50 Ом |
|||
тип разъема |
SMA гнездо |
||||
Коммуникационные интерфейсы
|
|||||
USB3.0 host |
тип разъема |
A вилка |
|||
протокол |
3.0 |
||||
количество |
4 (2 на передней панели и 2 на задней панели) |
||||
USB3.0 device |
тип разъема |
B вилка |
|||
протокол |
TMC |
||||
LAN
|
тип разъема |
RJ-45 |
|||
протокол |
10/100/1000Base-T, LXI-C |
||||
HDMI |
тип разъема |
A вилка |
|||
протокол |
HDMI 1.4 |
||||
Дисплей |
TFT LCD |
||||
Разрешение |
480 x 320 |
||||
Диагональ |
3.5 дюйма |
||||
Расширенные возможности |
поддержка HDMI |
||||
Сохранение данных |
|||||
Виды поддерживаемых устройств |
внутренняя энергонезависимая память, USB |
||||
Хранение данных |
внутренняя энергонезависимая память 10 ГБ |
||||
Электропитание |
|||||
Входное напряжение, АС |
100 – 240 В |
||||
Частота входного напряжения |
45 – 440 Гц |
||||
Потребляемая мощность (со всеми включенными опциями) |
< 650 Вт |
||||
Условия эксплуатации
|
|||||
Температурный диапазон |
рабочий |
от 0°C до +50°C |
|||
хранения |
от -20°C до +70°C |
||||
Влажность
|
от 0°C до 30°C |
≤ 90% |
|||
от 30°C до 40°C |
≤ 75% |
||||
от 40°C до 50°C |
≤ 45% |
||||
Высота над уровнем |
рабочая |
ниже 3000 м |
|||
Массо - габаритные параметры |
|||||
Вес брутто |
< 14 кг |
||||
Ш х В х Г |
435 х 88 х 486 мм |
||||
Рекомендованный калибровочный интервал |
18 месяцев |
||||
Гарантийный срок |
36 месяцев |
||||
Комплектация
- 1 Генератор сигналов RIGOL DSG5124
- 2 Шнур питания
