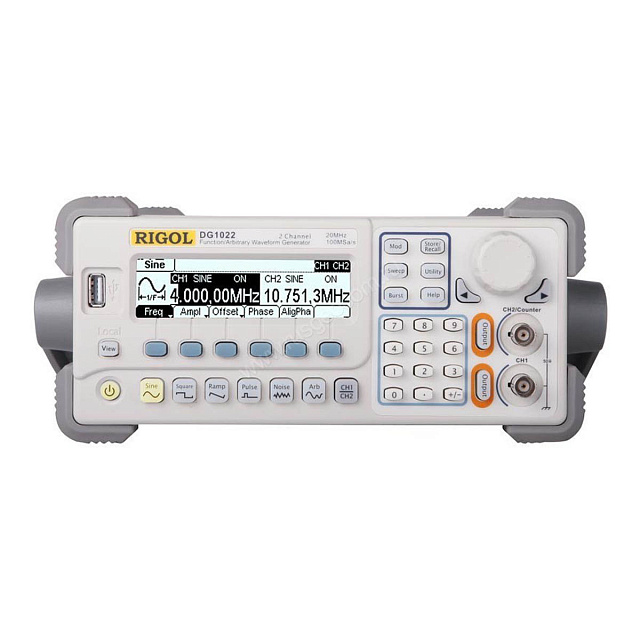

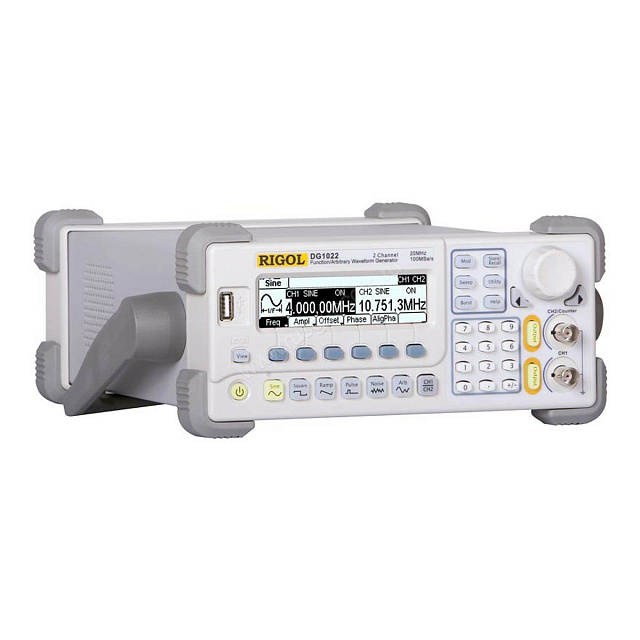

Универсальный генератор сигналов Rigol DG1022

Универсальный генератор сигналов Rigol DG1022 может формировать сигналы стандартных форм, специальных форм, сигналы с АМ, ЧМ, ФМ, ЧМн модуляцией, пачки импульсов, выполнять свипирование, а также генерировать формы сигналов, созданных пользователем.

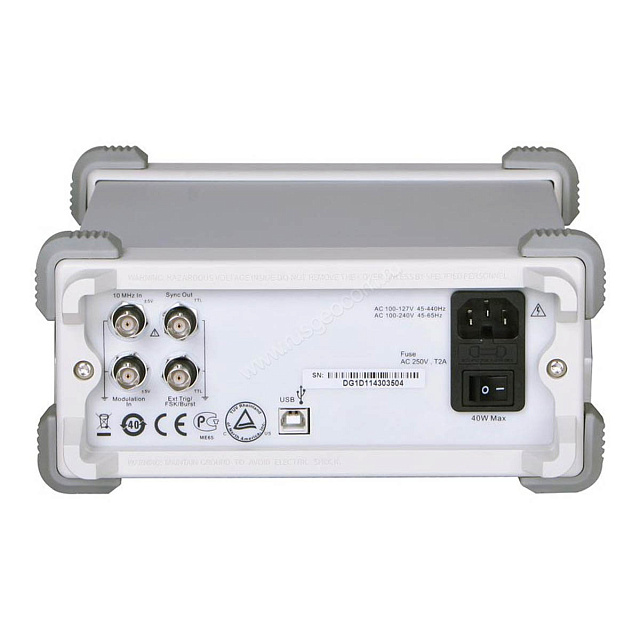

• Внешний эталонный (опорный) входной сигнал частотой 10 МГц
• Дисплей: монохром ЖК дисплей 256 х 64
• Многоязыковый пользовательский интерфейс
• Стандартные интерфейсы: USB-host, USB-device
• Питание: 100 – 240 В
• Габариты, мм: 232х108х288
• Масса, кг: 2,7

Основные характеристики

• DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех.
• Количество каналов - 2
• Частота дискретизации 100 Mвыборок/с
• Разрешение по вертикали - 14 бит (канал 1), 10 бит (канал 2)
• Длительность записи: 2 - 4К точек (канал 1), 2 - 1К точек (канал 2)
• Память на сохранение 10 форм сигнала
• Формы сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, и 48 видов встроенной произвольной формы
• Характеристики частот:
  • Синусоидальная: 1 мкГц – 20 МГц
  • Прямоугольная: 1 мкГц – 5 МГц
  • Импульс: 500 мкГц - 3 МГц
  • Пилообразная: 1 мкГц – 150 кГц
  • Белый шум: диапазон частот 5 МГц (-3 дБ)
  • Сигналы произвольной формы: 1 мкГц – 5 МГц
• Разрешение: 1 мкГц
• Диапазон амплитуд (нагрузка 50 Ом): 2 мВп-п ...10 Вп-п (канал1); 2 мВп-п...3 Вп-п (канал2);
• Диапазон амплитуд (нагрузка 1 МОм): 4 мВп-п...20 Впик-пик (канал1); 4 мВп-п...6 Вп-п (канал2);
• Погрешность (частота 1 кГц): ±1% уст. знач. ±1 мВп-п
• Смещение: ± 5 В (50 Ом); ± 10 В (1 МОм);
• Развитая функция модулирования, различные методы модуляции (канал 1): AM, FM, PM и FSK

Синусоидальный сигнал

• Коэффициент гармоник (<1 Вп-п):  DC...20 кГц: -70 дБн  20 кГц...100 кГц: -70 дБн  100 кГц...1 МГц: -55 дБн  1 МГц...10 МГц: -40 дБн
• Фазовый шум:  -108 дБн/Гц @ 10 кГц

Меандр

• Время нарастания:  <20 нс
• Выброс:  < 5%
• Скважность:  20..80 % (1 мкГц...3 МГц)  40...60% (3 МГц...4 МГц)  50% (4 МГц...5 МГц)

Импульсный сигнал

• Длительность импульса:  20 нс ... 2000 с с минимальным разрешением 1 нс
• Выброс:  < 5%

АМ-модуляция

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний / внешний
• Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
• Глубина АМ: 0 – 120%

ЧМ-модуляция

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний / внешний
• Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
• Девиация частоты: 0 – 5 МГц

ФМ-модуляция

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний / внешний
• Модулирующий сигнал: синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц)
• Девиация фазы: 0 – 360°

ФСК-манипуляция

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний / внешний
• Внутренняя частота FSK: 2 мГц – 50 кГц; коэф. заполнения – 50%

Свипирование

• Форма несущей: синусоидальный, прямоугольный, пилообразный, произвольной формы
• Источник запуска: внутренний / внешний / ручной
• Линейный и логарифмический закон
• Направление: вверх и вниз
• Время свипирования: 1 мс – 500 с

Пакетный режим

• Форма несущей: синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы
• Источник запуска: внутренний / внешний / ручной
• Тип: с количеством циклов от 1 -50 000 циклов, неограниченный, стробированный
• Начальная фаза: -180° - +180°
• Внутренний период: 1 мкс – 500 с
• Источник стробирования: внешний запуск

Частотомер

• Измерение: частота, преиод, длительность положительного и отрицательного импульса, скважность
• Диапазон: 100 мГц... 200 МГц
• Разрешение: 6 разрядов
