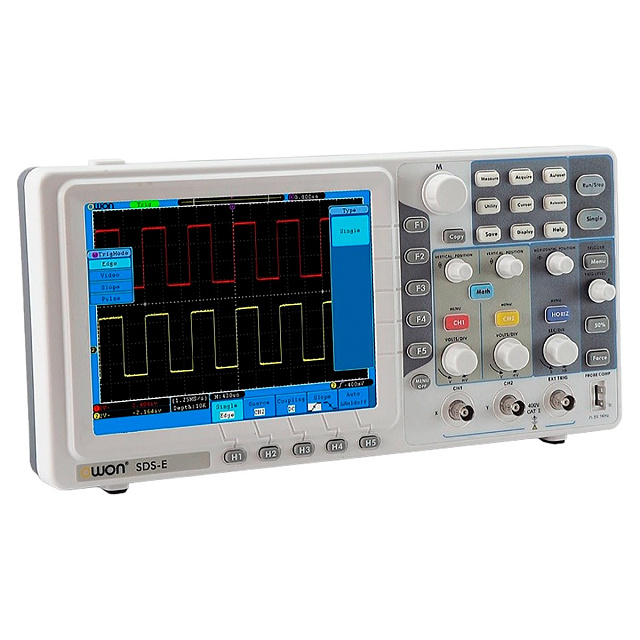

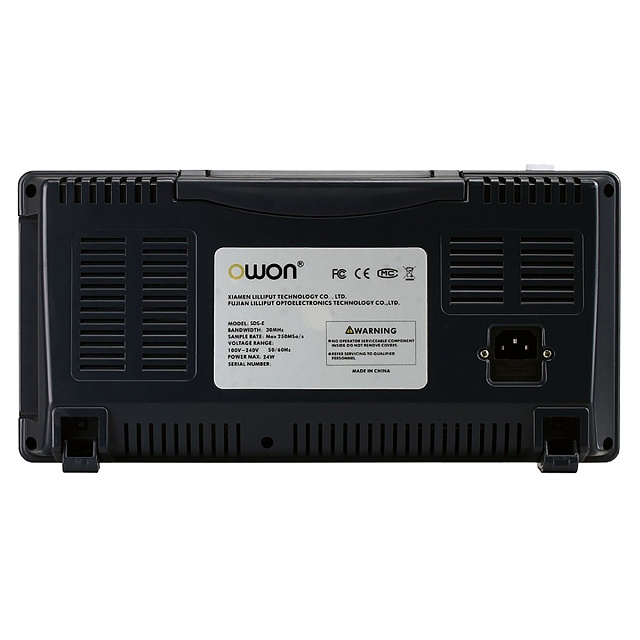

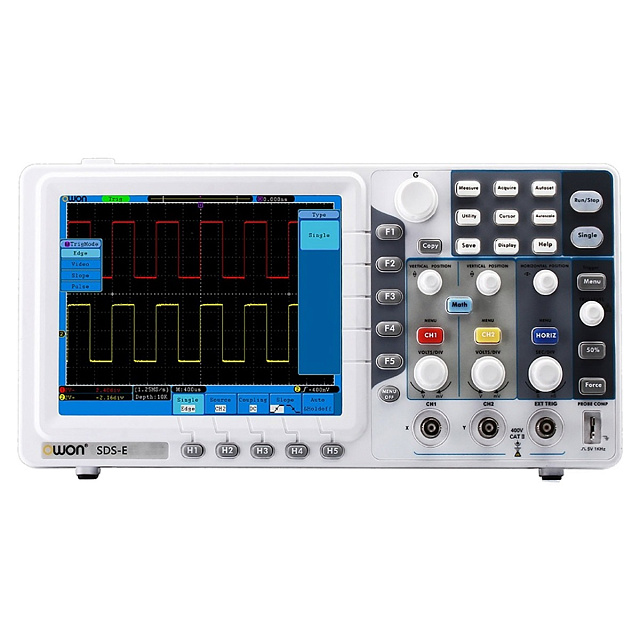

Цифровой осциллограф OWON SDS6062E
Оставить отзыв
Гарантия 1 год
Артикул 174065 Код товара 129353
Под заказ
32 573 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Платите частями
Удобный способ оплаты по
5 057 ₽
Код товара 129353
Цифровой осциллограф OWON SDS6062E
32 573 ₽
Технические характеристики Цифровой осциллограф OWON SDS6062E
| OWON SDS6062E | |
|---|---|
| Полоса пропускания | 60 МГц |
| Количество каналов | 2 + 1 внешний |
| Максимальная частота дискретизации в реальном времени | 500 МВыб / с в одноканальном режиме 250 МВыб / с в двухканальном режиме |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Ограничение полосы пропускания | - |
| Канал-канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10 Кб |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 500 МВыб / с в одноканальном режиме 0,5 Выб / с - 250 МВыб / с в двухканальном режиме |
| Точность | ± 100 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания | < 5,8 нс |
| Смещение | ±1 В (2 мВ/дел.~200 мВ/дел.) |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1 ~ CH2: ± 6 деления от центра экрана EXT: ± 600 мВ EXT/5: ± 3 В |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел EXT: ± (6 % от настройки + 40 мВ) EXT/5: ± (6 % от настройки + 200 мВ) |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Чувствительность | 0,3 дел |
| Режим запуска | положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Режим запуска | положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 24 нс ~ 10 с |
| CH1 | фронт, импульс, видео, наклон |
| CH2 | фронт, импульс, видео, наклон |
| Курсорные измерения | разность напряжений между курсорами ΔV разница во времени между курсорами ΔT |
| Автоматическое измерение | Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase. |
| Математические функции | +, -, *, / FFT |
| Хранение сигналов | 15 форм сигналов |
| Частота | прямоугольная волна 1 кГц |
| Тип дисплея | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м хранения до 15000 м |
| Интерфейс передачи данных | USB, LAN |
| Метод охлаждения | естественная конвекция |
| Габариты | 348 х 170 х 78 мм |
| Вес | 1,5 кг |
Комплектация
- 1 Цифровой осциллограф OWON SDS6062E
- 2 Кабель питания
- 3 USB кабель
- 4 Зонд
- 5 Регулировочная отвертка
- 6 Диск с программным обеспечением
- 7 Инструкция по эксплуатации
