Цифровой осциллограф OWON SDS5032E

27 248 ₽

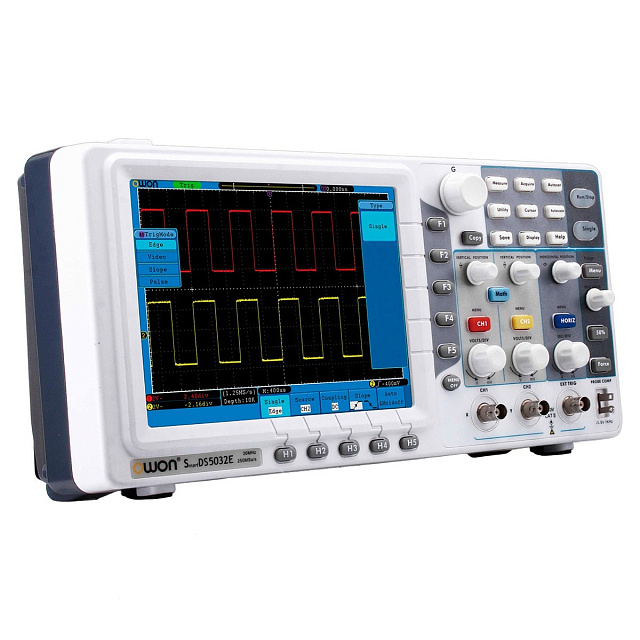

Цифровой осциллограф OWON SDS5032E – компактный лабораторный прибор в ультратонком корпусе с полосой пропускания 30 МГц и частотой дискретизации в реальном времени 250 Мвыб/с в двухканальном режиме. Он является младшим своей серии и характеризуется более доступной ценой, реализуя при этом основные функции более дорогих модификаций. Как устройство записывающего типа, данная модель поддерживает возможность сохранения и последующего воспроизведения осциллограмм длиной до 10 000 точек, что расширяет диагностические возможности.

Преимущества

Улучшенная наглядность и информативность – дисплей увеличенного размера, по сравнению с изделиями серии SDS1000, с диагональю 8 дюймов, отображает поле 15 x 10 делений и реализует функцию автомасштабирования, что минимизирует затраты времени на предварительные настройки.
Улучшенные измерительные функции – поддерживая режим допускового контроля, цифровой осциллограф позволяет автоматически сравнивать измеряемый сигнал с эталонной осциллограммой, с выдачей команды "годен" или "негоден" через выход Pass/Fail, повышая производительность тестирования однотипных изделий.

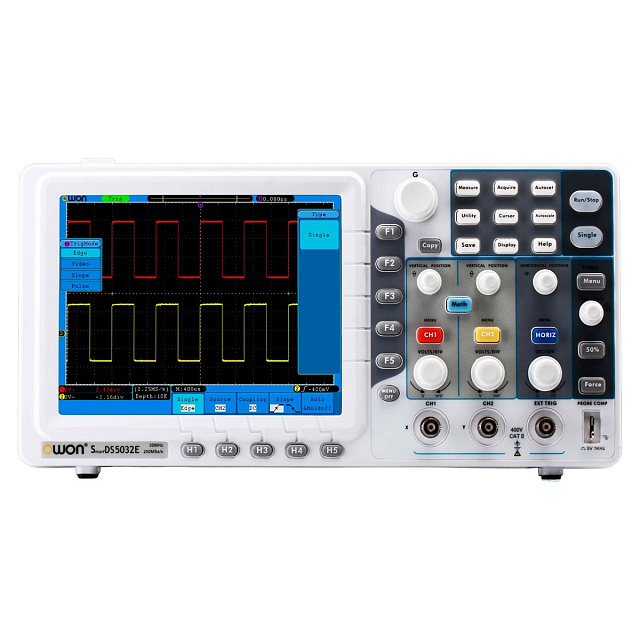

Гибкое управление – устройство оборудовано функциональными кнопками и поворотными регуляторами на передней панели, а также дополнительными клавишами Н1-Н5 и F1-F5сбоку и снизу дисплея, функции который меняются в зависимости от режима работы.
Расширенные коммуникационные возможности – помимо USB портов для работы с внешними устройствами записи и хранения данных и прямого подключения к ПК, осциллограф снабжен LAN интерфейсом, который дает возможность задействовать дистанционное управление в сетевом режиме.

Особенности

Прибор обладает широким измерительным диапазоном и способен выдерживать напряжение на измерительных входах до 400 В, благодаря чему подходит для диагностики микроэлектроники и электросиловой аппаратуры. В отличие от младшей линейки семейства SDS, осциллограф OWON SDS5032E снабжен отдельным каналом запуска с входом на передней панели. Благодаря этому прибор подходит для контроля параметров сложных систем, с синхронным отслеживанием сигналов на входе и выходе. В изделии реализованы автоматические измерения для обоих каналов одновременно и возможность выполнения математических операций с осциллограммами. Для точного определения частотных характеристик служит встроенный частотомер. Курсорные измерения можно выполнять не только во временной области, но и в режиме БПФ.

Купить цифровой осциллограф OWON SDS5032E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Цифровой осциллограф OWON SDS5032E

	OWON SDS5032E
Полоса пропускания	30 МГц
Количество каналов	2 + 1 внешний
Максимальная частота дискретизации в реальном времени	500 МВыб / с в одноканальном режиме 250 МВыб / с в двухканальном режиме
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 10 пФ ± 5 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 В
Ограничение полосы пропускания	-
Канал-канальная изоляция	50 Гц: 100 : 1 10 МГц: 40 : 1
Время задержки между каналами	150 пс
Интерполяция формы волны	sin (х) / х
Размер памяти	10 Кб
Коэффициент развёртки	5 нс / дел - 100 с / дел, 1, 2, 5 шаг
Диапазон частоты дискретизации	5 Выб / с - 500 МВыб / с в одноканальном режиме 5 Выб / с - 250 МВыб / с в двухканальном режиме
Точность	± 100 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
Вертикальное разрешение	8 бит
Вертикальная развёртка	5 мВ / дел - 5 В / дел
Время нарастания	< 11 нс
Смещение	± 10 дел
Низкочастотный отклик (-3 дБ)	≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел)
Режимы триггера	фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный
Диапазон уровня запуска триггера	CH1 ~ CH2: ± 6 деления от центра экрана EXT: ± 600 мВ EXT/5: ± 3 В
Точность уровня триггера	CH1 ~ CH2: ± 0,3 дел EXT: ± (6 % от настройки + 70 мВ) EXT/5: ± (6 % от настройки + 200 мВ)
Смещение триггера	согласно длине и времени записи
Диапазон удержания триггера	100 нс - 10 с
50% уровень настройки	частота входного сигнала ≥ 50 Гц
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Чувствительность	0,3 дел
Режим запуска	положительная полярность импульса >, <, = отрицательная полярность импульса >, <, =
Диапазон удержания триггера	30 нс ~ 10 с
Стандарт сигнала	NTSC, PAL, SECAM
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL, SECAM)
Режим запуска	положительный наклон >, <, = отрицательный наклон >, <, =
Диапазон удержания триггера	24 нс ~ 10 с
CH1	фронт, импульс, видео, наклон
CH2	фронт, импульс, видео, наклон
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT
Автоматическое измерение	Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase.
Математические функции	+, -, *, / FFT
Хранение сигналов	15 форм сигналов
Частота	прямоугольная волна 1 кГц
Тип дисплея	8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов
Питание	100 - 240 В AC RMS, 50 - 60 Гц, CAT II
Потребляемая мощность	< 15 Вт
Предохранитель	Т, 2 А, 250 В
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м хранения до 15000 м
Интерфейс передачи данных	USB, LAN
Метод охлаждения	естественная конвекция
Габариты	348 х 170 х 78 мм
Вес	1,5 кг

Комплектация

1 Цифровой осциллограф OWON SDS5032E
2 Щупы для осциллографа - 2 шт.
3 Кабель питания
4 USB кабель
5 Диск с программным обеспечением
6 Инструкция по эксплуатации
