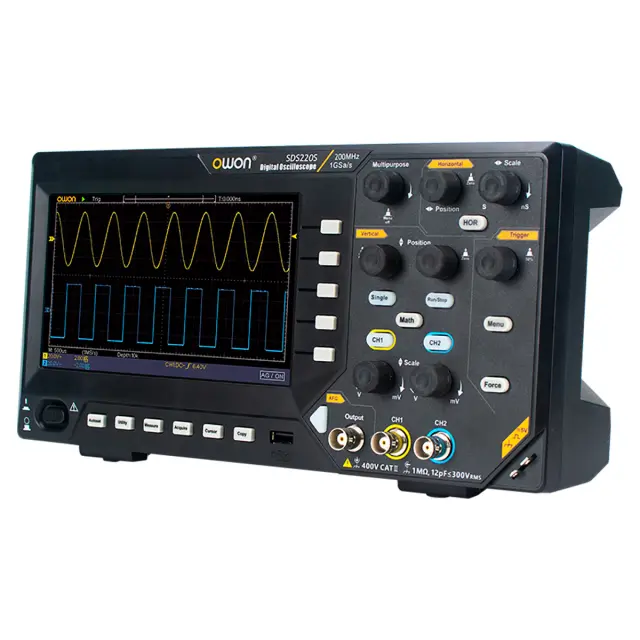

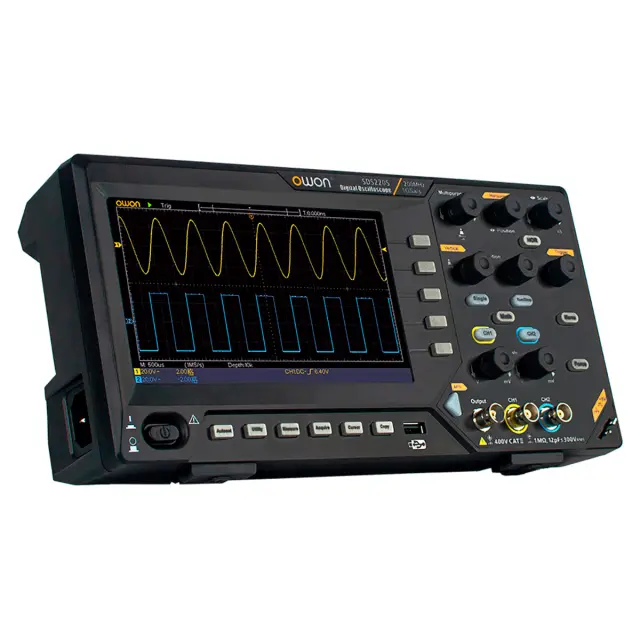

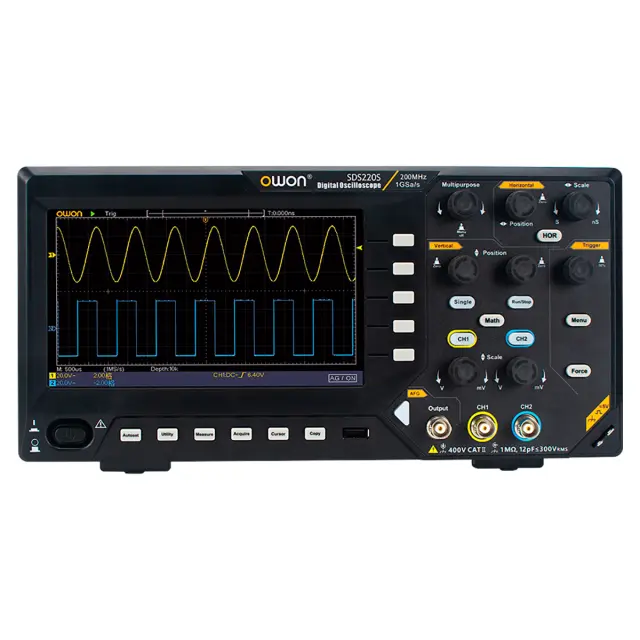

Цифровой осциллограф OWON SDS220S

OWON SDS220S — это мощный двухканальный цифровой осциллограф настольного типа, сочетающий в себе функции измерительного прибора и встроенного генератора сигналов произвольной формы. Модель обладает внушительной полосой пропускания 200 МГц и частотой дискретизации до 1 Гвыб/сек, что позволяет эффективно использовать её в научных центрах, конструкторских бюро и при разработке сложной микропроцессорной техники. Благодаря поддержке интерфейсов для автоматизации и вторичной разработки, прибор легко интегрируется в автоматизированные измерительные комплексы.

Ключевые преимущества

• Многофункциональность "2 в 1": наличие встроенного одноканального генератора сигналов с частотой до 25 МГц для имитации рабочих условий тестируемых схем.
• Глубокая память и детализация: максимальная длина записи в 20 миллионов точек обеспечивает детальный захват длительных последовательностей данных.
• Интеллектуальный анализ: поддержка 30 автоматических измерений, охватывающих временные, фазовые и амплитудные характеристики сигнала.
• Программная гибкость: полная совместимость с протоколами SCPI и средой LabVIEW для удаленного управления и создания собственного ПО.
• Информативный интерфейс: цветной 7-дюймовый TFT-дисплей с 8-битным разрешением гарантирует комфортное считывание данных при любом освещении.

Технические возможности и инструментарий

Цифровой осциллограф обеспечивает исключительную стабильность измерений с точностью временной развертки ±100 ppm и шагом от 2 нс/дел до 1000 с/дел. Вертикальная развертка варьируется от 2 мВ/дел до 10 В/дел, что позволяет работать как с микросигналами, так и с высоковольтными цепями. Интегрированный частотомер обладает 6-разрядным разрешением и способен фиксировать значения в диапазоне от 2 Гц до максимальной границы полосы пропускания прибора.

Для математической обработки сигналов предусмотрен стандартный набор арифметических операций и функция быстрого преобразования Фурье (FFT) для спектрального анализа. Встроенный генератор с частотой дискретизации 125 МВыб/сек поддерживает работу с амплитудами от 5 мВп-п до 3 Вп-п (на нагрузке 500 Ом), расширяя возможности прибора до уровня полноценного отладочного стенда. Бесплатное программное обеспечение в комплекте упрощает хранение результатов и позволяет оперативно проводить вторичную обработку полученных осциллограмм на персональном компьютере.
