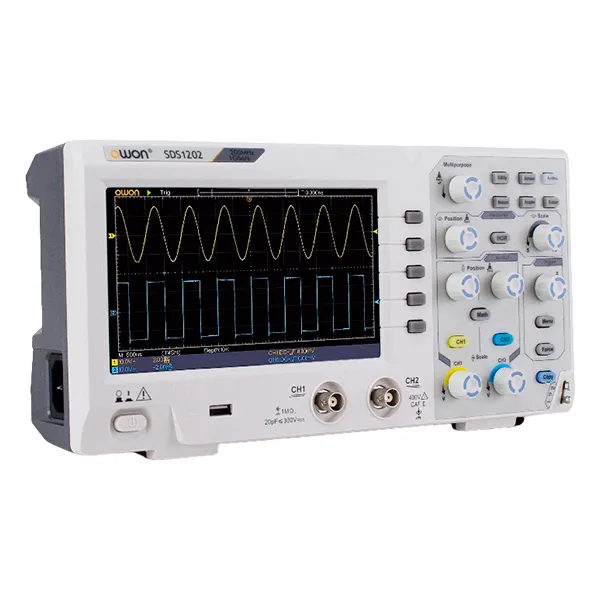

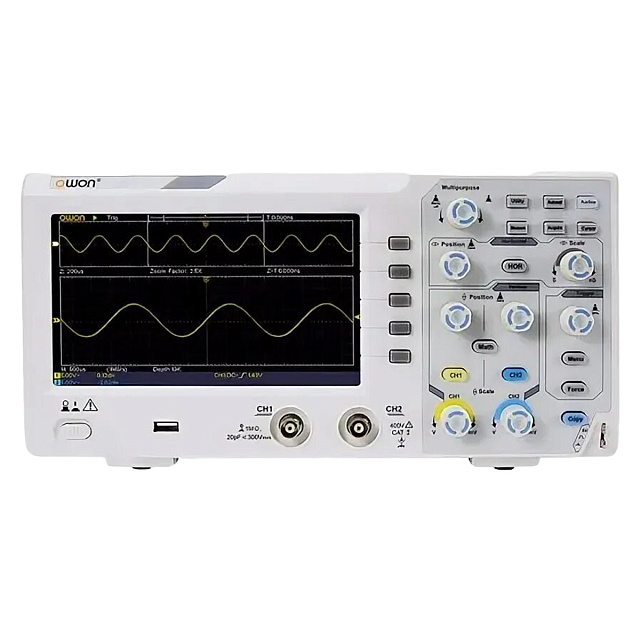

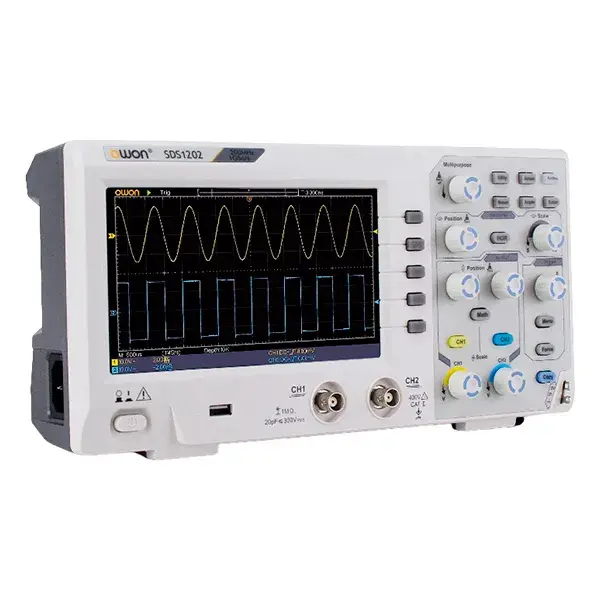

Цифровой осциллограф OWON SDS1202
Оставить отзыв
Гарантия 1 год
Артикул 242158 Код товара 129348
Характеристики
Полоса пропускания:
200 МГц
Количество каналов:
2
Под заказ
32 254 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Платите частями
Удобный способ оплаты по
5 007 ₽
Код товара 129348
Цифровой осциллограф OWON SDS1202
32 254 ₽
Технические характеристики Цифровой осциллограф OWON SDS1202
| OWON SDS1202 | |
|---|---|
| Серия | SDS1000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10 Кб |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 1 ГВыб / с |
| Точность | ± 100 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 1,7 нс |
| Смещение | ± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Математические функции | +, -, *, / FFT |
| Хранение формы волны | 16 сигналов |
| Разность фаз | ± 3 градуса |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |
| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс | USB 2.0 |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м хранения до 15000 м |
| Метод охлаждения | естественная конвекция |
| Габариты | 301 х 152 х 70 мм |
| Вес | 1,1 кг |
Комплектация
- 1 Цифровой осциллограф OWON SDS1202
- 2 Щупы для осциллографа - 2 шт.
- 3 Щуп регулировки
- 4 Кабель питания
- 5 USB кабель
- 6 Диск с программным обеспечением
- 7 Инструкция по эксплуатации
Документация
