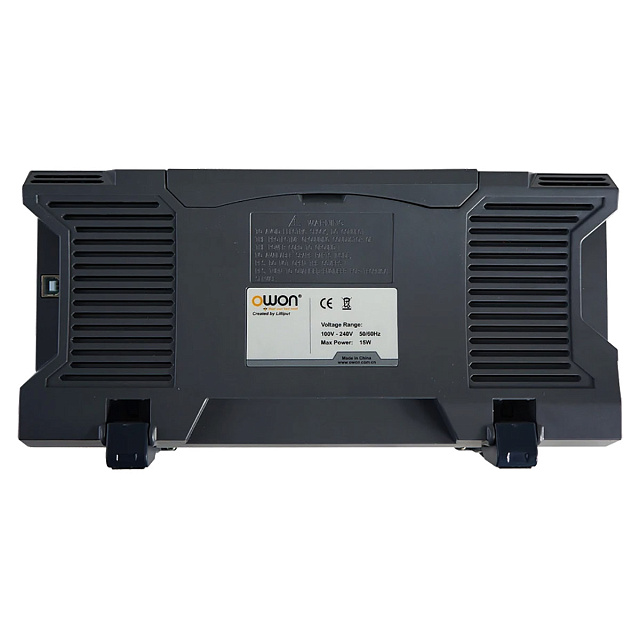

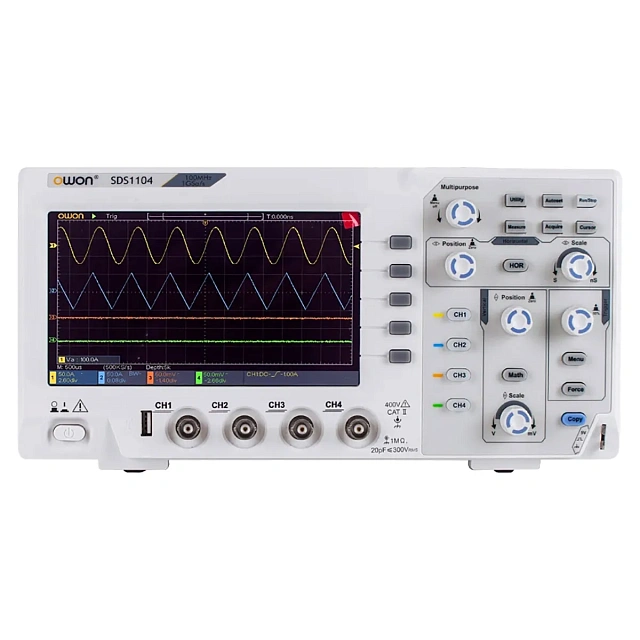

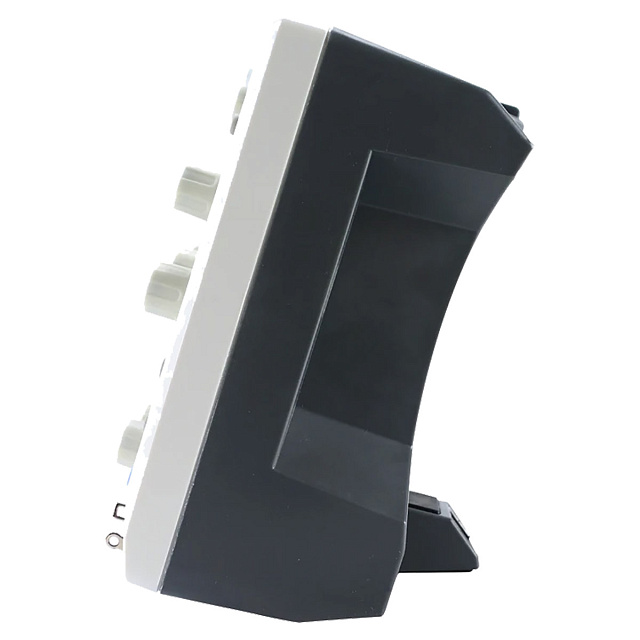

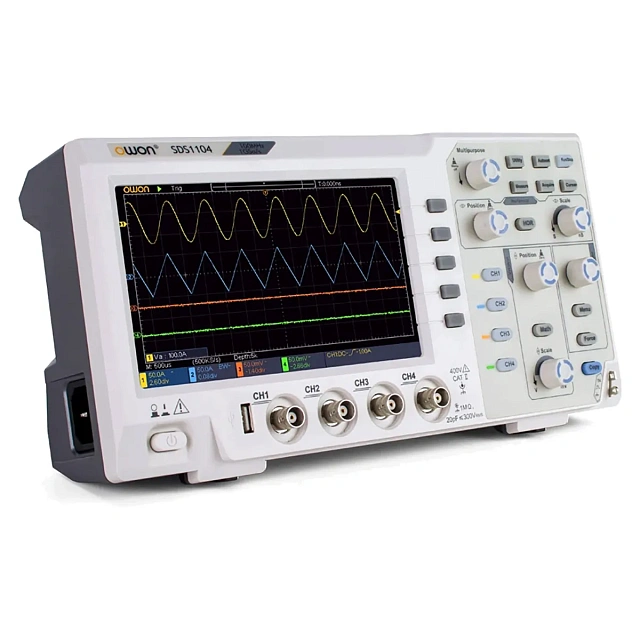

Цифровой осциллограф OWON SDS1104
Оставить отзыв
Гарантия 1 год
Артикул 106147 Код товара 129347
Характеристики
Полоса пропускания:
100 МГц
Количество каналов:
4
Под заказ
34 062 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Платите частями
Удобный способ оплаты по
5 288 ₽
Код товара 129347
Цифровой осциллограф OWON SDS1104
34 062 ₽
Технические характеристики Цифровой осциллограф OWON SDS1104
| OWON SDS1104 | |
|---|---|
| Серия | SDS1000 |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Канальная изоляция | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 20 Кб |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 1 ГВыб / с |
| Точность | ± 100 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Смещение | ± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Математические функции | +, -, *, / FFT |
| Хранение формы волны | 16 сигналов |
| Разность фаз | ± 3 градуса |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |
| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс | USB 2.0 |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м хранения до 15000 м |
| Метод охлаждения | естественная конвекция |
| Габариты | 301 х 152 х 70 мм |
| Вес | 1,1 кг |
Комплектация
- 1 Цифровой осциллограф OWON SDS1104
- 2 Щупы для осциллографа - 4 шт.
- 3 Щуп регулировки
- 4 Кабель питания
- 5 USB кабель
- 6 Диск с программным обеспечением
- 7 Инструкция по эксплуатации
