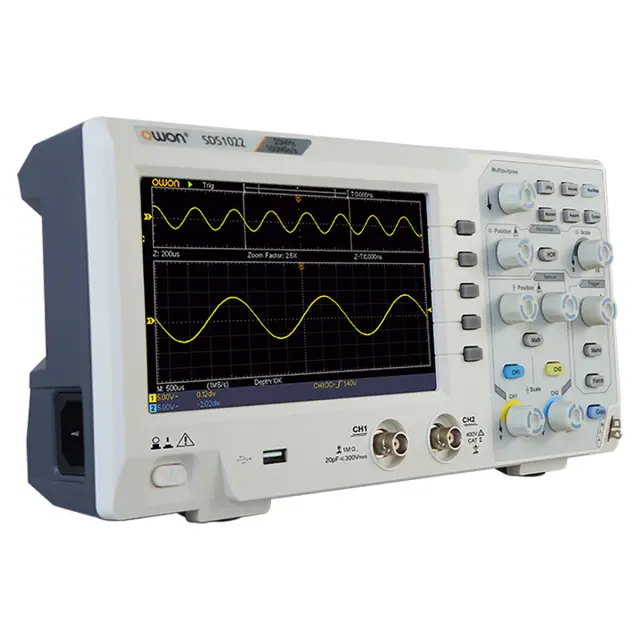

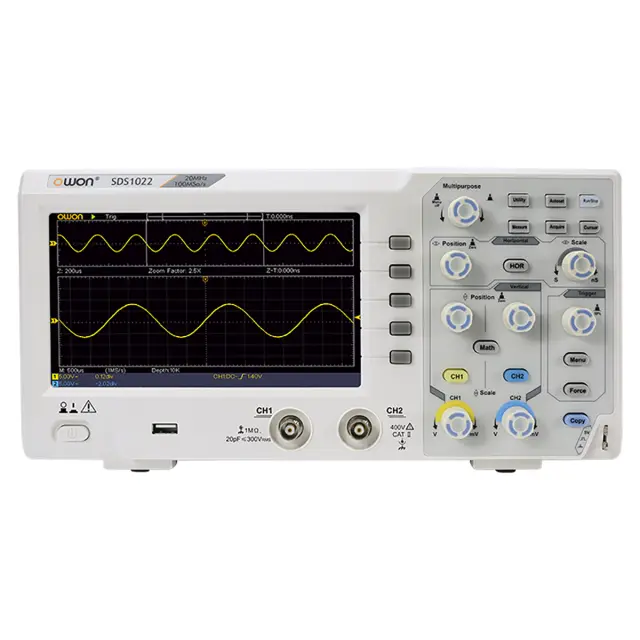

Цифровой осциллограф OWON SDS1022

OWON SDS1022 представляет собой компактный настольный осциллограф начального уровня, спроектированный для настройки и диагностики простых электронных устройств. Прибор оптимально подходит для образовательных целей, ремонтных мастерских и хобби-проектов, где не требуются сверхвысокие частоты, но важна наглядность и точность измерений. Несмотря на бюджетный сегмент, устройство оснащено ярким 7-дюймовым цветным дисплеем и полноценным набором аналитических функций, что делает работу с сигналами максимально информативной.

Ключевые преимущества

• Оптимальная визуализация: большой цветной TFT-экран с диагональю 17,78 см и разрешением 800 x 480 точек для четкого отображения осциллограмм.
• Глубокая автоматизация: поддержка более 20 видов автоматических измерений, включая временные характеристики, параметры напряжения и площади сигналов.
• Математический анализ: встроенные функции вычислений, инверсии и преобразования Фурье (БПФ) для работы в частотной области.
• Универсальный интерфейс: наличие портов USB host и device для подключения внешних накопителей или синхронизации прибора с ПК.
• Точный частотомер: встроенный 6-разрядный одноканальный счетчик для оперативного контроля частоты сигнала.

Функциональные возможности и характеристики

Цифровой осциллограф обладает полосой пропускания 20 МГц и частотой дискретизации 100 Мвыб/с, чего достаточно для работы с большинством аудиоустройств, блоков питания и базовой микропроцессорной техники. Вертикальное разрешение 8 бит и чувствительность от 5 мВ/дел позволяют детально изучать слабые сигналы, а горизонтальная развертка в широком диапазоне (от 5 нс/дел до 1000 с/дел) обеспечивает захват как быстротекущих, так и медленных процессов.

Для детального анализа сигналов предусмотрены режимы математической обработки, такие как сложение, вычитание, умножение и деление каналов. Длина записи составляет 10 K точек, что в сочетании с удобным интерфейсом управления позволяет быстро локализовать аномалии в работе электронных схем. Наличие закрытого, открытого и заземленного режимов входа расширяет возможности подключения к различным типам цепей.

Купить осциллограф OWON SDS1022, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
