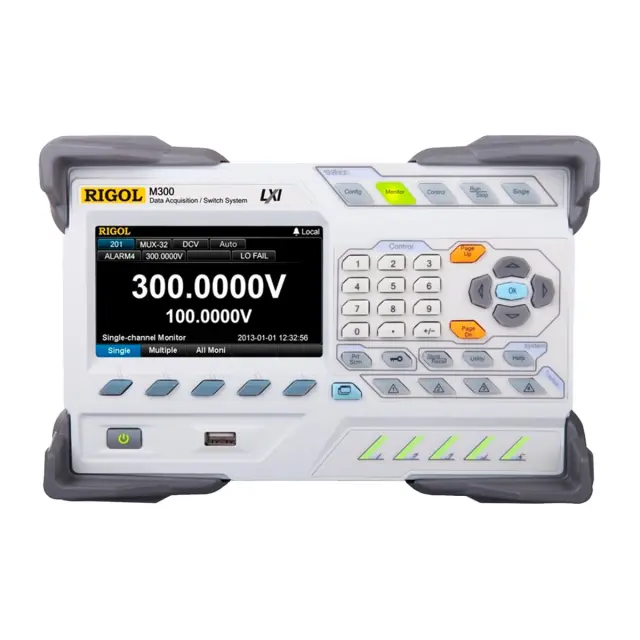

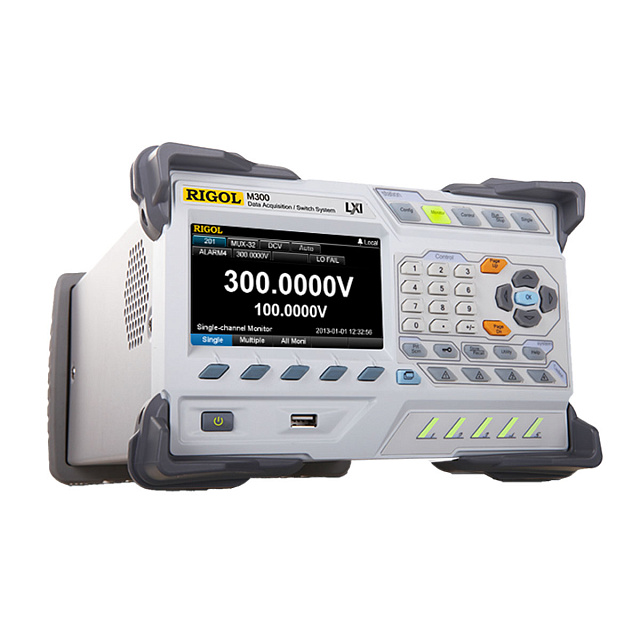

Цифровая система сбора данных и коммутации RIGOL M302

Цифровая система сбора данных и коммутации с мультиметром, мультиплексором и распределительным модулем RIGOL M302

RIGOL M302 с мультиметром, мультиплексором и распределительным модулем

Цифровая система сбора данных и коммутации RIGOL M302 с мультиметром, мультиплексором и распределительным модулем

Характеристики

Госреестр:

96130-25

Слотов:

Разрядный мультиметор:

6½

Модульных плат:

8 видов

Измерительными каналами:

256

Все характеристики

Система коммутации Rigol M302 сочетает в себе возможности прецизионного измерения с автоматическим...

Перейти к описанию

Блоки коммутации Rigol

240 240 ₽ Последняя цена

Опция в подарок до 30.09.2026 (Ultra Acquire Pro)

Описание и характеристики

Цифровая система сбора данных и коммутации RIGOL M302 с мультиметром, мультиплексором и распределительным модулем

О товаре
Характеристики

Система коммутации Rigol M302 сочетает в себе возможности прецизионного измерения с автоматическим переключением сигнальных линий, а также включением-отключением исполнительных каналов, и является универсальным решением для приложений, требующих тестирования нескольких точек или сигналов.

Блок коммутации представляет собой устройство модульного типа, функции которого определяются установленными модулями, оно может функционировать как под управлением ПК, так и автономно. Прибор можно использовать сразу после покупки, так как он поставляется в наборе с блоком 6,5-разрядного мультиметра и 20-канальным мультиплексором MC3120.

Преимущества системы коммутации Rigol M302

Универсальность – оборудование способно автоматически измерять напряжение и силу тока DC и AC, сопротивление по двум и четырем линиям, частотные параметры, а также считывать показания со всех типов датчиков с электрическими выходами; наличие портов USB, LAN, GPIB, RS232 и аналоговых интерфейсов позволяет легко интегрировать устройство в состав испытательных и измерительных стендов, обеспечивая обмен данными с ПК и другим лабораторным оборудованием.

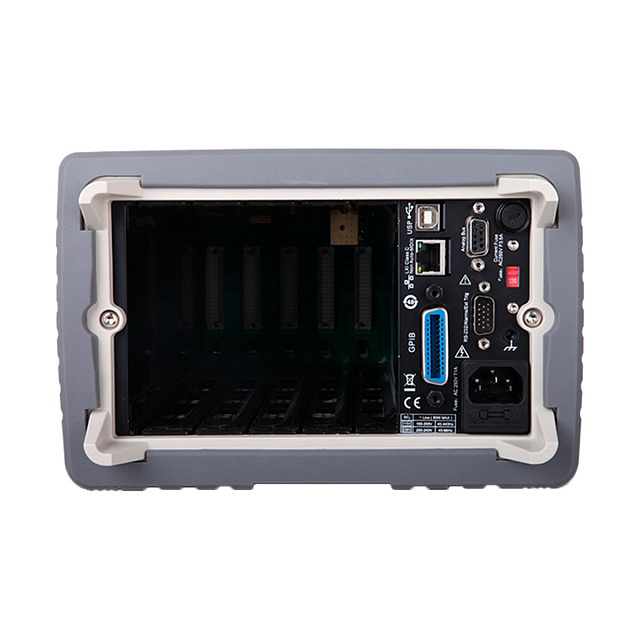

Гибкость – поддерживается возможность использования 8 разновидностей сменных блоков, для установки которых центральный блок снабжен 5 слотами; выбирая подходящий тип и количество модулей, можно быстро менять функциональные возможности системы, обеспечивая измерения по 256 линиям или коммутацию до 320 каналов.

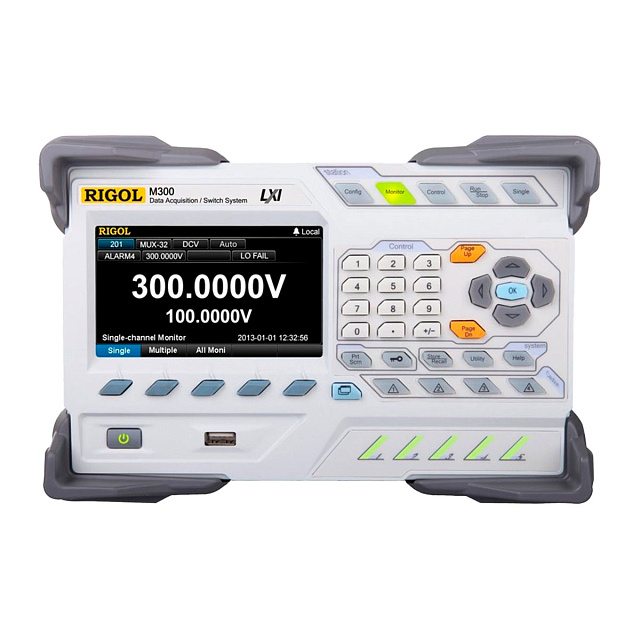

Информативность – встроенный цветной 4,3-дюймовый дисплей упрощает настройку и дает возможность визуально контролировать текущие показания и просматривать статистику и результаты сканирования в табличном и графическом виде, а также отслеживать состояние системы; используя ПО Ultra Acquire, можно производить конфигурирование и анализировать данные с помощью ПК.

Особенности Rigol M302

Комплектный мультиплексор обеспечивает переключение линий HI и LO в режиме "разрыв перед замыканием", благодаря чему система коммутации может использоваться как с пассивными, так и с активными датчиками. Конструкционно блок разделен на два идентичных банка по 10 изолированных каналов, которые объединяются попарно при выполнении измерений в 4-проводном режиме. Неиспользуемые при выполнении сканирования каналы отключаются программно и не включаются в список сканирования. Клеммная колодка M3TB20 обеспечивает простоту подключения устройства к объекту контроля.

Купить систему коммутации Rigol M302, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

Измерение напряжения постоянного тока
Диапазон		годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ		0,0040 + 0,0025
2,000000 В		0,0035 + 0,0006
20,00000 В		0,0040 + 0,0005
200,0000 В		0,0050 + 0,0006
300,000 В		0,0055 + 0,0010
Входной импеданс		200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1%
Ток смещения по входу (25°C)		50 пA
Защита по входу		300 В
Подавление синфазных помех (CMRR)		140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC）
Измерения силы постоянного тока
Диапазон		испытательное напряжение на нагрузке	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА		<0,03 В	0,050 + 0,015
2,000000 мА		<0,25 В	0,050 + 0,003
20,00000 мА		<0,07 B	0,050 + 0,015
200,0000 мА		<0,7 B	0,050 + 0,003
1,000000 А		<0,12 B	0,100 + 0,020
Шунт		100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A
Измерение сопротивления
Диапазон		тестовый ток	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 Ом		1 мА	0,010+ 0,004
2,000000 кОм		1 мА	0,010 + 0,001
20,00000 кОм		100 мкА	0,010 + 0,001
200,0000 кОм		10 мкА	0,010 + 0,001
1,000000 МОм		1 мкА	0,012 + 0,001
10,00000 МОм		200 нА	0,040 + 0,001
100,0000 МОм		200 нА \|\| 10 МОм	0,800 + 0,010
Метод измерения		4-х или 2-х проводной
Максимальное сопротивление по выходу для 4х-проводной системы		10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу		300 В для всех диапазонов
Компенсация смещения		доступно для 200 Ом,2 кОм и 20 кОм диапазонов
Измерение напряжения переменного тока
Диапазон		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ		3 Гц -5 Гц	1,00 + 0,04
		5 Гц -10 Гц	0,35 + 0,04
		10 Гц -20 кГц	0,06 + 0,04
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
2,000000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,06 + 0,03
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
20,00000 В		3 Гц -5 Гц	1,00 + 0,04
		5 Гц -10 Гц	0,35 + 0,04
		10 Гц -20 кГц	0,08 + 0,04
		20 кГц -50 кГц	0,15 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
200,0000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,08 + 0,03
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
300,000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,08 + 0,03
		20 кГц -50 кГц	0,15 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
Метод измерения		истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор)		≤ 5 на полной шкале
Входной импеданс		1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах
Защита по входу		300 ВСКЗ для всех диапазонов
Полоса фильтра AC		режим Slow: 3 Гц - 300 кГц режим Medium: 20Гц – 300 кГц режим Fast: 200 Гц - 300 кГц
Подавление синфазных помех (CMRR)		70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC）
Измерение силы переменного тока
Диапазон		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА		3 Гц- 5 Гц	1,10 + 0,06
		5 Гц - 10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
2,000000 мА		3 Гц-5 Гц	1,10 + 0,04
		5 Гц-10 Гц	0,30 + 0,04
		10 Гц-5 кГц	0,12 + 0,04
		5 кГц-10 кГц	0,20 + 0,25
20,00000 мА		3 Гц-5 Гц	1,10 + 0,06
		5 Гц-10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
200,0000 мА		3 Гц-5 Гц	1,10 + 0,04
		5 Гц-10 Гц	0,30 + 0,04
		10 Гц-5 кГц	0,10 + 0,04
		5 кГц-10 кГц	0,20 + 0,25
1,000000 А		3 Гц-5 Гц	1,10 + 0,06
		5 Гц-10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
Метод измерения		прямая связь на предохранителе или шунте; связь по АC - истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор)		≤ 3 на полной шкале
Максимальный ток по входу		в режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ
Шунт		100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A
Измерение частоты и периода
Диапазон		частотный диапазон	годовая погрешность (Tкалибр°C ±5 °C)
200 мВ - 300 В		3 Гц- 5 Гц	0,07
		5 Гц - 10 Гц	0,04
		10 Гц -40 Гц	0,02
		40 Гц -300 кГц	0,007
		300 кГц -1 МГц	0,007
Время стробирования
Диапазон	1 с (0,1ppm)	0,1 с (1ppm)	0,01 с (10ppm)	0,001 с (100ppm)
3 Гц - 5 Гц	0	0,12	0,12	0,12
5 Гц - 10 Гц	0	0,17	0,17	0,17
10 Гц - 40 Гц	0	0,20	0,20	0,20
40 Гц - 100 Гц	0	0,06	0,21	0,21
100 Гц - 300 Гц	0	0,03	0,21	0,21
300 Гц - 1 кГц	0	0,01	0,07	0,07
> 1 кГц	0	0	0,02	0,02
Метод измерения		метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входной импеданс		1 MОм ± 2% в параллели с < 150 пФ
Защита по входу		300 ВСКЗ для всех диапазонов
Измерение температуры		резистивный датчик температуры (RTD)	R0 в пределах от 49 Ом до 2,9 кОм
Тип		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
α=0,00385		-200°C - 660°C	0,16°C
α=0,00389		-200°C - 660°C	0,17°C
α=0,00391		-200°C - 660°C	0,14°C
α=0,00392		-200°C - 660°C	0,15°C
Термическое сопротивление		при измерении 4-х проводным методом
Тип		диапазон измерений	годовая погрешность (Tкалибр°C ±5 °C)
2,2 кОм		-40°C - 150°C	0,08°C
3 кОм		-40°C - 150°C	0,08°C
5 кОм		40°C - 150°C	0,08°C
10 кОм		40°C - 150°C	0,08°C
30 кОм		40°C - 150°C	0,08°C
Термопары
B		0°C - 1820°C	0,76°C
E		- 270°C - 1000°C	0,5°C
J		- 210°C - 1200°C	0,5°C
K		- 270°C - 1372°C	0,5°C
N		- 270°C - 1300°C	0,5°C
R		- 50°C – 1768,1°C	0,5°C
S		- 50°C – 1768,1°C	0,6°C
T		270°C - 400°C	0,5°C
Параметры совместимых модулей		модуль мультиплексора MC3120 (опция)
Количество каналов		20, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		да
Скорость сканирования		60 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение ( DC, АСскз)		300 Вскз
Ток ( DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-45 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль мультиплексора MC3132 (опция)
Количество каналов		32, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		Да
Скорость сканирования		160 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-45 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль мультиплексора MC3164 (опция)
Количество каналов		64, 1-проводной метод измерения
Соединение с модулем цифрового мультиметра		да
Скорость сканирования		60 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-18 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль мультиплексора MC3324 (опция)
Количество каналов		20 по напряжению +4 по току, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		да
Скорость сканирования		60 каналов/с
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		50 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-45 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные
Точность компенсации холодного спая		0,8°C
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Модуль коммутации MC3416 (опция)
Количество каналов		16, однополюсный двухпозиционный переключатель (SPDL)
Соединение с модулем цифрового мультиметра		нет
Скорость сканирования		-
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		2 Аскз
Мощность (Вт, ВА)		60 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		3 мкВ
Сопротивление закрытого канала		<0,1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-15 дБ
Нагрузочная емкость (HI-LO)		<500 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		<200 пФ
Другие данные
Точность компенсации холодного спая		-
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Матричный коммутатор МC3648 (опция)
Количество каналов		4x8, 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра		нет
Скорость сканирования		-
Скорость открытия/закрытия		200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)		300 Вскз
Ток (DC, АСскз)		1 Аскз
Мощность (Вт, ВА)		60 ВА
Изоляция (канал-канал, канал-земля)		300 Вскз
Параметры постоянного напряжения
Смещение		5 мкВ
Сопротивление закрытого канала		<0,1 Ом
Изоляция (канал-канал, канал-земля)		> 10 ГОм
Параметры переменного напряжения
Полоса частот		1 МГц
Перекрестные помехи канал-канал,1 МГц		-18 дБ
Нагрузочная емкость (HI-LO)		100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)		200 пФ
Другие данные		-
Точность компенсации холодного спая		-
Количество циклов переключения без нагрузки		100 млн
Количество циклов переключения с нагрузкой		100 тыс.
Рабочая температура		от 0°C до 55°C
Температура хранения		от -20°C до 70°C
Влажность		до 40°C/80%
Многофункциональный модуль MC3534		цифровой вход/выход (DIO)
Порт 1,2,3,4		8-бит, вход или выход, неизолированный
Тип Uвх(L)
TTL-уровень		<0,8 В
5 В CMOS		<1,5 В
3,3 В CMOS		<1,0 В
2,5 В CMOS		<0,75 В
Установка пользователем		порог - 0,3В
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Тип Uвх(Н)
TTL-уровень		>2,0 В
5 В CMOS		>3,5 В
3,3 В CMOS		>2,3 В
2,5 В CMOS		>1,75 В
Установка пользователем		порог + 0,3В
Оповещение		годен/не годен, по маске
Скорость срабатывания оповещения		4 мс
Задержка		5 мс
Скорость чтения/записи		100/с
Тип Uвых(L)
TTL-уровень		<0,2 В при Iвых=-500 мA
5 В CMOS		<0,2 В при Iвых=-500 мA
3,3 В CMOS		<0,2 В при Iвых=-500 мA
2,5 В CMOS		<0,2 В при Iвых=-500 мA
Установка пользователем		<0,2 В при Iвых=-500 мA
Оповещение		годен/не годен, по маске
Скорость срабатывания о
