Цифровая система сбора данных и коммутации RIGOL M300

Оставить отзыв

Гарантия 3 года

Госреестр 96130-25

Артикул M300 Код товара 119259

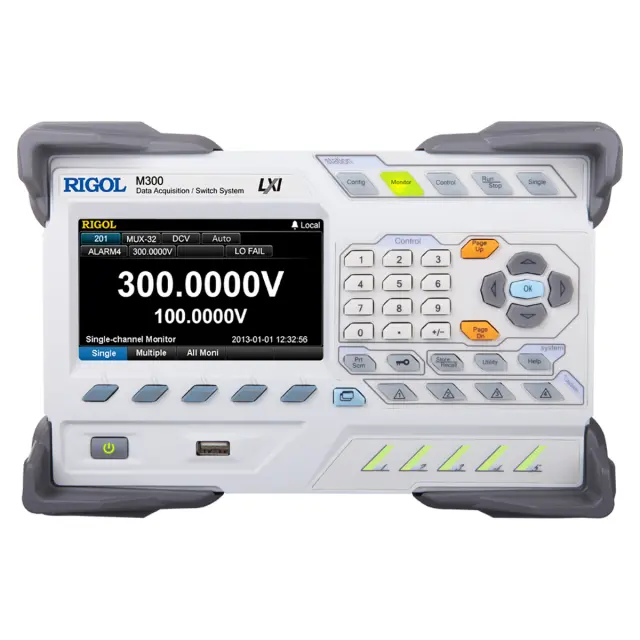

RIGOL M300 - цифровая система сбора данных и коммутации

Характеристики

Госреестр:

96130-25

Измерительными каналами:

256

Модульных плат:

8 видов

Слотов:

Встроенным ПО:

обработки данных и 6½ разрядным мультиметром (отдельно)

Все характеристики

Система коммутации Rigol M300 упрощает и ускоряет тестирование сложных объектов, обеспечивая сбор данных с...

Перейти к описанию

Блоки коммутации Rigol

142 142 ₽ Последняя цена

Описание и характеристики

Цифровая система сбора данных и коммутации RIGOL M300

О товаре
Характеристики

Система коммутации Rigol M300 упрощает и ускоряет тестирование сложных объектов, обеспечивая сбор данных с измерением параметров путем автоматического или дистанционного конфигурирования проверяемого устройства и подключения измерительных контуров к его контрольным точкам. Поддерживается возможность выполнения измерения внутренними и внешними средствами, в том числе с задействованием разных типов датчиков, по 256 измерительным линиям или коммутации до 320 каналов. Функциональность блока коммутации определяется типом и количеством установленных съемных модулей, которые приобретаются отдельно.

Преимущества

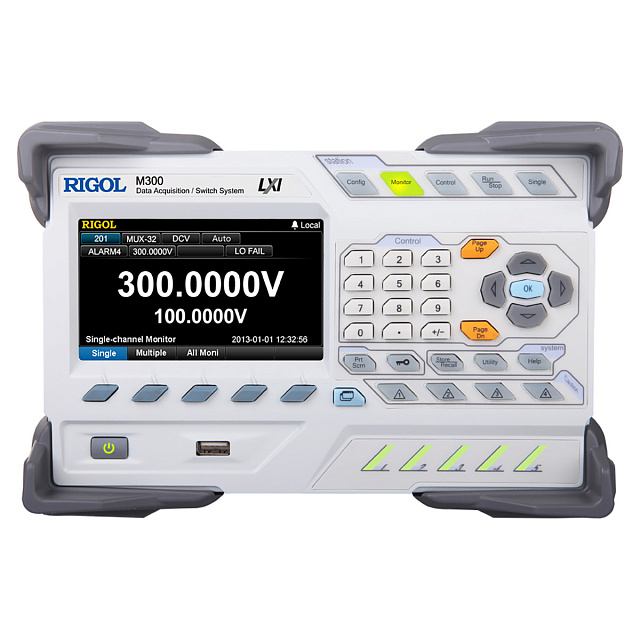

Благодаря наличию встроенного графического дисплея система коммутации Rigol M300 характеризуется высокой наглядностью и информативностью. Кнопочный интерфейс с цифровой панелью с подсветкой обеспечивает производство необходимых настроек и управление процессом работы без задействования ПК. Также предусмотрена возможность работы в дистанционном режиме, используя для управления интерфейсы USB, RS232, LAN или GPIB. Поддержка команд SCPI позволяет программировать оборудование под индивидуальные задачи. Результаты измерений можно анализировать на ПК с помощью соответствующего ПО.

Гибкость и расширяемость

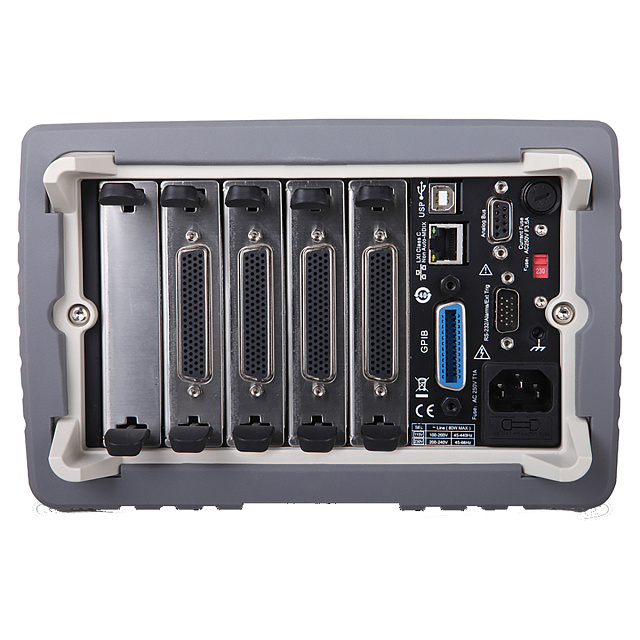

Благодаря модульной конструкции с пятью свободными слотами система коммутации Rigol M300 может быстро перепрофилироваться под разные задачи путем простой установки подходящих сменных модулей.

Совместимые типы модулей

MC3065 – 6,5-разрядный мультиметр с функцией измерения постоянного и переменного напряжения и силы тока, сопротивления по 2- и 4-проводной схеме, частоты, периода, температуры с выхода соответствующих сенсоров и считывания показаний с подключенных внешних датчиков.
MC3120 – 20-канальный мультиплексор с входами HI и LO с поддержкой 4-проводных измерений.
MC3132 – 32-канальный мультиплексор с входами HI и LO с поддержкой 4-проводных измерений.
MC3164 – 64-канальный несимметричный мультиплексор с входами HI.
MC3324 – комбинированный мультиплексор с 20 каналами для измерения напряжения и 4 каналами для измерения постоянного либо переменного тока.
MC3416 – 16-канальный переключатель для включения внешних устройств или подачи сигнала к объекту контроля.
MC3534 – многофункциональный модуль ввода-вывода с терминалами для подключения цифровых и аналоговых датчиков и сумматорами DAC.
MC3648 – двухпроводной матричный коммутатор 4 x 8 для подключения к разным точкам объекта контроля в любой комбинации.

Купить систему коммутации Rigol M300, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	Rigol M300
Измерение напряжения переменного тока
Диапазон			годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ			0,0040 + 0,0025
2,000000 В			0,0035 + 0,0006
20,00000 В			0,0040 + 0,0005
200,0000 В			0,0050 + 0,0006
300,000 В			0,0055 + 0,0010
Входной импеданс			200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1%
Ток смещения по входу (25°C)			50 пA
Защита по входу			300 В
Подавление синфазных помех (CMRR)			140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC）
Измерения силы постоянного тока
Диапазон		испытательное напряжение на нагрузке	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА		<0,03 В	0,050 + 0,015
2,000000 мА		<0,25 В	0,050 + 0,003
20,00000 мА		<0,07 B	0,050 + 0,015
200,0000 мА		<0,7 B	0,050 + 0,003
1,000000 А		<0,12 B	0,100 + 0,020
Шунт			100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A
Измерение сопротивления
Диапазон		тестовый ток	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 Ом		1 мА	0,010+ 0,004
2,000000 кОм		1 мА	0,010 + 0,001
20,00000 кОм		100 мкА	0,010 + 0,001
200,0000 кОм		10 мкА	0,010 + 0,001
1,000000 МОм		1 мкА	0,012 + 0,001
10,00000 МОм		200 нА	0,040 + 0,001
100,0000 МОм		200 нА \|\| 10 МОм	0,800 + 0,010
Метод измерения			4-х или 2-х проводной
Максимальное сопротивление по выходу для 4х-проводной системы			10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу			300 В для всех диапазонов
Компенсация смещения			доступно для 200 Ом,2 кОм и 20 кОм диапазонов
Измерение напряжения переменного тока
Диапазон		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ		3 Гц -5 Гц	1,00 + 0,04
		5 Гц -10 Гц	0,35 + 0,04
		10 Гц -20 кГц	0,06 + 0,04
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
2,000000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,06 + 0,03
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
20,00000 В		3 Гц -5 Гц	1,00 + 0,04
		5 Гц -10 Гц	0,35 + 0,04
		10 Гц -20 кГц	0,08 + 0,04
		20 кГц -50 кГц	0,15 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
200,0000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,08 + 0,03
		20 кГц -50 кГц	0,12 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
300,000 В		3 Гц -5 Гц	1,00 + 0,03
		5 Гц -10 Гц	0,35 + 0,03
		10 Гц -20 кГц	0,08 + 0,03
		20 кГц -50 кГц	0,15 + 0,05
		50 кГц -100 кГц	0,60 + 0,08
		100 кГц -300 кГц	4,00 + 0,50
Метод измерения			истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор)			≤ 5 на полной шкале
Входной импеданс			1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах
Защита по входу			300 ВСКЗ для всех диапазонов
Полоса фильтра AC			режим Slow: 3 Гц - 300 кГц режим Medium: 20Гц – 300 кГц режим Fast: 200 Гц - 300 кГц
Подавление синфазных помех (CMRR)			70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC）
Измерение силы переменного тока
Диапазон		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА		3 Гц- 5 Гц	1,10 + 0,06
		5 Гц - 10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
2,000000 мА		3 Гц-5 Гц	1,10 + 0,04
		5 Гц-10 Гц	0,30 + 0,04
		10 Гц-5 кГц	0,12 + 0,04
		5 кГц-10 кГц	0,20 + 0,25
20,00000 мА		3 Гц-5 Гц	1,10 + 0,06
		5 Гц-10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
200,0000 мА		3 Гц-5 Гц	1,10 + 0,04
		5 Гц-10 Гц	0,30 + 0,04
		10 Гц-5 кГц	0,10 + 0,04
		5 кГц-10 кГц	0,20 + 0,25
1,000000 А		3 Гц-5 Гц	1,10 + 0,06
		5 Гц-10 Гц	0,35 + 0,06
		10 Гц-5 кГц	0,15 + 0,06
		5 кГц-10 кГц	0,35 + 0,70
Метод измерения			прямая связь на предохранителе или шунте; связь по АC - истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор)			≤ 3 на полной шкале
Максимальный ток по входу			в режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ
Шунт			100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A
Измерение частоты и периода
Диапазон		частотный диапазон	годовая погрешность (Tкалибр°C ±5 °C)
200 мВ - 300 В		3 Гц- 5 Гц	0,07
		5 Гц - 10 Гц	0,04
		10 Гц -40 Гц	0,02
		40 Гц -300 кГц	0,007
		300 кГц -1 МГц	0,007
Время стробирования
Диапазон	1 с (0,1ppm)	0,1 с (1ppm)	0,01 с (10ppm)	0,001 с (100ppm)
3 Гц - 5 Гц	0	0,12	0,12	0,12
5 Гц - 10 Гц	0	0,17	0,17	0,17
10 Гц - 40 Гц	0	0,20	0,20	0,20
40 Гц - 100 Гц	0	0,06	0,21	0,21
100 Гц - 300 Гц	0	0,03	0,21	0,21
300 Гц - 1 кГц	0	0,01	0,07	0,07
> 1 кГц	0	0	0,02	0,02
Метод измерения			метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входной импеданс			1 MОм ± 2% в параллели с < 150 пФ
Защита по входу			300 ВСКЗ для всех диапазонов
Измерение температуры		резистивный датчик температуры (RTD)	R0 в пределах от 49 Ом до 2,9 кОм
Тип		частота измерения	годовая погрешность (Tкалибр°C ±5 °C)
α=0,00385		-200°C - 660°C	0,16°C
α=0,00389		-200°C - 660°C	0,17°C
α=0,00391		-200°C - 660°C	0,14°C
α=0,00392		-200°C - 660°C	0,15°C
Термическое сопротивление		при измерении 4-х проводным методом
Тип		диапазон измерений	годовая погрешность (Tкалибр°C ±5 °C)
2,2 кОм		-40°C - 150°C	0,08°C
3 кОм		-40°C - 150°C	0,08°C
5 кОм		40°C - 150°C	0,08°C
10 кОм		40°C - 150°C	0,08°C
30 кОм		40°C - 150°C	0,08°C
Термопары
B		0°C - 1820°C	0,76°C
E		- 270°C - 1000°C	0,5°C
J		- 210°C - 1200°C	0,5°C
K		- 270°C - 1372°C	0,5°C
N		- 270°C - 1300°C	0,5°C
R		- 50°C – 1768,1°C	0,5°C
S		- 50°C – 1768,1°C	0,6°C
T		270°C - 400°C	0,5°C
Параметры совместимых модулей			модуль мультиплексора MC3120 (опция)
Количество каналов			20, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение ( DC, АСскз)			300 Вскз
Ток ( DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3132 (опция)
Количество каналов			32, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			160 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3164 (опция)
Количество каналов			64, 1-проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-18 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3324 (опция)
Количество каналов			20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль коммутации MC3416 (опция)
Количество каналов			16, однополюсный двухпозиционный переключатель (SPDL)
Соединение с модулем цифрового мультиметра			Нет
Скорость сканирования			-
Скорость открытия/закрытия			200 каналов/с
