Корреляционный течеискатель ТЕХНО-АС Искор-3.27.105Д
Оставить отзыв
Гарантия 2 года
Артикул 00-Б0001908 Код товара 124827
Характеристики
Назначение:
определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
1 408 902 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Корреляционный течеискатель ТЕХНО-АС Искор-3.27.105Д
Технические характеристики
ТЕХНО-АС Искор-3.27.105Д | |
|---|---|
Длина диагностируемого участка трубопровода, м | от 10 до 1000
|
Диаметр трубопровода, мм | от 25 до 800
|
Давление в трубопроводе, атм | не менее 1,5
|
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
| |
от 10 до 250 м | не более ±5
|
от 250 до 500 м | не более ±10 |
от 500 до 1000 м | не более ±15 |
Время построения корреляционной функции при усреднении по 60 измерениям, мин
| |
от 10 до 250 м | не более 3
|
от 250 до 500 м | не более 4,5 |
от 500 до 1000 м | не более 4,5 |
Частоты фильтрации сигнала утечки
| |
фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
цифровой фильтр, Гц | от 65 до 4500 |
Общие данные
| |
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500
|
Дисплей | графический, TFT, 320х480 точек
|
Электропитание | встроенные Li-Ion аккумуляторы
|
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6
|
Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 |
Время непрерывной работы, час
| |
в нормальных условиях | не менее 8
|
при пониженной температуре -25°С | не менее 6
|
Средняя наработка на отказ, час | не менее 2000
|
Класс защиты от внешних воздействий
| |
акустического датчика АДК-305 | IP65
|
предусилителя-передатчика УП-305 | IP51 |
корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
Габаритные размеры, мм
| |
акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
предусилителя-передатчика УП-305 | 135x95x78
|
корреляционного приемника КП-305 | 152x203x51 |
Масса, кг
| |
акустического датчика АДК-305 | 0,3 |
предусилителя-передатчика УП-305 | 0,9 |
корреляционного приемника КП-305 | 1,3
|
Характеристики трассопоискового приемника АП-019.3
| |
|---|---|
Характеристики трассопоискового приемника АП-019.3 | |
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
|
Диапазон частот "Широкая полоса" | 0,04…8 кГц
|
Частота фильтра в режиме "Зонд" | 512 Гц
|
Диапазон частот "Радио" | 8…40 кГц |
Динамический диапазон входных сигналов | 120 дБ |
Количество встроенных датчиков | 4 |
Максимальная чувствительность
(режим "График" f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц) | 5 мкА на расстоянии 1 м
|
Объем памяти модуля GPS | 2300 "точек"
|
Подключаемые внешние датчики | CI-105, CI-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
|
Управление чувствительностью | автоматическое – для 2D отображения "Трасса";
полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд";
автоматическое / ручное (по выбору) – для режима "2 частоты" |
Определение глубины залегания трассы | 0...10 м;
автоматически в режиме "Трасса";
по нажатию кнопки в режиме "Зонд" |
Точность определения глубины залегания | ±5%
|
Измерение тока принимаемого сигнала | 0,01...9,99 А;
автоматически в режиме "Трасса" |
Точность определения оси коммуникации, в % от глубины залегания | ±5%
|
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС ("Импульсный" режим)
|
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка
|
Индицируемые параметры | 2D визуализация положения трассы относительно прибора;
глубина залегания трассы;
ток сигнала;
графики уровня сигнала;
сила сигнала;
параметры настройки и управления |
Звуковая индикация | встроенный излучатель:
синтезированный звук ЧМ;
звуковая индикация нажатия кнопок |
Источник питания | 4…7 В:
4 элемента тип "С";
внешний аккумулятор (Power Bank - опция) |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов
|
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут
|
Диапазон температур эксплуатации / хранения | -20…+60°С / -30…+60°С
|
Степень защиты корпуса | IP54
|
Габаритные размеры | 330х140х700 мм
|
Масса | 2,45 кг
|
Характеристики трассировочного генератора АГ-105 | |
Нагрузка "клипсы" или "клещи" | 512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33" |
"Антенные" режимы | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
"Антенные" режимы | встроенная передающая антенна "LC" |
внешняя передающая антенна "АН" | |
Режимы "модуляции" (сигналы специальной формы) | прерывистый "ПР" (кратковременные посылки сигнала);
длительность посылки 0,12 сек.;
частота следования посылок 1 Гц |
-двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); соотношение амплитуд 4/1 (соответственно) | |
Выходные параметры при напряжении питания 12…15 В | |
Выходной ток, А | |
Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" |
3 - при частоте 32768 Гц "33" | |
Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" |
0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" | |
Максимальное выходное напряжение, В | |
В зависимости от "модуляции", ≥ | 32 - в двухчастотном режиме модуляции "2F" |
40 - в других режимах | |
Максимальная выходная мощность, Вт | |
Ограниченная программой, ≥ | 20 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" |
6 - при частоте 32768 Гц "33" | |
Источники питания | |
Напряжение питания | 7...15 В |
Батарейный комплект "тип С×8" | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
Внешние источники питания (не входят в комплект поставки) | -аккумулятор "12 В" (например, автомобильный);
выходное напряжение 11...14 В при токе не менее 4 А |
сетевой блок питания АГ114М.02.020 (дополнительная принадлежность);
выходное напряжение 15 В, мощность 60 Вт | |
Время работы ("жизненный цикл" зависит от качества батарей) | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) |
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
Функциональные особенности | |
Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F";
≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33" |
ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования | |
Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю
|
бесконтактное подключение с применением встроенной передающей антенны "LC"
| |
бесконтактное подключение с применением внешней передающей антенны "АН"
| |
бесконтактное подключение с применением индукционных передающих клещей
| |
Конструктивные параметры | |
Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
Габаритные размеры, мм | 216х180х105 мм |
Вес, кг | 2 |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
|
Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Характеристики электромагнитного датчика EMD-257 | |
Тип преобразователя | резонансная ферритовая магнитная антенна
|
Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
|
Тип питания | от приемника
|
Коммутация резонанса | принудительная (управляется приемником)
|
Характеристики акустического датчика AD-257 | |
Габаритные размеры прибора, не более, мм | 60х130 |
Масса, не более, кг | 0,95 |
Характеристики акустического датчика ADM-227 | |
Масса датчика, кг | 0,225±0,02 |
Масса штыря, кг | 0,115±0,02 |
Габаритные размеры датчика, мм (без соединительного провода) | 105(+2)x31(+1) |
Габаритные размеры штыря, мм | 190(+2)x29(+1) |

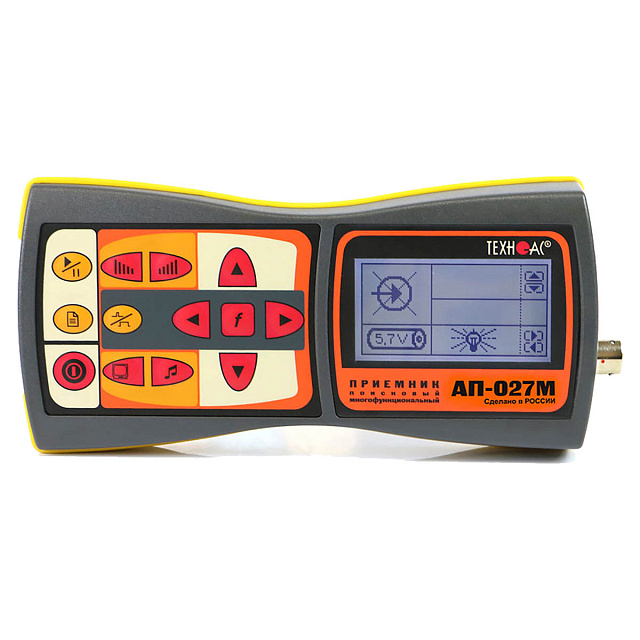

Характеристики трассопоискового приемника АП-027М | |
Электромагнитный трассо-дефектопоиск | |
Вид принимаемого сигнала | непрерывный / прерывистый |
"Широкая полоса" | 0,05…8,6 кГц |
Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц |
Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | |
Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
Головные телефоны - синтезированный звук ЧМ | |
Встроенный излучатель - синтезированный звук ЧМ | |
Акустический трассо-дефектопоиск | |
Вид принимаемого сигнала | монотонный / импульсный |
Частоты цифровой фильтрации | Ограничение диапазона "снизу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона "сверху" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
"Широкая полоса" | 0,09…2,20 кГц / 0,03…0,50 кГц |
Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал |
Общие характеристики трассопоискового приемника АП-027М | |
Визуальная индикация | ЖКИ: символы и значения выбираемых режимов и параметров; анимированная шкала уровня входного сигнала; цифровое значение и анимированная шкала уровня выходного сигнала; график (движущаяся диаграмма) уровня выходного сигнала;
частотный спектр выходного сигнала;
цифровое и графическое отображение уровней выходного сигнала записанных в "памяти" |
Питание | напряжение 4…7 В: аккумуляторы "тип АА" 1,2 В 4 шт.
щелочные (алкалиновые) батареи "тип АА" 1,5 В 4 шт.;
внешний аккумулятор |
Количество сохраняемых значений в памяти | 30
|
Время непрерывной работы, не менее | 20 часов
|
Диапазон эксплуатационных температур | -20…+50ºС
|
Класс защиты | IP54 |
Габаритные размеры | 220x102x42 мм |
Масса | 0,46 кг |

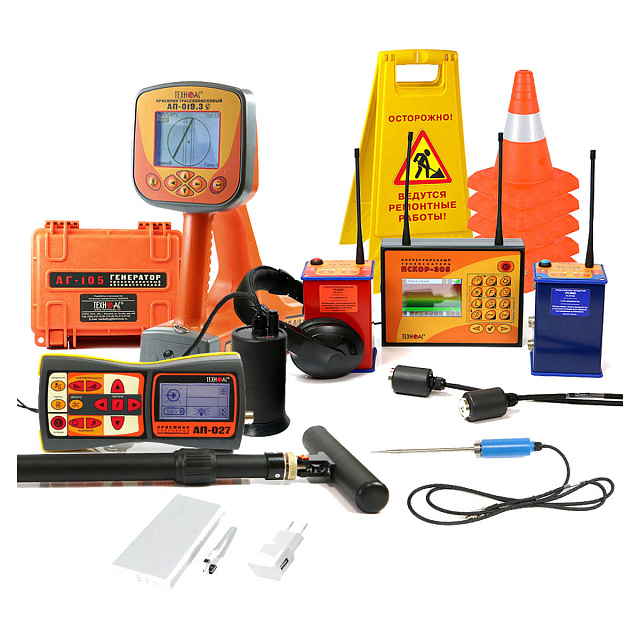

Комплектация

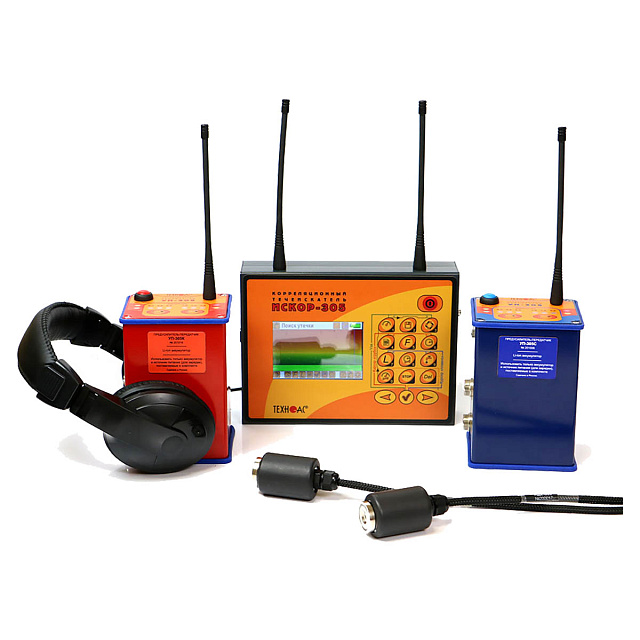

- 1 Корреляционный приемник КП-305
- 2 Предусилитель-передатчик УП-305К
- 3 Предусилитель-передатчик УП-305C
- 4 Акустический датчик АДК-305 - 2 шт.
- 5 Антенна И305 - 4 шт.
- 6 Зарядное устройство И305.02.010
- 7 Источник питания И305.02.020
- 8 SD-карта (8 Гб)
- 9 Картридер USB2.0 SD/MicroSD
- 10 Наушники с регулировкой громкости
- 11 Наушники

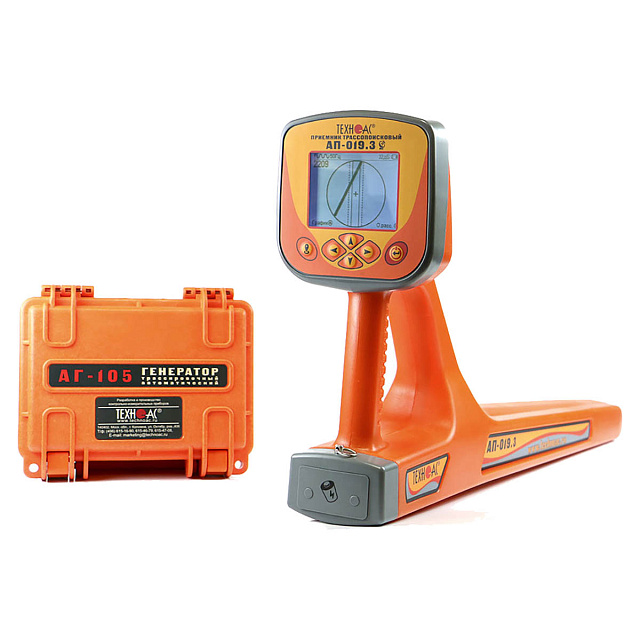

- 12 Генератор трассировочный АГ-105
- 13 Трассопоисковый приемник АП-019.3
- 14 Трассопоисковый приемник АП-027M

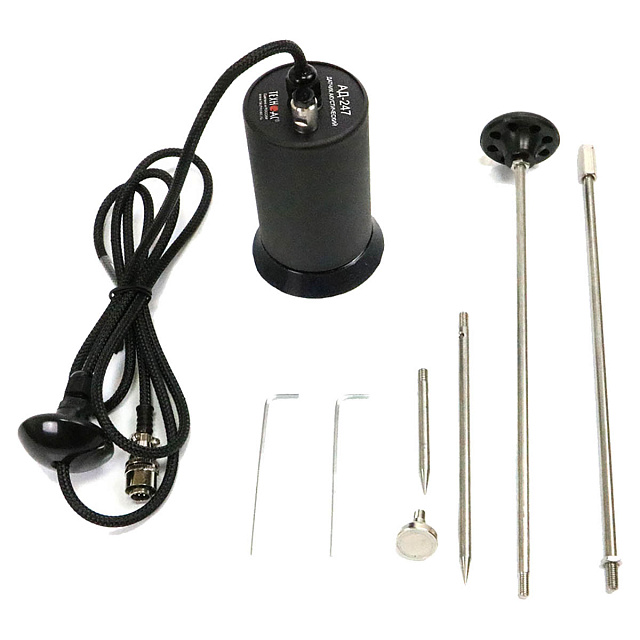

- 15 Комплект акустического датчика AD-257

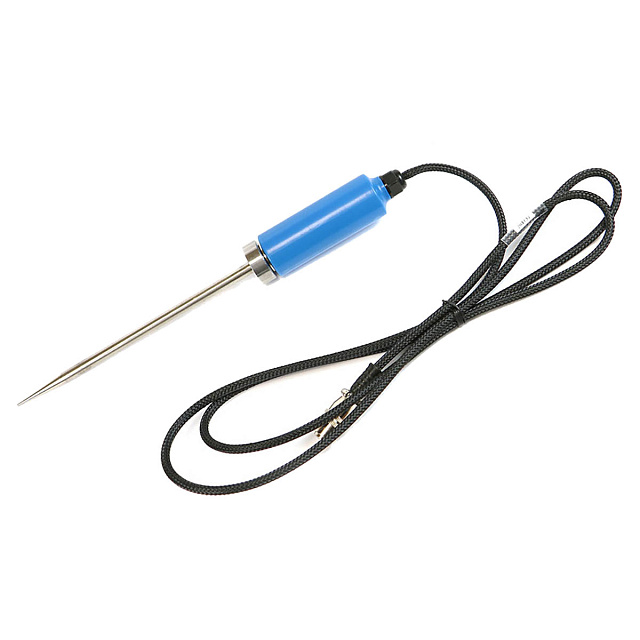

- 16 Акустический датчик малогабаритный ADM-227 с функцией магнитного датчика

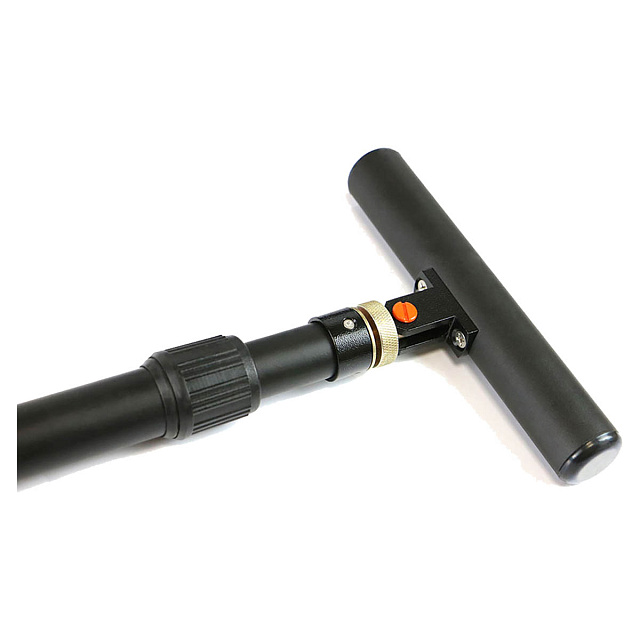

- 17 Датчик электромагнитный EMD-247
- 18 Батарейка типоразмер R14 алкалиновая - 12 шт.
- 19 Батарейка типоразмер AA алкалиновая - 4 шт.
- 20 Диск CD-R ПО АП-019.3
- 21 Кабель USB 2,0 AM-mini USB 1 м
- 22 Кабель АГ105.02.020
- 23 Кабель АГ120.02.020
- 24 Кабель АГ120.02.050
- 25 Кабель AP027.02.030
- 26 Штырь АГ110.02.004 - 2 шт.
- 27 Колпачок изоляционный d=8 мм - 2 шт.
- 28 Контакт магнитный АГ120.02.090 - 2 шт.
- 29 Отвертка крестовая

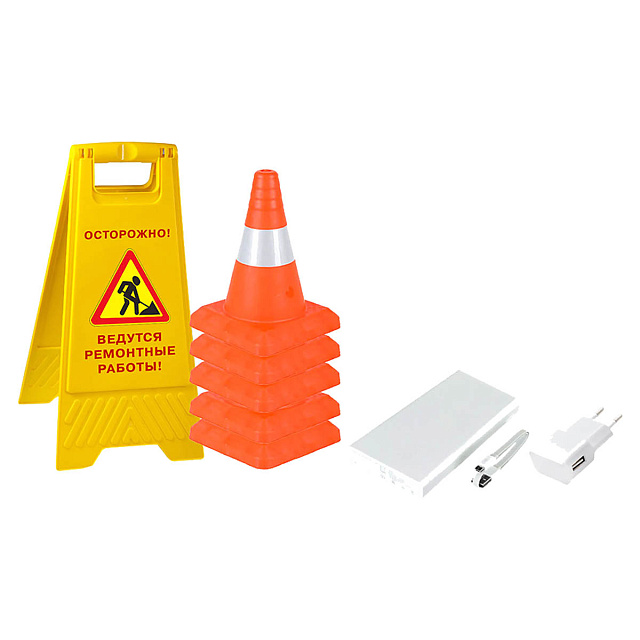

- 30 Power bank, 20 000 mAh
- 31 Конус дорожный, высота 30 см - 5 шт.
- 32 Аварийный знак "Люк открыт" или "Идут работы"
- 33 Чехол 53212 (сумка для приемник АП-019)
- 34 Чехол 53222 (сумка для комплекта)
- 35 Чехол 53186 (сумка для EMD-257)
- 36 Кейс И305.02.030.
- 37 Руководство по эксплуатации - 4 шт.
