Токовый пробник Rohde & Schwarz RT-ZP10

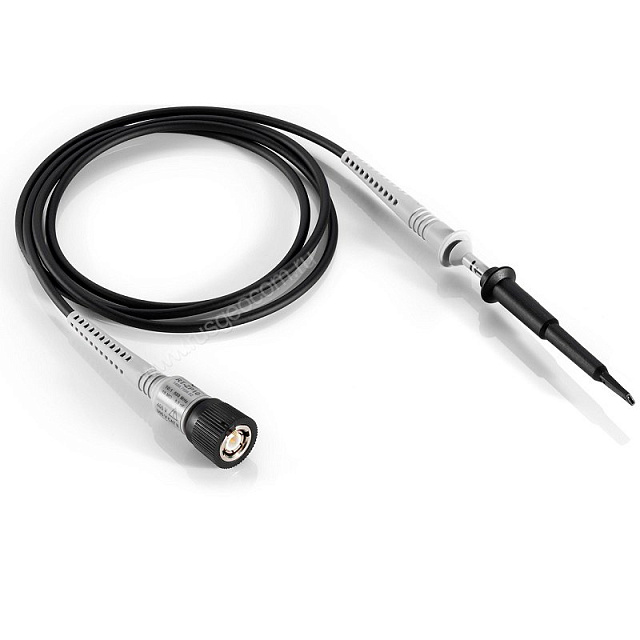

RT-ZP10 – высоковольтовый измерительный пробник (щуп) пассивного типа, рекомендованный к использованию с осциллографами семейства RTC1002, RTM3000, RTA4004, RTE1000 от фирмы Rohde & Schwarz.

Пассивные пробники позволяют проводить исследования НЧ-сигналов в ситуациях, когда к точности измерений особых требований не предъявляется. Если контролируемый сигнал содержит ВЧ-компоненты, или требуется минимизировать нагрузку на испытываемое устройство, должны использоваться пробники активного типа.

RT-ZP10 работает в полосе частот 500 М, имеет входное сопротивление 10 Мом, резистивный делитель с коэффициентом 10:1 и входную емкость 9,5 пФ. Максимальное входное напряжение элемента составляет 400 В. Поскольку в конструкцию пробника не входят активные компоненты (усилители и проч.), источники питания ему не нужны.

Преимущества пробника :

• эргономичная конструкция;
• высокая механическая прочность;
• гарантия надежного соединения с тестируемым устройством;
• невысокая цена (по сравнению с пробниками активного типа).
