Рефлектометр векторный Планар Caban R54
Рефлектометр векторный Planar CABAN R54 представляет собой однопортовый измеритель базового уровня, который может использоваться для контроля характеристик антенных устройств, трактов и прочих радиоэлектронных компонентов в полосе частот от 85 МГц до 5,4 ГГц. Помимо определения параметров отражения и потерь в линиях, обеспечивается возможность измерения также и других S-характеристик при задействовании двух таких радиоизмерительных приборов – благодаря двунаправленной конструкции порта, реализующего и функции приемника, и источника тестового сигнала. Данная модель обладает наименьшими размерами и весом в линейке CABAN, а также наиболее доступной ценой.
Конструкционные особенности

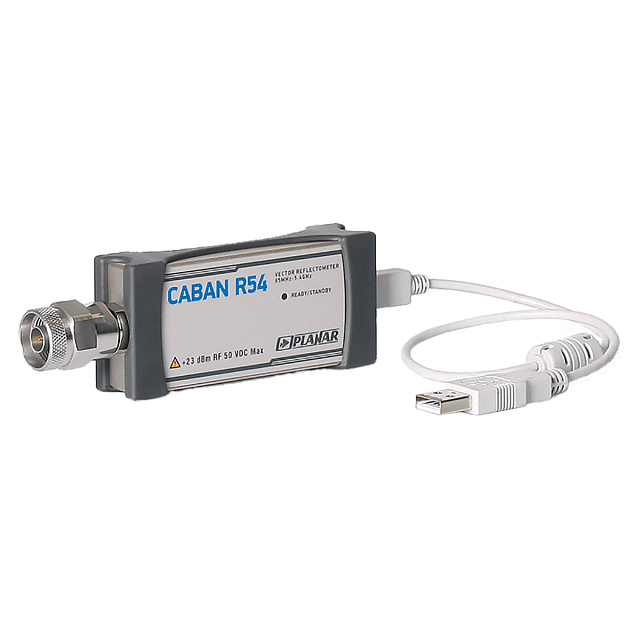

За счет компактного исполнения векторный рефлектометр Planar CABAN R54 может напрямую подключаться к объекту контроля через 50-омную N-вилку с присоединительным размером 7,0/3,04 мм. Для компьютерного управления и питания измерительного блока используется общий USB интерфейс. Широкий диапазон рабочих температур, от –10 до +50°C, позволяет производить измерения в производственных и полевых условиях, обеспечивая возможность проверки параметров объектов контроля в местах стационарного размещения. С целью улучшения защищенности от случайных физических воздействий прибор снабжен эластичной накладкой, прикрывающей грани корпуса.
Функциональные возможности
Однопортовый векторный рефлектометр Planar CABAN R54 способен производить измерения путем частотного сканирования, охватывая за цикл до 100 000 точек. Подготовка к измерениям занимает меньше времени, по сравнению со старшими сериями семейства CABAN. Для расширения динамического диапазона предусмотрена возможность установки выходной мощности тестового сигнала на двух уровнях: –10 или –30 дБм. Управление измерительным модулем может производиться с помощью ПК, планшета или ноутбука с ОС Windows либо Linux. Графический интерфейс комплектного ПО RVNA обладает высокой наглядностью и интуитивной понятностью, позволяя просматривать на дисплее ПК результаты в виде графиков и диаграмм, сравнивать предыдущие показания с текущими, выполнять необходимые измерения и анализ с задействованием маркерных и математических функций.
Преимущества
- Поддержка удаленного режима управления с задействованием технологии COM/DCOM.
- Возможность использования в составе автоматизированных измерительных стендов.
- Реализация режима допускового контроля ускоряет и упрощает проверку параметров серийных изделий.
