Программная система ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ является подсистемой программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности: анализ и интерпретация результатов повторяющихся геодезических измерений при наблюдениях за деформационно-осадочными процессами, а также возможностью расчета линии тренда развития деформационно-осадочных процессов.

ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ может применяться для мониторинга состояния зданий и сооружений, для наблюдения за деформационно-осадочными процессами, контроля опасных участков и для других задач.

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ

  • Широкий набор форматов входных данных, возможность настраиваемого импорта в пользовательских форматах.
  • Полная поддержка форматов ТИМ КРЕДО ДАТ и ТИМ КРЕДО НИВЕЛИР.
  • Возможность использования растровых подложек и векторных данных в распространенных форматах для облегчения восприятия информации и отображения внешнего вида деформируемого объекта.
  • Возможность настройки форм выходной документации под требования пользователя и стандарты предприятия.

ИСХОДНЫЕ ДАННЫЕ:

  • Данные, полученные в результате импорта файлов:
  • проектов GDS (КРЕДО ДАТ 3.10-3.12), GDS4 (КРЕДО ДАТ 4.0-4.1), GDS5 (КРЕДО ДАТ 5.0-5.x, ТИМ КРЕДО ДАТ);
  • проектов NIV (КРЕДО НИВЕЛИР 1.х-2.х) и NIV3 (КРЕДО НИВЕЛИР 3.х, ТИМ КРЕДО НИВЕЛИР);
  • проектов ТИМ КРЕДО ТРАНСФОРМ и растровых подложек (BMP, TIFF, TIF, JPG, JPEG, PNG, GIF, ECW и JPEG2000) с файлами привязки и со встроенной привязкой;
  • проектов ТИМ КРЕДО (TopoXML);
  • файлов обменного формата (DXF/DWG);
  • текстовых файлов произвольного формата.
  • Данные, введенные с клавиатуры.
  • Ввод дополнительных данных наблюдений.

ОСНОВНЫЕ ФУНКЦИИ

  • Анализ устойчивости контрольных пунктов каркасной сети геодезического обоснования в плане и по высоте по отношению к начальному и предыдущему циклам наблюдений в соответствии с установленными в подсистеме допусками.
  • Анализ скоростей движения контрольных пунктов по всем циклам с выводом данных в табличном виде в протокол.
  • Расчет линии тренда развития деформационно-осадочных процессов на основании результатов геодезических измерений, включая различные модели аппроксимации данных: линейная функция, квадратичная парабола, периодическая функция, экспоненциальная функция, полиномиальная функция. Для каждой из моделей выполняется расчет достоверности. Прогнозирование на заданную дату с расчетом доверительных интервалов прогноза.
  • Вычисление параметров для отдельных деформационно-осадочных марок:
  • текущая и суммарная абсолютная осадка марок с выделением цветом в таблице Пункты значений, превысивших установленные допуски;
  • текущее и суммарное плановое смещение марок с выделением цветом в таблице Пункты значений, превысивших установленные допуски.
  • Расчет следующих геометрических характеристик плановых деформаций:
  • дилатация – относительное изменение площади деформируемой поверхности. Вычисленные значения дилатации могут отображаться в виде изолиний равных изменений масштаба;
  • сжатие и растяжение. Данные этих расчетов могут быть представлены в виде векторов и в виде изолиний равных значений;
  • вращение. Данные по вращению элементов поверхности отображаются в окне Схема в виде подписей.

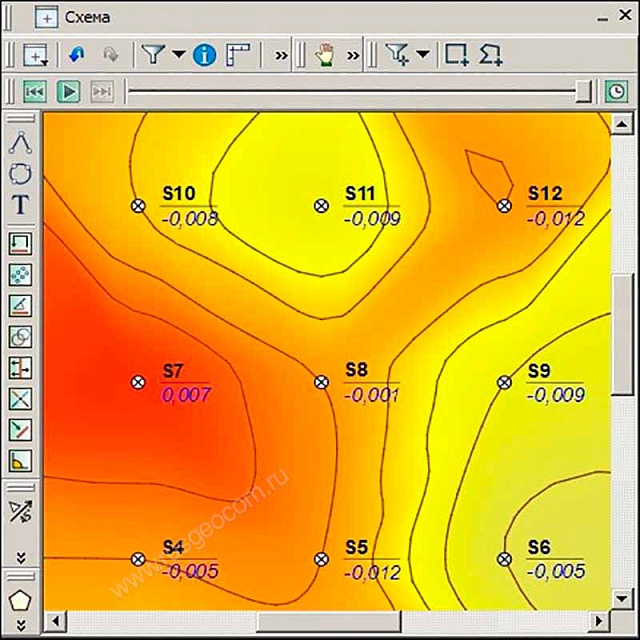

  • Построение и отображение при помощи изолиний и градиентной заливки следующих видов деформационной поверхности: абсолютное смещение марок по высоте, скорости смещения марок по высоте, максимальной кривизны деформационной поверхности, изменение произвольных пользовательских данных, измеренных совместно с положениями марок, значения устойчивости контрольных пунктов в плане и по высоте.
  • Вычисление значений крена и прогиба для линейных объектов (линий профилей), наклона и кручения для башенных сооружений.
  • Создание объекта по маркам, расположенным на внешнем контуре зданий и сооружений, расчет величины и направления наклона, назначение оси объекта, расчет значений прогиба, вывод графиков и ведомостей по смещениям всего объекта и по деформациям оси.
  • Установление допустимых значений и расчет колебаний отметок головок рельсов в одном сечении, отметок рельсов на соседних колоннах, а также контроль сужения/расширения колеи кранового пути с учетом используемого типа крана.

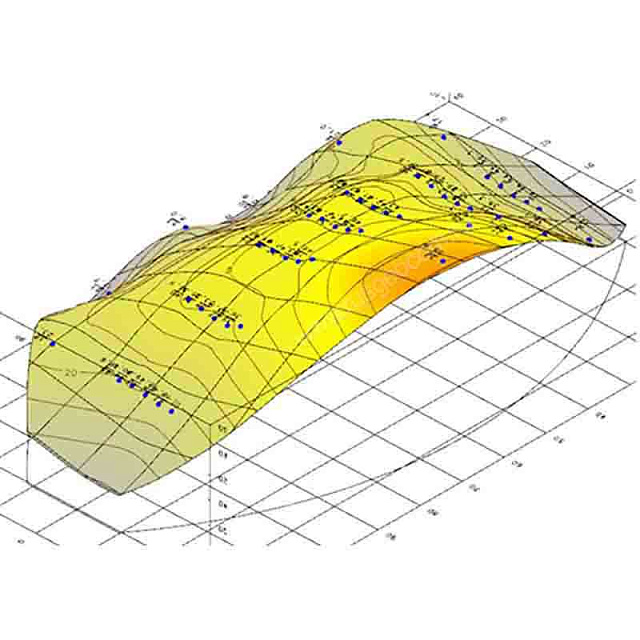

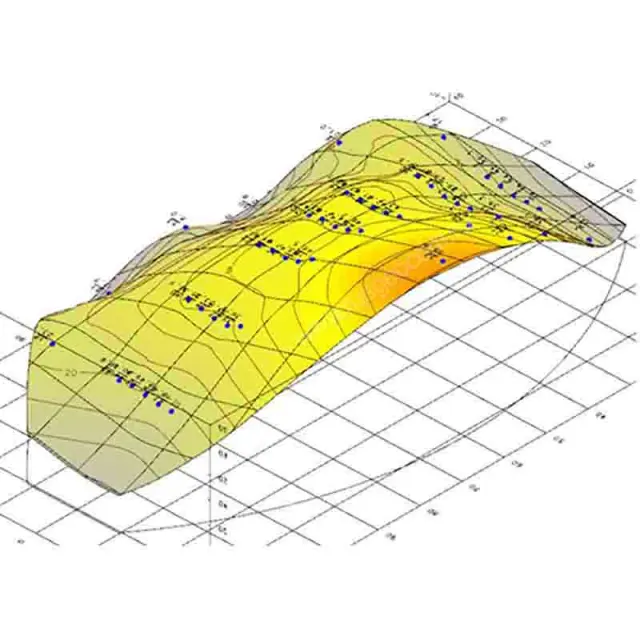

  • Создание полноценной трехмерной визуализации деформационной поверхности в виде ортографической или центральной проекции с возможностью просмотра динамики процессов в режиме анимации.
  • Вычисление параметров для пары деформационно-осадочных марок: продольный, поперечный и вертикальный сдвиги.
  • Вычисление пропущенных значений результатов наблюдений марок.
  • Смещение перезаложенных марок в плане и по высоте на указанное пользователем значение.
  • Создание линий профилей по маркам и вычисление движений марок профиля по высоте.
  • Создание пользовательских систем координат для блоков, в том числе непараллельных исходной плоскости, с возможностью автоматического расчета параметров системы координат.
  • Построение траекторий и векторов движения марок в плане.
  • Расчет пространственно-временных графиков вертикальных смещений и скоростей для линий профиля и осей объектов.
  • Отображение и визуализация деформационной поверхности на заданные значения даты и времени.
  • Экспорт в чертежную модель деформационной поверхности траекторий и векторов движения марок в плане, а также дополнительных подписей.
  • Интерактивное решение инженерно-геодезических задач: обмер, створ-перпендикуляр, линейная и полярная засечки, проекция, пересечение, сетка точек, расчет угла.
  • Распределение вспомогательных элементов по слоям с возможностью управления видимостью и захватом элементов, расположенных в них.
  • Использование поставочных веб-карт (Google, Bing, Ресурсов Росреестра) и добавление сторонних интернет ресурсов для использования в виде подложки в проекте.

РЕШАЕМЫЕ ЗАДАЧИ:

  • Анализ устойчивости пунктов плановой и высотной опорной геодезической сети — контрольных пунктов.
  • Расчет параметров скоростей движения контрольных пунктов.
  • Анализ результатов циклов наблюдений за смещением деформационно-осадочных марок.
  • Анализ результатов циклических измерений произвольных физических величин, выполненных совместно с геодезическими наблюдениями деформаций и осадок.
  • Расчет абсолютных значений вертикальных осадок и плановых деформаций.
  • Расчет скорости вертикальных осадок и плановых деформаций.
  • Расчет крена фундамента и наклона стен сооружения.
  • Расчет деформаций зданий и сооружений по маркам, расположенным по внешнему периметру.
  • Расчет кривизны деформационной поверхности.
  • Расчет средней осадки, неравномерности осадки, коэффициентов аппроксимирующей плоскости.
  • Расчет отметок перезаложенных марок с помощью корреляционного анализа.
  • Построение пространственно-временных графиков осадок, смещений и скоростей для линий профиля и осей зданий (сооружений).
  • Расчет подкрановых путей.
  • Расчет деформации башенных сооружений.
  • Реализован расчет параметров скоростей движения опорной сети.
  • Расчет отметок перезаложенных марок.

РЕЗУЛЬТАТЫ

  • Чертежи графиков по отдельным маркам и по линиям профиля:

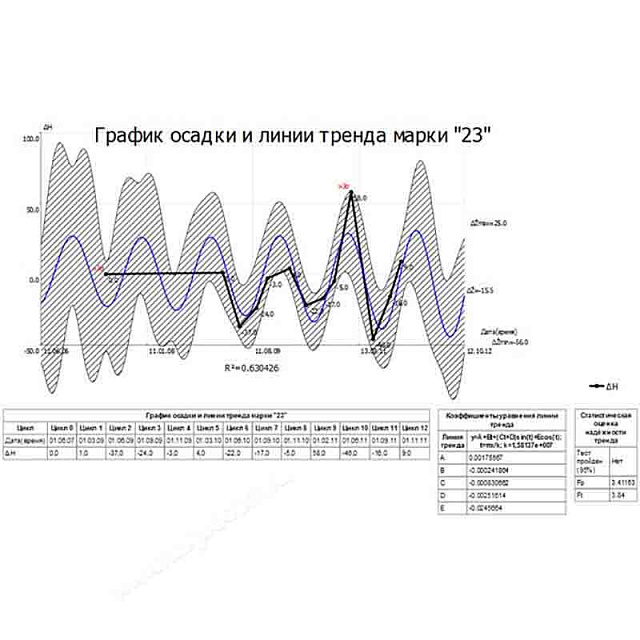

  • График развития осадок во времени с вычислением коэффициентов уравнения выбранной линии тренда и указанием прогноза движения марок на указанное время. Отображение области СКО линии тренда. Вывод в подпрофильных таблицах значений дополнительных характеристик из таблицы Наблюдения.
  • График развития деформаций во времени.
  • График скоростей осадок.
  • График двух переменных величин, изменяющихся во времени.

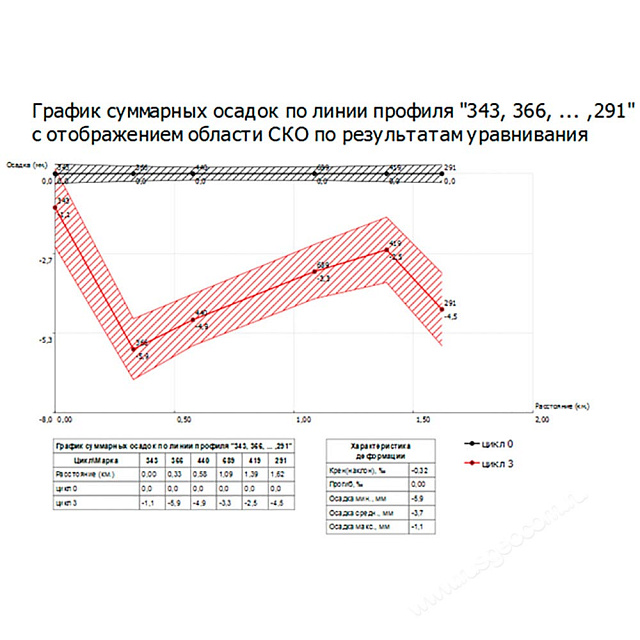

  • График абсолютных осадок по линии профиля.
  • График пространственно-временных смещений и скоростей.
  • Профиль подкранового пути.
  • Деформация башенного сооружения.
  • Чертежи деформационной поверхности, созданной по результатам абсолютных смещений по высоте, скорости смещений, максимальной кривизне деформационной поверхности в опорных точках.
  • Экспорт схемы наблюдений и расположения марок в формате TopoXML.
  • Экспорт файлов в формате DXF/DWG, MIF/MID, PDF, SVG.
  • Протокол анализа устойчивости контрольных пунктов.
  • Ведомости и отчёты с возможностью настройки пользовательского шаблона:
  • Ведомости контрольных пунктов;
  • Ведомости осадок марок и марок профиля;
  • Ведомость кривизны и дилатации;
  • Отчёт по устойчивости сети (суммарный и текущий);
  • Сводные каталоги всех рассчитываемых в ТИМ КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ деформационных характеристик с выводом данных в формат HTML с максимальной расчетной точностью:
  • Сводный каталог осадочных и деформационно-осадочных марок;
  • Сводная ведомость осадок марок;
  • Каталог координат и высот осадочных и деформационных марок.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации. Системно-технические требования для Менеджера защиты Эшелон II находятся здесь.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

  • Astra Linux Common Edition,
  • Microsoft Windows 7 x64 Edition Service Pack 1,
  • Microsoft Windows 8.1 x64.
  • Microsoft Windows 10 x64,
  • Microsoft Windows 11 x64.
