Данная конфигурация представляет собой специализированный инструмент для обработки данных мобильного сканирования и фотофиксации автодорог. Её ключевая задача — автоматизированное и полуавтоматическое распознавание, создание и анализ объектов дорожной инфраструктуры, а также средств организации дорожного движения (ОДД) с последующей интеграцией данных в проектные решения. Комплекс включает функционал ТИМ КРЕДО 3D СКАН и право на обновления в течение 12 месяцев.
Основные функциональные возможности:
1. Автоматическое распознавание объектов

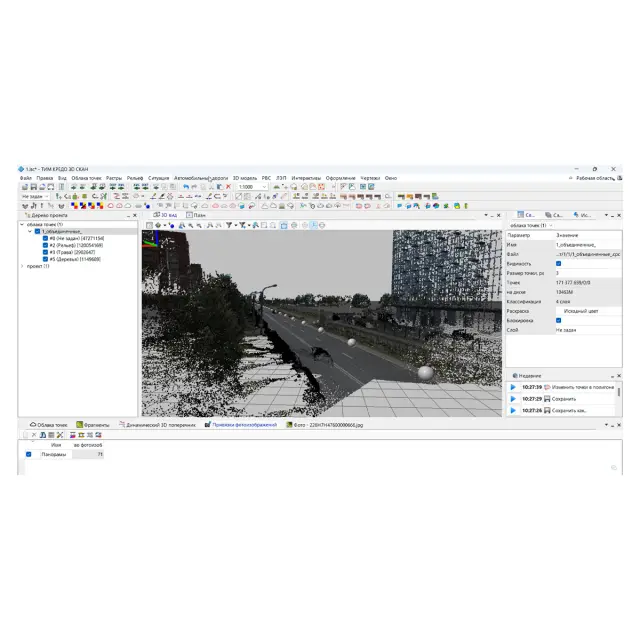

Программа выполняет автоматическую идентификацию следующих элементов дорожной инфраструктуры по данным лазерного сканирования (облакам точек):
- Элементы разметки (на основе данных интенсивности отражения).

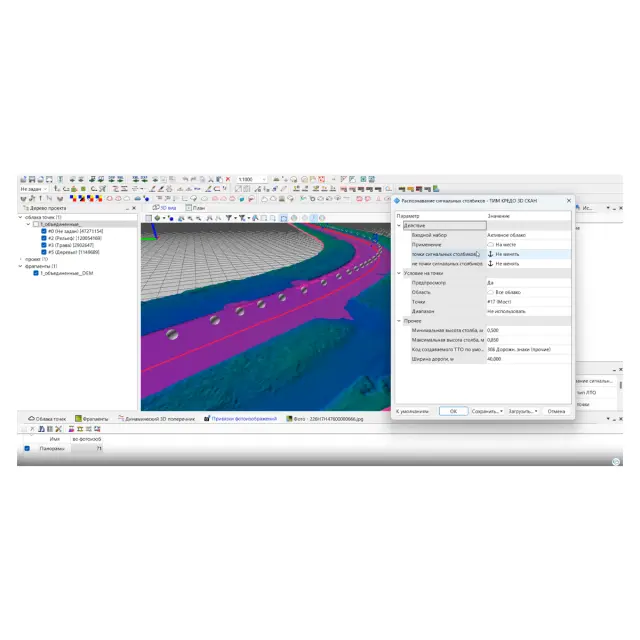

- Опоры (столбы) дорожных знаков и сигнальные столбики.
- Элементы земляного полотна: бровки и подошвы.
- Кромки дорожного покрытия (при наличии четкого перепада высот относительно обочины).
- Бордюрные камни.
Для повышения точности автоматизации поддерживается импорт траектории движения сканирующего комплекса с последующим расчетом примерного положения оси дороги.
2. Создание и редактирование объектов
Пользователь может создавать и редактировать объекты дорожной инфраструктуры как вручную, так и в полуавтоматическом режиме, используя несколько видов:
- План (вид сверху).
- 3D-вид.
- Окно динамического 3D-поперечника.
- Графические окна сечений.
Доступно создание по облаку точек следующих объектов: дорожные знаки, светофоры, а также точечная, линейная и площадная разметка.
3. Распознавание дорожных знаков с использованием ИИ
В программе реализован автоматический процесс поиска и классификации дорожных знаков по ГОСТ Р 52290-2004 на основе фотоизображений, полученных при сканировании:
- Поиск: Осуществляется с применением современной нейросетевой модели-детектора.
- Классификация: Найденные области классифицируются ИИ-классификатором.
- Локализация: Полученные с фотографий координаты используются для точного определения положения плоскости знака в облаке точек.
После автоматической обработки запускается интерактивный режим проверки (валидации) результатов, где пользователь может скорректировать класс знака, его положение или добавить пропущенные объекты. Система поддерживает распознавание большинства типовых знаков. Также доступна и полностью ручная расстановка знаков.
4. Анализ состояния дорожного полотна
Конфигурация предоставляет инструменты для оценки параметров дороги на основе данных лазерного сканирования:
- Расчет ровности: Определение индекса ровности (IRI) с формированием соответствующей ведомости и графика.
- Выявление дефектов: Анализ колеи, выбоин, оценки состояния обочин с графической визуализацией результатов.
- Расчет уклонов: Вычисление продольных и поперечных уклонов дорожного покрытия с заданным шагом измерений по облаку точек.
Данная конфигурация является развитием дорожного функционала и направлена на максимальную автоматизацию процессов работы с данными сканирования для целей проектирования ОДД, обеспечивая бесшовную передачу результатов в требуемые заказчику форматы.
Купить программную систему ТИМ КРЕДО 3D СКАН, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
