Пробник осциллографический с оптической изоляцией RIGOL PIA1020

Оставить отзыв

Гарантия 1 год

Артикул 132217 Код товара 132217

RIGOL PIA1020 - пробник осциллографический с оптической изоляцией

Характеристики

Коэффициент подавления синфазных помех (CMRR):

180 дБ (на постоянном токе) ~ 122 дБ (на частоте 200 МГц)

Прецизионная точность преобразования:

1% (DC Gain)

Все характеристики

Новая разработка RIGOL – пробник осциллографический с оптической развязкой. Модель PIA1020 обеспечивает...

Перейти к описанию

Аксессуары для приборов Rigol

1 633 500 ₽ Последняя цена

Описание и характеристики

Пробник осциллографический с оптической изоляцией RIGOL PIA1020

О товаре
Характеристики

Новая разработка RIGOL – пробник осциллографический с оптической развязкой. Модель PIA1020 обеспечивает высокую электрическую безопасность пользователя в совокупности с превосходными эксплуатационными характеристиками в широком диапазоне частот. Коэффициент подавления синфазных помех (CMRR) от 180 дБ (на постоянном токе) до 122 дБ (на частоте 200 МГц), а также прецизионная точность преобразования 1% (DC Gain).

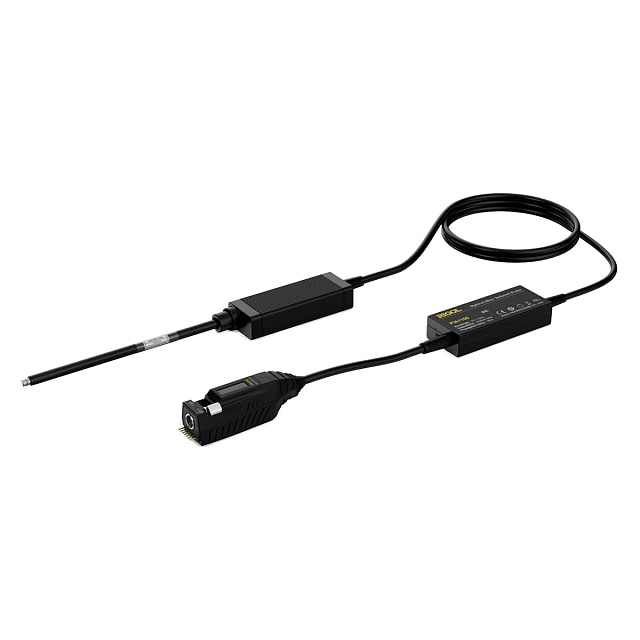

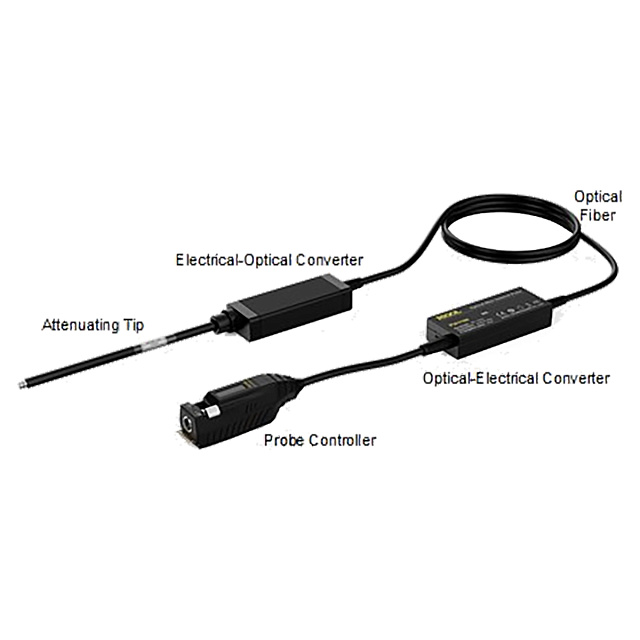

Высокий уровень развязки достигается благодаря использованию оптоволоконной среды для передачи измеряемого сигнала и обусловленной этим фактором специальной конструкции пробника, включающей в себя: сменные наконечники, электронно-оптический преобразователь/конвертер, оптоволоконный кабель, оптоэлектронный преобразователь/конвертер, контроллер пробника с адаптером для подключения к интерфейсу пробников осциллографа RIGOL.

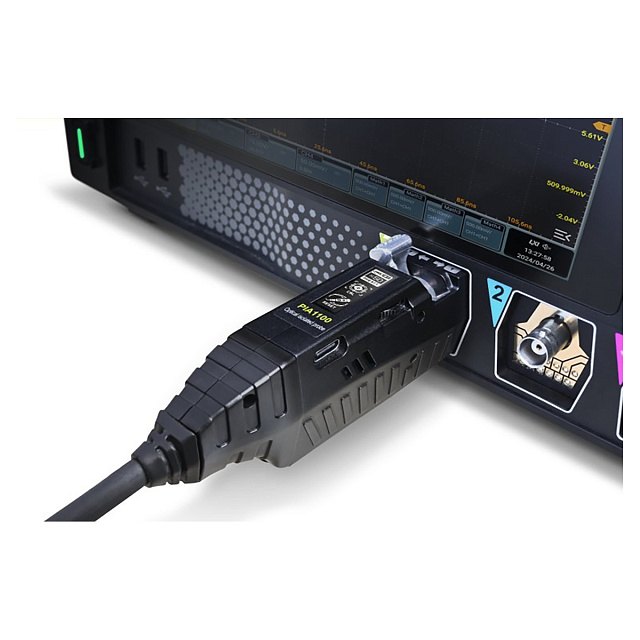

Используемая в PIA1000 технология Plug-and-Play позволяет автоматически распознавать интерфейсы осциллографов RIGOL серий MSO8000, DHO4000 и DS70000.

Применение

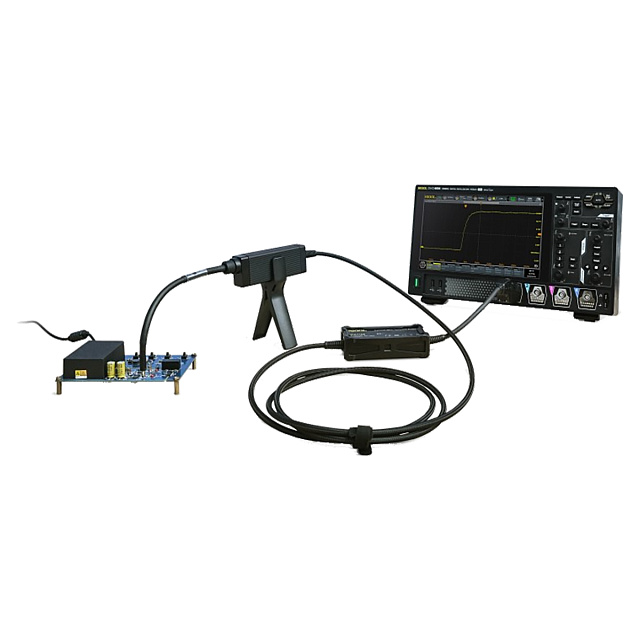

Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами)
Проектирование приводов двигателей, преобразователей мощности, электронных балластов

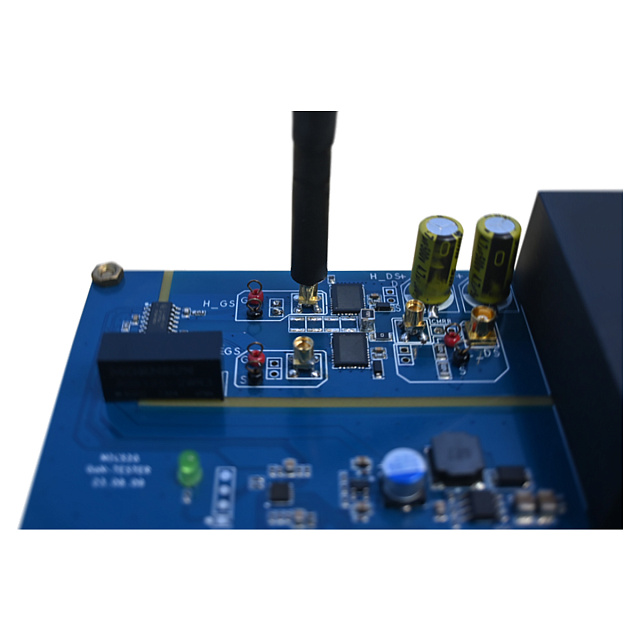

Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT
Тестирование инверторов, импульсных источников питания
Безопасное испытание изоляционных материалов с помощью высокого напряжения
Высоковольтные, в том числе и широкополосные, приложения
Измерения электрических величин с помощью приборов, изолированных от цепей заземления

Назначение

Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях.

Особенности и преимущества

Верхняя рабочая частота 200 МГц
Синфазное входное напряжение до 85 кВ ПИК
Дифференциальные напряжения от ±0,01 В до ±2500 В (с различными ослабляющими наконечниками)
Коэффициент подавления синфазных помех до 122 дБ на частоте 200 МГц
Быстрый отклик, сразу после включения питания, отсутствие необходимости "прогрева" (времени выхода на рабочий режим)
Точность 1% усиления по постоянному току.

Купить пробник осциллографический с оптической изоляцией RIGOL PIA1020, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики

	RIGOL PIA1020
Рабочий частотный диапазон			DC – 200 МГц
Время нарастания фронта переходной характеристики			≤ 1,75 нс
Коэффициент подавления синфазных помех			DC: 180 дБ 200 МГц: 122 дБ
Напряжение в дифференциальном режиме			± 6250 В
Задержка распространения сигнала (длина оптоволоконного кабеля 2 м)			18,5 нс
Диапазон напряжения смещения			± 1,25 В
Шум			≤ 2 мВ_СКЗ@0 дБ ≤ 400 мкВ_СКЗ@20 дБ
Электропитание			от интерфейса пробников осциллографа RIGOL или через USB type-C интерфейс
Нестабильность коэффициента передачи (DC Gain accuracy), тип			1%
Синфазное входное напряжение (Common Mode Voltage)			до 85 кВ _ПИК
Соответствие стандарту безопасности			IEC 60825-1
Сменные ослабляющие наконечники
Тип	Коэффициент ослабления	Диапазон изменения напряжения
TIP-MMCX-10X-02 (опционально)	10:1	± 12,5 В
TIP-MMCX-10X-02 (опционально)	1:1	± 1,25 В
TIP-MMCX-20X-02 (в базовой комплектации)	20:1	± 25 В
TIP-MMCX-20X-02 (в базовой комплектации)	2:1	± 2,5 В
TIP-MCX-500X-02 (опционально)	500:1	± 625 В
TIP-MCX-500X-02 (опционально)	50:1	± 62,5 В
TIP-MCX-1000X-02 (опционально)	1000:1	± 1250 В
TIP-MCX-1000X-02 (опционально)	100:1	± 125 В
Адаптеры и коаксиальные кабели
Тип		Рабочие напряжения
MCX адаптер		< 3000 В _{ПИК-ПИК}
MMCX адаптер		< 300 В _{ПИК-ПИК}
MCX коаксиальный кабель		< 3000 В _{ПИК-ПИК}
MMCX коаксиальный кабель		< 300 В _{ПИК-ПИК}
LCX коаксиальный кабель		< 8000 В _{ПИК-ПИК}

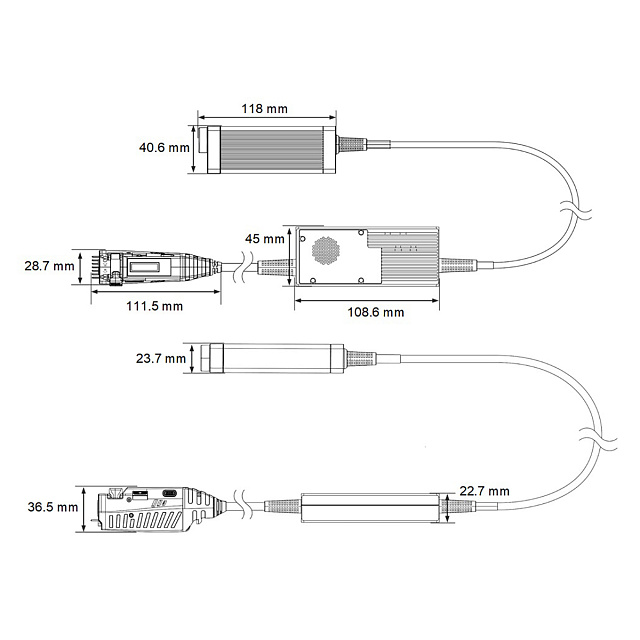

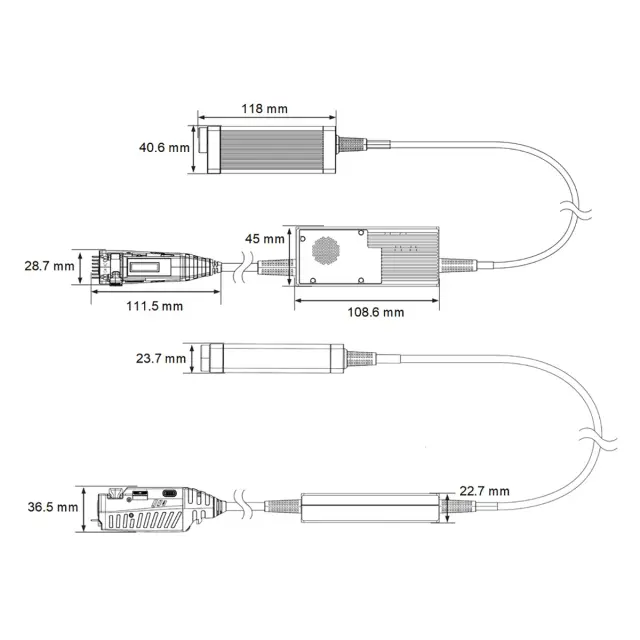

Габаритные размеры
Оптоволоконный кабель (E-O Converter to O-E Converter)			2 м
Коаксиальный кабель (O-E Converter to Probe Controller)			25 см

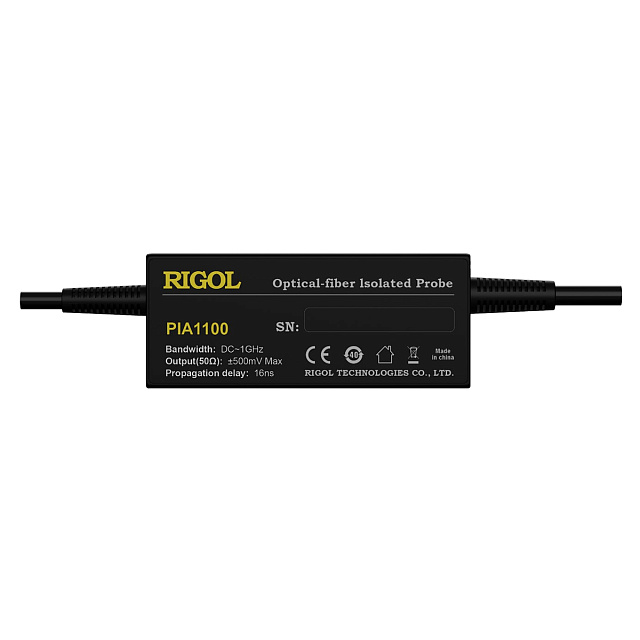

Опто-электронный конвертер			108,6 x 45 x 22,7 мм

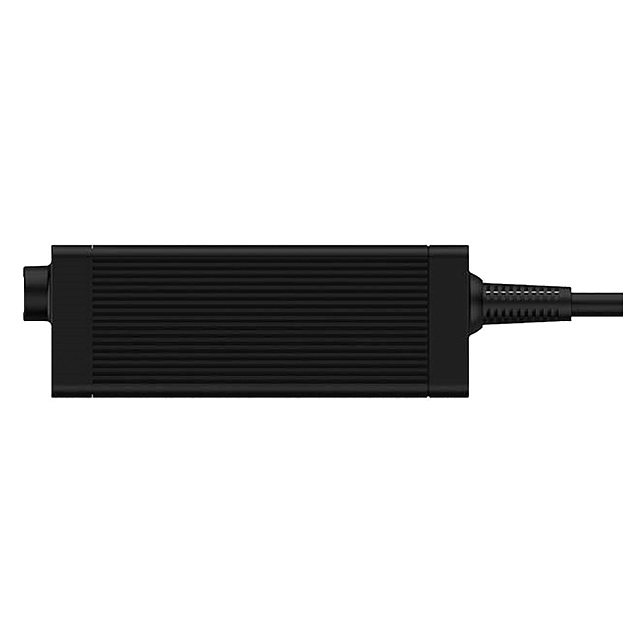

Электронно-оптический конвертер			118 x 40,6 x 23,7 мм

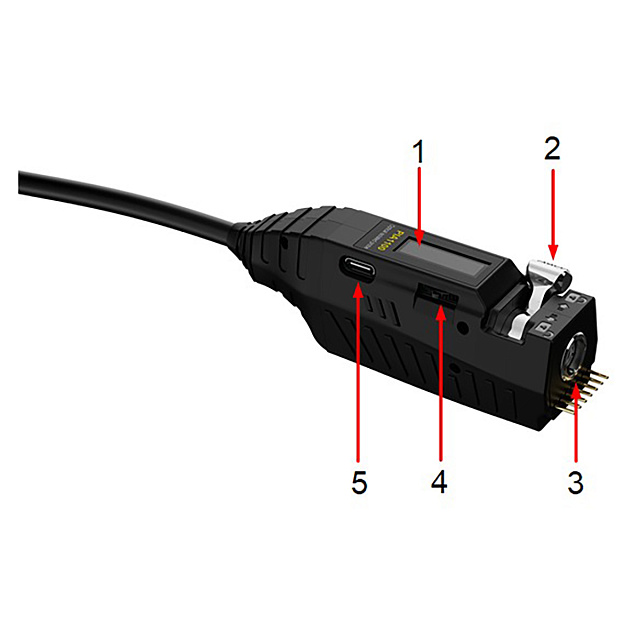

Контроллер пробника			111,5 x 28,7 x 36,5 мм
Условия эксплуатации
Диапазон температур рабочих хранения		от 0°C до +40°C от -20°C до +70°C
Относительная влажность воздуха рабочая хранения		5% ~ 85 % до +40°C (без конденсата) 5% ~ 45 % +40°C ~ +70°C (без конденсата)

Полные характеристики

Комплектация

1 Пробник осциллографический с оптической изоляцией PIA1020
2 Ослабляющий наконечник TIP-MCX-20X-05
