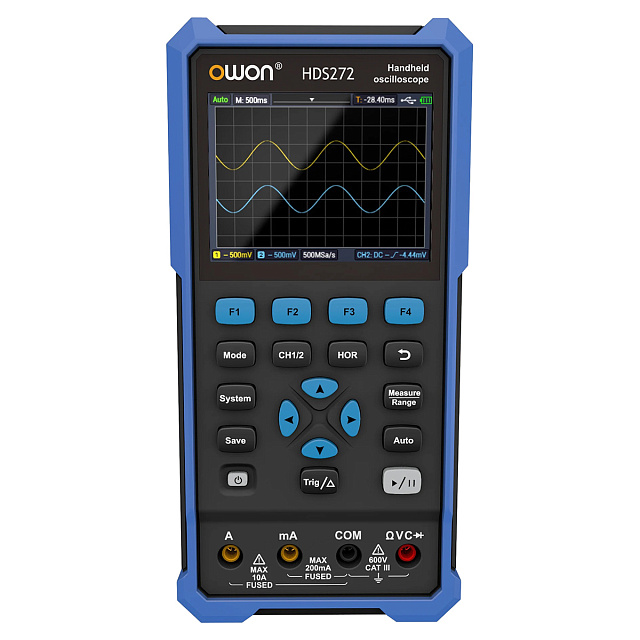

Портативный осциллограф OWON HDS272

Оставить отзыв

Гарантия 1 год

Артикул 240258 Код товара 129389

Характеристики

Полоса пропускания:

70 МГц

Количество каналов:

Все характеристики

OWON HDS272 - это не просто осциллограф-мультиметр, это устройство, которое открывает новые возможности для...

Перейти к описанию

Осциллографы OWON

Под заказ

18 308 ₽

Нашли дешевле? Сообщите нам!

Платите частями

Удобный способ оплаты по

2 842 ₽

Описание и характеристики

Код товара 129389

Портативный осциллограф OWON HDS272

18 308 ₽

OWON HDS272 - это не просто осциллограф-мультиметр, это устройство, которое открывает новые возможности для инженеров и технических специалистов в области измерения и анализа электрических сигналов. Одним из ключевых преимуществ модели является наличие двух каналов, что позволяет анализировать два сигнала одновременно. Это особенно удобно при работе с многоканальными системами, где необходимо одновременно контролировать несколько параметров.

Широкий диапазон частот

С полосой пропускания 70 МГц, цифровой осциллограф предоставляет возможность исследования сигналов в широком диапазоне частот, что делает его идеальным инструментом для работы с различными типами сигналов.

Точность и детализация

Частота дискретизации 125 МВыб в секунду в одноканальном режиме и 250 Выб в секунду в двухканальном режиме обеспечивает точное и детализированное измерение сигналов. Глубина записи до 8 килоотсчётов в одноканальном режиме и 4 килоотсчёта в двухканальном режиме позволяет сохранять большие объемы данных для последующего анализа.

Быстрая и точная регистрация

Скорость обновления сигналов до 10 000 осциллограмм в секунду гарантирует моментальную и точную регистрацию сигналов, что позволяет оперативно реагировать на изменения и анализировать данные в реальном времени.

Четкое изображение

Дисплей 3,5 дюйма, LCD, с разрешением 320 x 240 и поддержкой 65 536 цветов обеспечивает четкое, яркое и высококачественное изображение сигналов, что делает процесс анализа более удобным и эффективным.

Купить портативный осциллограф OWON HDS272, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Портативный осциллограф OWON HDS272

	OWON HDS272
Количество каналов	2
Полоса пропускания	70 МГц
Частота дискретизации	125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме
Глубина записи	8 K в одноканальном режиме 4 К в двухканальном режиме
Скорость обновления сигналов	10 000 осц/с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2%, 16 пФ ± 10 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 X, 1000 X
Максимальное входное напряжение	400 В
Ограниченная полоса пропускания	20 МГц
Горизонтальная система
Диапазон частоты дискретизации	0.25 выб/с ~ 250 Мвыб/с
Форма волны интерполяции	(Sinx)/x
Коэффициент развёртки	5 нс/дел - 1000 с/дел
Погрешность временной базы	± 100 ppm
Вертикальная система
Диапазон чувствительности	10 мВ/дел - 10 В/дел
Диапазон смещения	± 6 дел
Время нарастания	≤ 8 нс
Погрешность коэф. усиления	3%
Система измерения
Курсорные измерения	разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT
Автоматическое измерение	период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда
Система синхронизации
Источник запуска	CH1, CH2
Тип запуска	запуск по фронту
Способ соединения	DC, AC
Режим триггера	авто, нормальный, одиночный
Диапазон уровня запуска	± 4 деления от центра экрана
Погрешность уровня запуска	± 0,3 деления
Смещение запуска	в соответствии с длинной записи и временной осью
Запуск по фронту	нарастающий, спадающий
Мультиметр
Максимальное разрешение	20 000 отсчетов
Режим тестирования	напряжение, ток, сопротивление, емкость, проверка диодов
Максимальное напряжение	AC: 750 В DC: 1000 В DC: 10 А
Максимальный ток	AC: 10 А
Напряжение постоянного тока	200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5)
Напряжение переменного тока	200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) диапазон частоты: 40 Гц - 1000 Гц
Постоянный ток	200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10)
Переменный ток	200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) диапазон частоты: 40 Гц - 1000 Гц
Сопротивление	200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10)
Емкость	20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10)
Прозвонка	есть (< 50 Ом)
Тест диодов	есть (0 - 2 В)
Автоматический диапазон	есть
TrueRMS	есть
Общие характеристики
Дисплей	3.5", LCD, 320 x 240, 65536 цветов
Питание	AC 100 - 240 В, 50 - 60 Гц
	DC 5 В, 2 А
Аккумулятор	2200mAh*2（3.7V, 18650）
Интерфейс	USB-C
Мощность потребления	< 5 Вт
Температура работы	0 С° - 40 С°
Температура хранения	-20 С° - 60 С°
Способ охлаждения	Пассивный
Относительная влажность	≤ 90%
Габариты	198 x 96 x 38 мм
Вес	0,6 кг

Комплектация

1 Портативный осциллограф OWON HDS272
2 Зарядное устройство
3 USB кабель
4 Пассивный пробник
5 Провод BNC/крокодил
6 Комплект измерительных щупов мультиметра
7 Набор для настройки пробника
8 Инструкция по эксплуатации

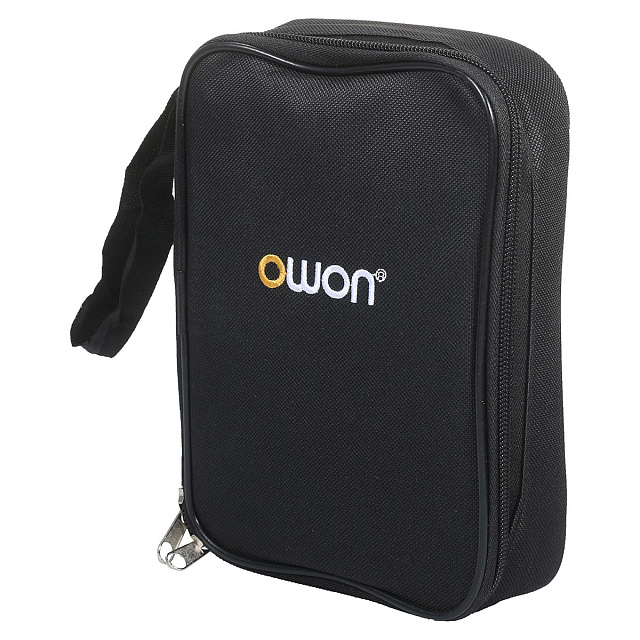

9 Сумка

Документация

pdf

Руководство по эксплуатации
