ПО для векторного анализа сигналов OFDM Rohde&Schwarz FS-K96PC для анализаторов спектра и сигналов

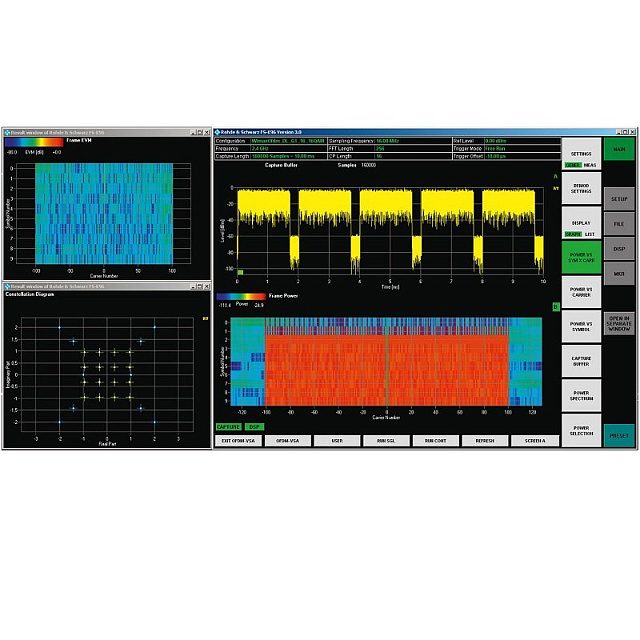

Программное обеспечение для анализа OFDM R & S®FS-K96PC расширяет возможности анализаторов сигналов и спектра R & S®FSQ / FSG / FSV / FSVR / FSW и анализатора источников сигналов R & S®FSUP, включая измерения модуляции общих сигналов OFDM. Демодулятор OFDM настраивается пользователем и не зависит от стандартов.

Ключевые функции опции R & S®FS-K96PC

• Расширение возможностей анализаторов сигналов и спектра R & S®FSQ / FSG / FSV / FSVR / FSW и анализатора источников сигналов R & S®FSUP для включения измерений передатчика на общие сигналы OFDM.
• Определяемый пользователем и независимый от стандарта демодулятор OFDM.
• Мастер с пошаговым руководством для простой настройки файла конфигурации из захваченного сигнала.
• Поддержка OFDM и OFDMA.
• Поддержка любого формата модуляции PSK или QAM (до 4096QAM).
• Диапазон частот от 20 МГц до 3/8 / 26,5 / 40 ГГц, в зависимости от модели анализатора.
• Очень низкий остаточный EVM < –51 дБ для DVB-T, режим 2k (R & S®FSQ) RF измерение или дополнительное измерение I / Q основной полосы.
• Генерация идеального опорного сигнала на основе файла конфигурации.

Программное обеспечение для анализа OFDM R & S®FS-K96PC предлагает максимальную гибкость для адаптации анализатора к требованиям сигнала. Благодаря этой гибкости пользователи могут определять частоту, ширину полосы, частоту дискретизации и длину защитного интервала для соответствующего сигнала OFDM. Многие другие параметры могут быть изменены по мере необходимости, например, глубина памяти или настройки триггера.
