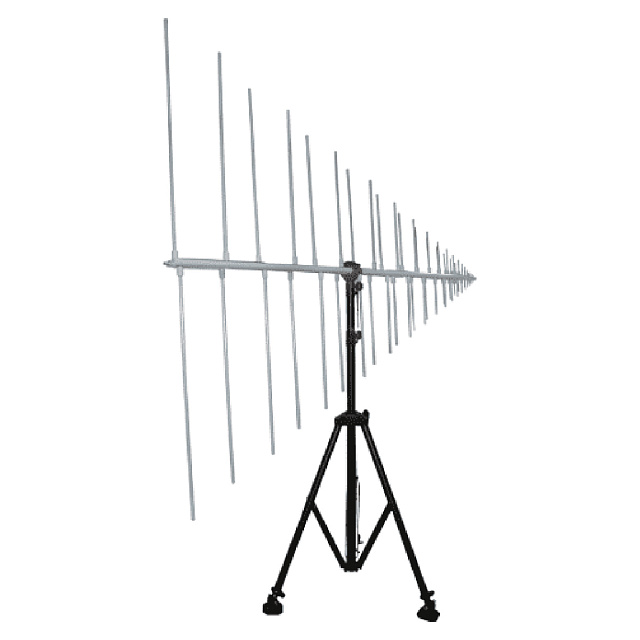

П6-322 складная логопериодическая антенна 80 МГц — 3 ГГц

Антенна измерительная логопериодическая П6-322 предназначена для измерений напряженности электрического поля (далее – НЭП) и плотности потока энергии (далее – ППЭ) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов – для возбуждения электромагнитного поля с заданной НЭП или ППЭ.

Принцип действия антенны, подключаемой к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом. Антенна состоит из решетки вибраторов и двухпроводной линии. Решетка вибраторов, длина которых изменяется по закону геометрической прогрессии со знаменателем τ = 0,95, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов. Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.

Антенна П6-322 имеет два исполнения: антенна П6-322 (складная версия) и антенна П6-322М (не складная версия). Исполнения отличаются конструкцией двух самых длинных вибраторов, габаритными размерами и массой. Элементы антенн П6-322, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

АК-15 узел крепления для антенны П6-322.

Рекомендована для метрологических приложений и задач РЧЦ и ГСН; Имеет низкую зависимость диаграммы направленности и входного сопротивления от частоты.
