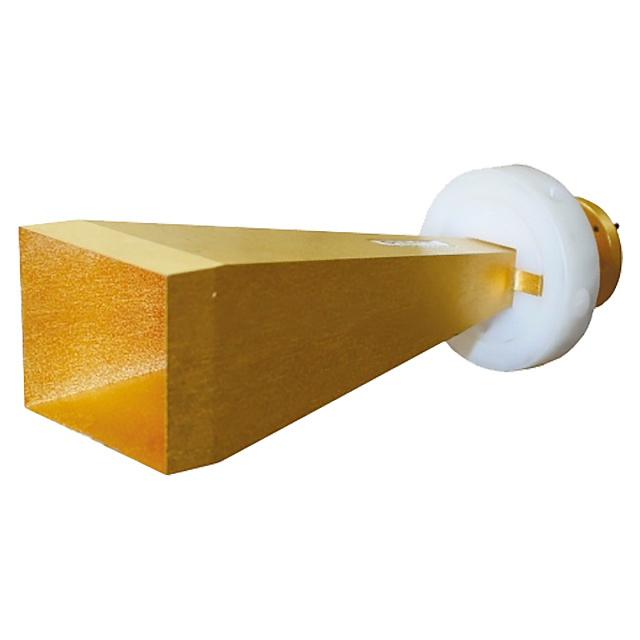

П6-133 измерительная рупорная антенна 40 — 60 ГГц

Принцип действия антенн П6-131…П6-135 состоит в преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно, антенны выполнены по схеме "оптимального" рупора с волноводным выходом прямоугольного сечения. Антенны П6-131…П6-135 имеют форму усеченной пирамиды с прямоугольным основанием и вершиной. Конструкция обеспечивает малый коэффициент стоячей волны по напряжению (далее — КСВН) в широком диапазоне частот и монотонную частотную зависимость коэффициента усиления. Для расширения возможностей и обеспечения совместимости с разными типами измерительной техники, рупорные антенны П6-131…П6-135 могут комплектоваться волноводно-волноводными и коаксиально-волноводными переходами. Конструкция предусматривает возможность установки антены на штатив, посредством Узла крепления АК-16 (входит в состав поставки).

Особенности

• Рекомендована для метрологических приложений и экспериментальных исследований;
• Имеет малую неравномерность коэффициента усиления и низкий КСВН;
• Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов;
• В зависимости от варианта поставки может комплектоваться КВП WR19/V(f) и/или межканальным волноводным переходом WR19 к сечению 5,2 х 2,6 мм.
