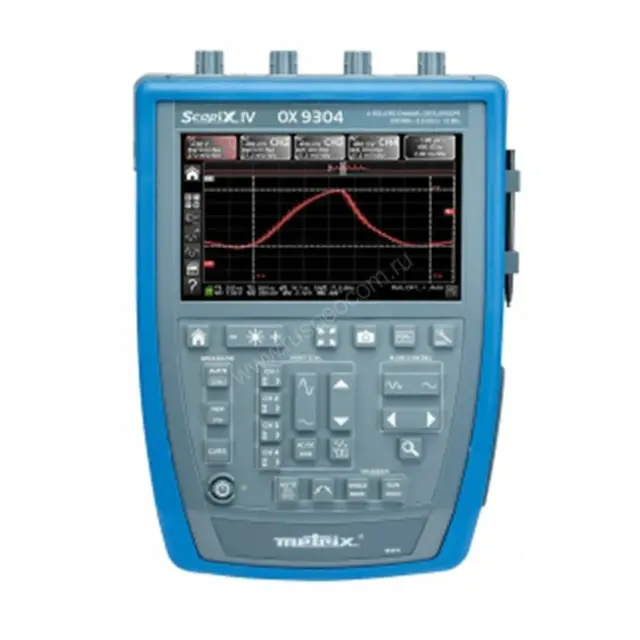

Осциллограф Chauvin Arnoux OX9304
Оставить отзыв
Гарантия 1 год
Госреестр 71341-18
Артикул OX9304 Код товара 89054
Характеристики
Госреестр:
71341-18
Полоса пропускания:
300 МГц
Количество каналов:
4
Частота выборки:
до 2,5 Гвыб/с
Масса:
2,4 кг
971 000 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Осциллограф Chauvin Arnoux OX9304
Технические характеристики
Chauvin Arnoux OX9304
|
|
|---|---|
Основные технические характеристики |
|
Параметры дисплея |
цветной ЖК TFT, диагональ7 дюймов, разрешение 800 на 480 точек |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 98 до 264 50/60 10,8 |
Габаритные размеры, мм, (длина×ширина×высота) |
292,5×210,6×66,2 |
Масса, кг |
2,4
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 70 |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 80 при температуре +35 °С |
Метрологические характеристики в режиме осциллографа
|
|
|---|---|
Число входных аналоговых каналов
|
4
|
Максимальная частота дискретизации в реальном времени, ГГц
|
2,5 на канал
|
Длина записи, точек
|
100000 на канал
|
Канал вертикального отклонения
|
|
Входной импеданс
|
(1,000±0,005) МОм/12 пФ
|
Разрешение по вертикали, бит
|
12
|
Диапазон установки коэффициентов отклонения (КО)
|
от 2,5 мВ/дел до 20 В/дел
|
Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В
|
±(0,02●8[дел]●КО[В/дел])
|
Полоса пропускания по уровню минус 3 дБ, МГц, не менее
|
300
|
Время нарастания переходной характеристики, нс, не более
|
1,7
|
Канал горизонтального отклонения
|
|
Диапазон установки коэффициентов развертки (КР)
|
от 10 нс/дел до 5 с/дел
|
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора
|
±50●10-6
|
Метрологические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока
|
|||
|---|---|---|---|
Предел измерений, В
|
Частота, Гц
|
Разрешение, В
|
Пределы допускаемой основной абсолютной погрешности измерений, В 1)
|
Напряжение постоянного тока
|
|||
0,8
|
–
|
0,0001
|
±(0,005●Uизм.+25 е.м.р.)
|
8
|
–
|
0,001
|
|
80
|
–
|
0,01
|
|
800
|
–
|
0,1
|
|
Напряжение переменного тока
|
|||
0,6
|
от 40 до 200 000 |
0,0001
|
±(0,01●Uизм.+25 е.м.р.) 2) ±(0,02●Uизм.+25 е.м.р.) 3) ±(0,03●Uизм.+25 е.м.р.) 4) |
6
|
0,001
|
||
60
|
0,01
|
||
600
|
0,1
|
||
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне частот от 40 до 1000 Гц; 3) – в диапазоне частот св. 1 до 10 кГц; 4) – в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда |
|||
Метрологические характеристики в режиме мультиметра при измерении сопротивления постоянному току
|
||
|---|---|---|
Предел измерений
|
Разрешение
|
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм 1)
|
80 Ом
|
0,01 Ом
|
±(0,005●Rизм.+25 е.м.р.)
|
800 Ом
|
0,1 Ом
|
|
8 кОм
|
1 Ом
|
|
80 кОм
|
10 Ом
|
|
800 кОм
|
100 Ом
|
|
8 МОм
|
1 кОм
|
|
32 МОм
|
10 кОм
|
|
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда |
||
Метрологические характеристики в режиме мультиметра при измерении электрической емкости
|
||
|---|---|---|
Предел измерений
|
Разрешение
|
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ 1)
|
5 нФ
|
1 пФ
|
±(0,06●Cизм.+10 е.м.р.) 2) ±(0,04●Cизм.+10 е.м.р.) 3) ±(0,02●Cизм.+10 е.м.р.) 4) |
50 нФ
|
10 пФ
|
±(0,02●Cизм.+10 е.м.р.)
|
500 нФ
|
100 пФ
|
|
5 мкФ
|
1 нФ
|
|
50 мкФ
|
0,01 мкФ
|
|
500 мкФ
|
0,1 мкФ
|
|
5 мФ
|
1 мкФ
|
|
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне от 500 пФ до 1 нФ; 3) – в диапазоне св. 1 до 2 нФ; 4) – в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда |
||
Метрологические характеристики в режиме мультиметра при измерении частоты
|
|
|---|---|
Диапазон измерений
|
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц
|
от 20 Гц до 200 кГц
|
±0,002●Fизм.
|
Примечание – Fизм. – измеренное значение частоты, Гц, кГц
|
|
Метрологические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями)
|
||
|---|---|---|
Измеряемая физическая величина
|
Диапазон (предел) измерений
|
Пределы допускаемой основной абсолютной погрешности измерений
|
Сила переменного тока. Частота 50 Гц. (Опция HX0034) |
от 0 до 45 А
|
±(0,015●Iизм.+0,002)
|
от 45 до 80 А
|
±0,04●Iизм.
|
|
Температура. 1) (Опция HX0035B)
|
от –10 до +1250 °С
|
±(0,01●Tизм.+3,5)
|
Температура. 2) (Опция HX0036)
|
от –100 до +500 °С
|
± (0,01●Tизм.+1,5) <
|
Сила переменного тока. Частота 50 Гц. (Опция HX0072)
|
от 5 до 3000 А
|
±(0,01●Iизм.+0,5)
|
Сила переменного тока. Частота 50 Гц. (Опция HX0073)
|
от 1 до 300 А
|
±(0,01●Iизм.+0,07)
|
Сила постоянного тока (Опция HX0094)
|
от 4 до 20 мА
|
±0,001●Iизм.
|
Напряжение постоянного тока (Опция HX0095)
|
1000 В
|
±0,002●Uизм.
|
