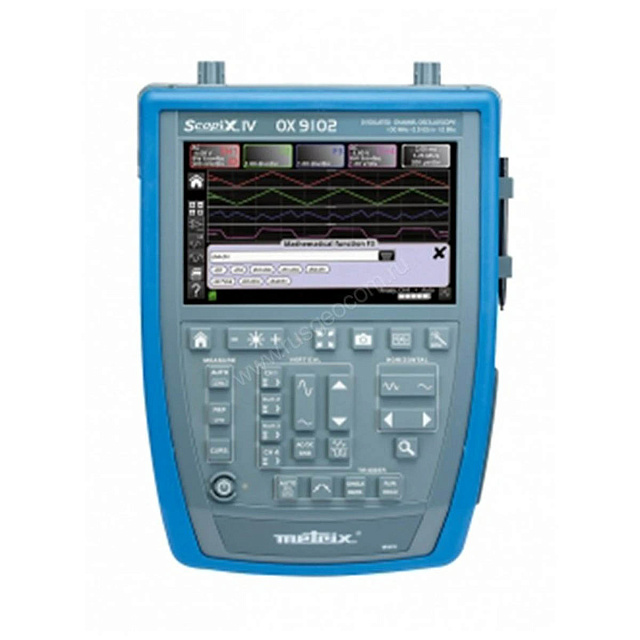

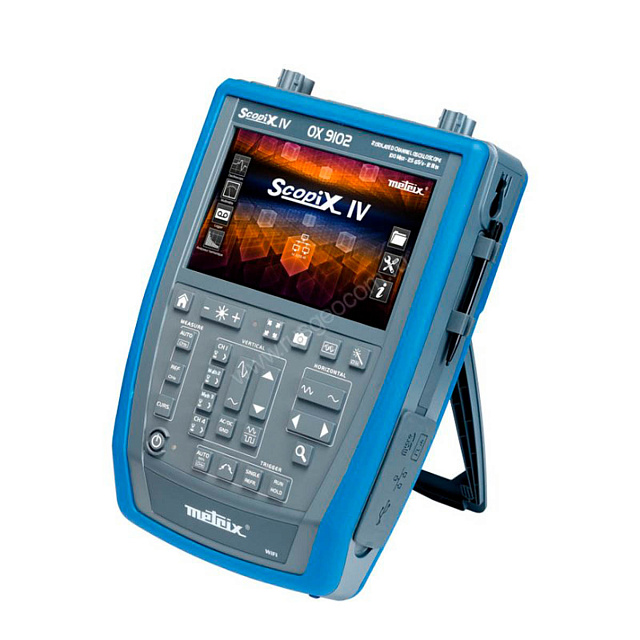

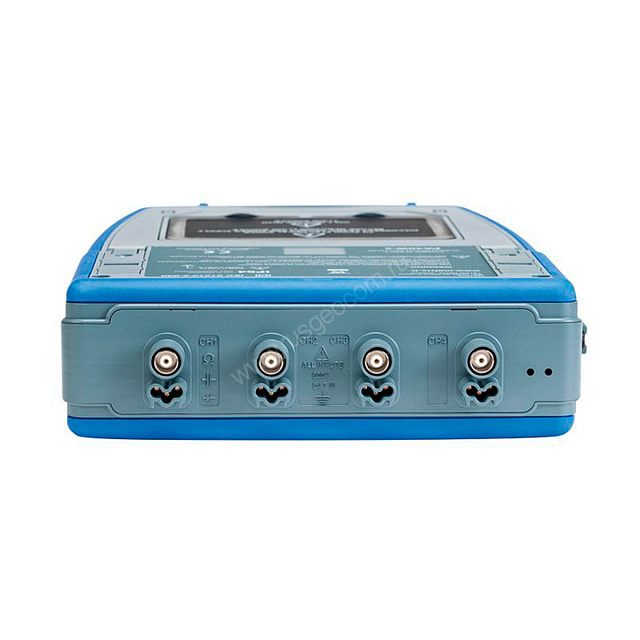

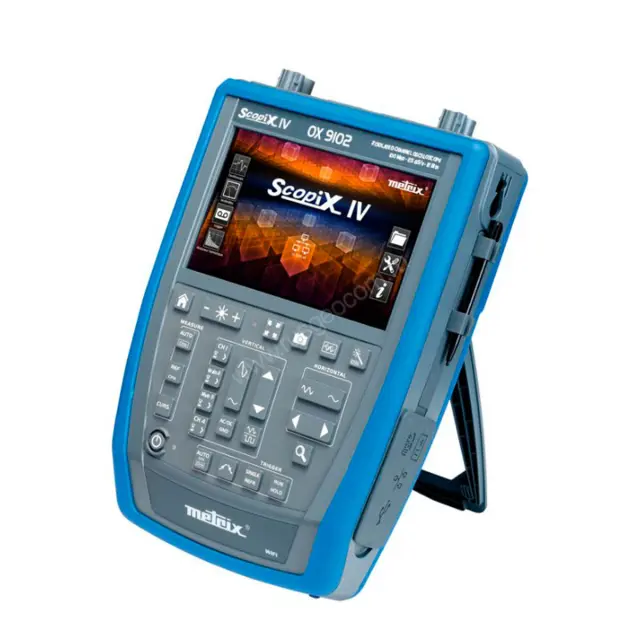

Оциллограф Chauvin Arnoux OX9102
Оставить отзыв
Гарантия 1 год
Госреестр 71341-18
Артикул OX9102 Код товара 89051
Характеристики
Госреестр:
71341-18
Полоса пропускания:
100 МГц
Количество каналов:
2
Частота выборки:
до 2,5 Гвыб/с
Масса:
2,4 кг
Под заказ
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Код товара 89051
Оциллограф Chauvin Arnoux OX9102
Технические характеристики Оциллограф Chauvin Arnoux OX9102
| Chauvin Arnoux OX9102 | |
|---|---|
|
Основные технические характеристики |
|
|
Параметры дисплея |
цветной ЖК TFT, диагональ7 дюймов, разрешение 800 на 480 точек |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 98 до 264 50/60 10,8 |
|
Габаритные размеры, мм, (длина×ширина×высота) |
292,5×210,6×66,2 |
|
Масса, кг |
2,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 70 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 80 при температуре +35 °С |
| Метрологические характеристики в режиме осциллографа | |
|---|---|
| Число входных аналоговых каналов | 2 |
| Максимальная частота дискретизации в реальном времени, ГГц | 2,5 на канал |
| Длина записи, точек | 100000 на канал |
| Канал вертикального отклонения | |
| Входной импеданс | (1,000±0,005) МОм/12 пФ |
| Разрешение по вертикали, бит | 12 |
| Диапазон установки коэффициентов отклонения (КО) | от 2,5 мВ/дел до 20 В/дел |
| Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В | ±(0,02●8[дел]●КО[В/дел]) |
| Полоса пропускания по уровню минус 3 дБ, МГц, не менее | 100 |
| Время нарастания переходной характеристики, нс, не более | 3.5 |
| Канал горизонтального отклонения | |
| Диапазон установки коэффициентов развертки (КР) | от 10 нс/дел до 5 с/дел |
| Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора | ±50●10-6 |
| Метрологические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока | |||
|---|---|---|---|
| Предел измерений, В | Частота, Гц | Разрешение, В | Пределы допускаемой основной абсолютной погрешности измерений, В 1) |
| Напряжение постоянного тока | |||
| 0,8 | – | 0,0001 | ±(0,005●Uизм.+25 е.м.р.) |
| 8 | – | 0,001 | |
| 80 | – | 0,01 | |
| 800 | – | 0,1 | |
| Напряжение переменного тока | |||
| 0,6 |
от 40 до 200 000 |
0,0001 |
±(0,01●Uизм.+25 е.м.р.) 2) ±(0,02●Uизм.+25 е.м.р.) 3) ±(0,03●Uизм.+25 е.м.р.) 4) |
| 6 | 0,001 | ||
| 60 | 0,01 | ||
| 600 | 0,1 | ||
|
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне частот от 40 до 1000 Гц; 3) – в диапазоне частот св. 1 до 10 кГц; 4) – в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда |
|||
| Метрологические характеристики в режиме мультиметра при измерении сопротивления постоянному току | ||
|---|---|---|
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм 1) |
| 80 Ом | 0,01 Ом | ±(0,005●Rизм.+25 е.м.р.) |
| 800 Ом | 0,1 Ом | |
| 8 кОм | 1 Ом | |
| 80 кОм | 10 Ом | |
| 800 кОм | 100 Ом | |
| 8 МОм | 1 кОм | |
| 32 МОм | 10 кОм | |
|
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда |
||
| Метрологические характеристики в режиме мультиметра при измерении электрической емкости | ||
|---|---|---|
| Предел измерений | Разрешение | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ 1) |
| 5 нФ | 1 пФ |
±(0,06●Cизм.+10 е.м.р.) 2) ±(0,04●Cизм.+10 е.м.р.) 3) ±(0,02●Cизм.+10 е.м.р.) 4) |
| 50 нФ | 10 пФ | ±(0,02●Cизм.+10 е.м.р.) |
| 500 нФ | 100 пФ | |
| 5 мкФ | 1 нФ | |
| 50 мкФ | 0,01 мкФ | |
| 500 мкФ | 0,1 мкФ | |
| 5 мФ | 1 мкФ | |
|
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне от 500 пФ до 1 нФ; 3) – в диапазоне св. 1 до 2 нФ; 4) – в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда |
||
| Метрологические характеристики в режиме мультиметра при измерении частоты | |
|---|---|
| Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц |
| от 20 Гц до 200 кГц | ±0,002●Fизм. |
| Примечание – Fизм. – измеренное значение частоты, Гц, кГц | |
| Метрологические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями) | ||
|---|---|---|
| Измеряемая физическая величина | Диапазон (предел) измерений | Пределы допускаемой основной абсолютной погрешности измерений |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0034) |
от 0 до 45 А | ±(0,015●Iизм.+0,002) |
| от 45 до 80 А | ±0,04●Iизм. | |
| Температура. 1) (Опция HX0035B) | от –10 до +1250 °С | ±(0,01●Tизм.+3,5) |
| Температура. 2) (Опция HX0036) | от –100 до +500 °С | ± (0,01●Tизм.+1,5) < |
| Сила переменного тока. Частота 50 Гц. (Опция HX0072) | от 5 до 3000 А | ±(0,01●Iизм.+0,5) |
| Сила переменного тока. Частота 50 Гц. (Опция HX0073) | от 1 до 300 А | ±(0,01●Iизм.+0,07) |
| Сила постоянного тока (Опция HX0094) | от 4 до 20 мА | ±0,001●Iизм. |
| Напряжение постоянного тока (Опция HX0095) | 1000 В | ±0,002●Uизм. |
