Осциллограф Tektronix DPO70404C

Оставить отзыв

Гарантия 1 год

Госреестр 48470-11

Артикул DPO70404C Код товара 85996

Характеристики

Госреестр:

48470-11

Полоса пропускания:

4 ГГц

Количество каналов:

Частота выборки:

до 25 Гвыб/с

Масса:

нет данных

Все характеристики

Особенности и преимущества осциллографа DPO70404C: . . . Области применения осциллографа DPO70404C...

Перейти к описанию

Осциллографы Tektronix

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики
Сервис

Код товара 85996

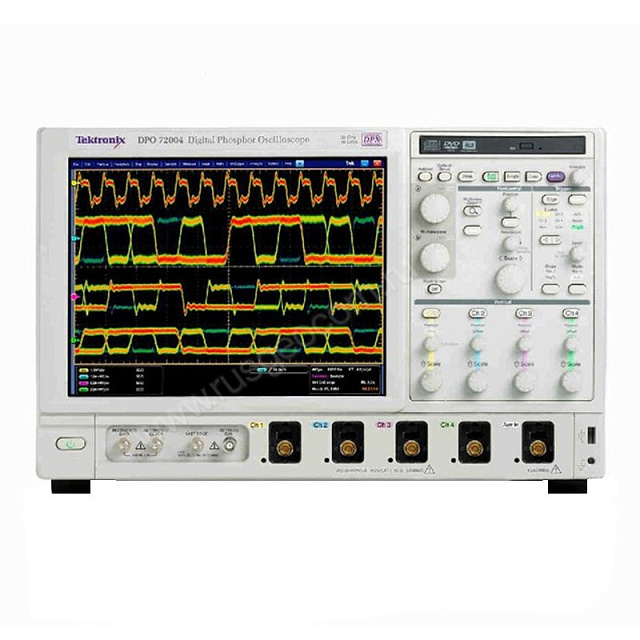

Осциллограф Tektronix DPO70404C

Особенности и преимущества осциллографа DPO70404C:

Скорость выборки в реальном времени до 50 Гвыб/с;
Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
Система запуска Pinpoint – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним;
Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.

Области применения осциллографа DPO70404C:

Анализ целостности, джиттера и временного распределения сигнала;
Проверка, устранение неполадок, определение характеристик и аттестация сложных систем;
Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных;
Анализ шин памяти;
Проверка импульсных источников питания;
Исследование переходных процессов;
Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания.

Технические характеристики Осциллограф Tektronix DPO70404C

Полоса пропускания аналогового канала	Цифровой
Частота выборки аналогового сигнала по четырем каналам	25 Гвыб./с
Стандартная память (аналоговые и цифровые каналы)	10 Мвыб
Аналоговые каналы	4

Комплектация

1 Диск с дополнительным программным обеспечением – 1 шт
2 Диск с программным обеспечением – 1 шт
3 Кабель питания – 1 шт
4 Клавиатура – 1 шт
5 Краткое руководство пользователя – 1 шт
6 Мышь – 1 шт
7 Отсек для принадлежностей – 1 шт
8 Передняя крышка – 1 шт
9 Переходник с TekConnect на BNC – 1 шт
10 Переходник с TekConnect на разъем 2,92 мм – 4 шт
11 Свидетельство о калибровке – 1 шт
12 Справочник по программированию GPIB (на диске) – 1 шт
13 Файл PDF с описанием процедуры проверки характеристик – 1 шт

Документация

pdf

Техническое описание

LNK

Сведения об утвержденном типе средств измерений в информационном фонде
