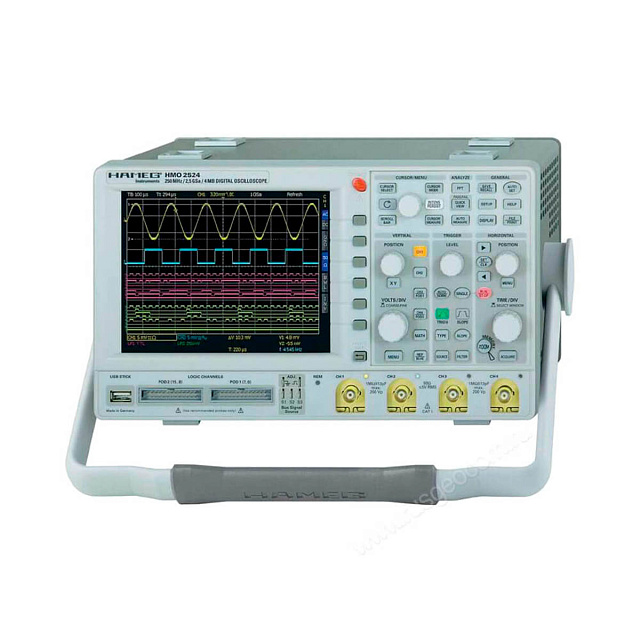

Осциллограф Rohde Schwarz HMO2524 с опцией HOO10

Оставить отзыв

Артикул 3594.4521.02 Код товара 109409

Осциллограф Rohde Schwarz HMO2524 с опцией HOO10

Характеристики

Полоса пропускания:

250 МГц

Количество каналов:

Частота выборки:

до 2 Гвыб/с

Масса:

2,5 кг

Все характеристики Осциллографы Rohde & Schwarz HMO

Под заказ

По запросу

Нашли дешевле? Сообщите нам!

Описание и характеристики

Код товара 109409

Осциллограф Rohde Schwarz HMO2524 с опцией HOO10

Rohde&Schwarz HMO2524 цифровые осциллографы предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

Особенности:

Частота дискретизации в реальном масштабе времени 2 млрд отсчетов/с, параллельный АЦП с низким уровнем шума
Память на 2 млн отсчетов, масштабирование до 50 000:1
Функции режима смешанных сигналов в стандартной комплектации прибора (требуется логический пробник HO3508)
Встроенный тестер компонентов для проверки конденсаторов, катушек индуктивности и полупроводниковых устройств
Минимальная чувствительность по вертикали: 1 мВ/дел
Режимы запуска: по фронту (A/B), по ширине импульса, по видеосигналу, логический, последовательные шины (опционально)
Синхронизация и аппаратно-ускоренное декодирование последовательных шин, включая перечисленные опции
2 C+SPI+RS-232/UART (HOO10/HOO11), CAN+LIN (HOO12)
28 автоматически измеряемых параметров + статистика, редактор формул, относительные курсорные измерения
6-разрядный аппаратный частотомер
БПФ (до 64 тыс. точек) (дБмВт, дБВ, В (СКЗ))
Контроль по критерию "годен/не годен" на основе масок
Автоматический поиск событий, определяемых пользователем
Дисплей: 12 делений по оси X, 20 делений по оси Y (вирт. экран)
2 порта USB для запоминающих устройств, сдвоенный интерфейс RS-232/ USB для дистанционного управления

HOO10 — Синхронизация и декодирование сигналов I2C, SPI, UART/RS-232 R&S

Опция HOO10, разработанная компанией Rohde & Schwarz - это программное дополнение для цифровых осциллографов серии. Она необходима для обработки сигналов последовательных шин C, SPI, UART/RS-232. Для установки опции необходимо ввести код активации в соответствующем пункте меню. Подобный подход упрощает модернизацию прибора и исключает необходимость обращения в авторизованный сервисный центр Роде Шварц. Повторная калибровка и настройка также не потребуется. После выполнения всех действий, в меню "Protocol" появится ярлык для запуска приложения.

Купить цифровой осциллограф Rohde & Schwarz HMO2524 с опцией HOO10, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Технические характеристики Осциллограф Rohde Schwarz HMO2524 с опцией HOO10

	Rohde Schwarz HMO2524 с опцией HOO10
Количество аналоговых каналов	4
Количество логических каналов	8 (с пробником HO3508)
Полоса пропускания (при коэффициенте отклонения ≥ 5 мВ/дел)	250 МГц
Полоса пропускания (при коэффициенте отклонения ≤ 2 мВ/дел)	100 МГц
Время нарастания переходной характеристики (расчетное)	<1,75 нс
Диапазон значений коэффициента отклонения по вертикали	от 1 мВ/дел до 10 В/дел
Импеданс аналоговые каналы	1 МΩ, 14 пФ +/-2 пФ; 50Ω подкл.
Импеданс логические каналы	100 кΩ, <4 пФ
Максимальное входное напряжение аналоговых каналов	200 В (DC + пик AC), 50 Ω <5 VСКЗ
Максимальное входное напряжение логических каналов	40 В (DC + пик AC)
Частота дискретизации (аналоговые каналы)	4 х 1 ГВыб/с, 2 х 2 ГВыб/с
Частота дискретизации (логические каналы)	8 х1 ГВыб/с
Глубина памяти	4 х 1 млн.точек, 2 х 2 млн.точек
Разрядность АЦП	8 бит (до 10 бит в режиме HiRes)
Скорость обновления	до 2000 осциллограмм/с
Источники синхронизации	входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов
Режимы запуска	автоматический, ждущий, однократный
Виды запуска	по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
Автоматические измерения	28 измерений, разбитых по категориям времени и амплитуды
Статистика	минимальное/максимальное значение, стандартное отклонение
Курсоры	амплитудные, временные
Математическая обработка	пользовательские выражения, редактор формул
Частотомер	6 разрядов
Параметры тестового сигнала	10 Впик, 10 мАпик, 50 Гц/ 200 Гц
Дисплей
Диагональ	см (6,5”)
Разрешение	640 х 480 пикселей (VGA Color TFT)
Цветовая схема	256 цветов
Общие характеристики
Интерфейсы	USB-A, DVI-D, (опция) USB/ RS-232/ LAN/ GPIB
Габаритные размеры (ШхВхГ)	285 х 175 х 140 мм
Масса	2,5 кг

Комплектация

1 Осциллограф Rohde Schwarz HMO2524
2 Кабель питания
3 Пассивные пробники - 2 шт.
4 Rohde&Schwarz HOO10 - последовательная шина для аналоговых каналов и/или логических каналов (Опция для всех осциллографов серии HMO)
