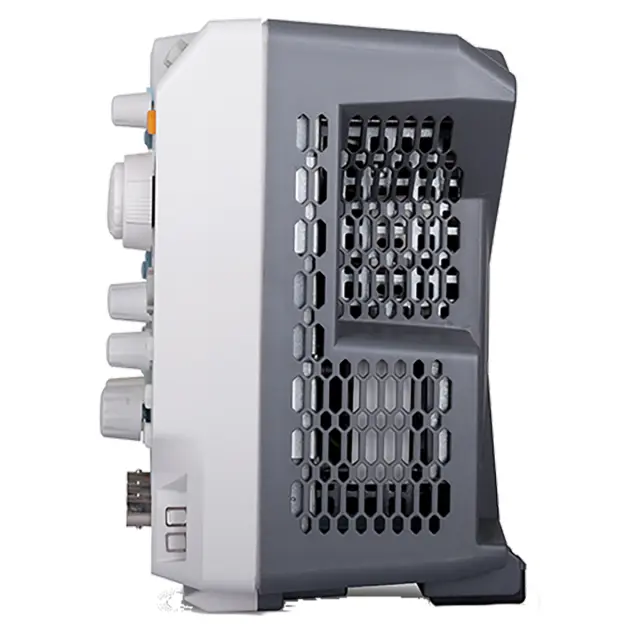

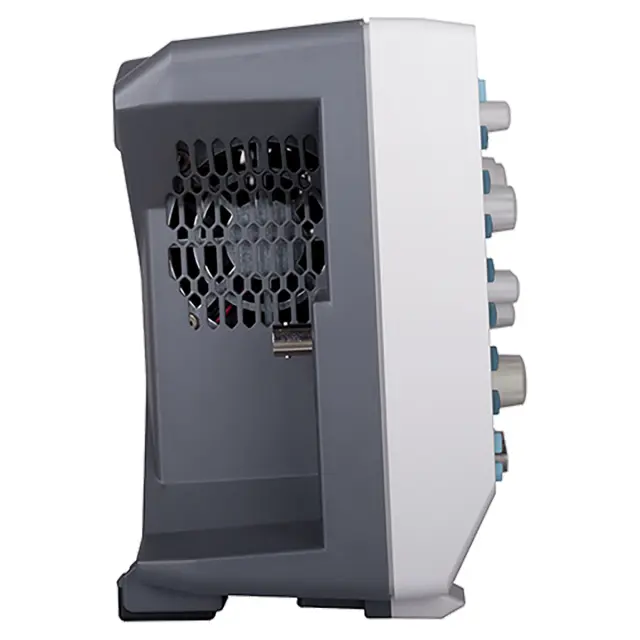

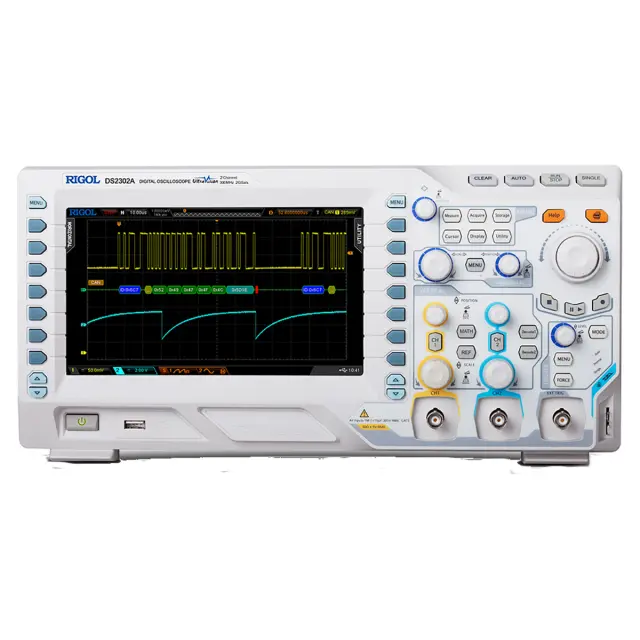

Осциллограф RIGOL DS2302A с поверкой
Оставить отзыв
Гарантия 3 года
Госреестр 54989-13
Артикул 620275 Код товара 124900
Характеристики
Госреестр:
54989-13
Полоса пропускания:
300 МГц
Количество каналов:
2
Частота выборки:
до 2 Гвыб/с
Масса:
4 кг
Снято с производства
Код товара 124900
Осциллограф RIGOL DS2302A с поверкой
Технические характеристики Осциллограф RIGOL DS2302A с поверкой
| Rigol DS2302A | ||
|---|---|---|
| Полоса пропускания | 300 MГц | |
| Количество каналов | 2 + внешний запуск | |
| Регистрация | Режим |
Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Макс. дискретизация (реальное время) |
2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
|
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс |
1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5% |
|
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение |
300 Вскз CAT I, 100 Вскз CAT II |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 50000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи |
14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек |
|
| Коэффициент развертки |
1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
|
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка |
Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение |
500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
|
| Диапазон смещения |
±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В ) |
|
| Полоса пропускания для аналогового периодического сигнала |
300 МГц |
|
| Полоса пропускания для однократного сигнала |
Полный диапазон |
|
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤1,2 нс (типичное) | |
| Погрешность коэф.усиления |
±2% |
|
| Погрешность смещения |
±0,1 дел ±2 мВ ±1%смещения |
|
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические |
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ |
|
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции |
A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции |
|
| FFT окна |
прямоугольник, Hanning, Blackman, Hamming |
|
| Логические операции |
AND, OR, NOT, XOR |
|
|
Математические функции |
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |
| Декодирование |
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция) |
|
| Тип дисплея |
диагональ 8” (203 мм) , ЖК, TFT матрица |
|
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек | |
| Количество цветов | 160 000 цветов | |
| Послесвечение |
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|
| Интерфейс |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
|
| Напряжение |
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
|
| Потребляемая мощность | <50 Вт | |
| Предохранитель | 2 A, T тип, 250 В | |
| Габаритные размеры |
361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г) |
|
| Вес |
Около 4 кг (4,5 кг с упаковкой) |
|
Комплектация
- 1 RIGOL DS2302A
- 2 Кабель питания
- 3 USB кабель
- 4 Пассивный пробник PVP2350 - 2шт.
