Осциллограф GW Instek GDS-72202

Осциллограф GW Instek GDS-72202 - 2-канальный прибор со значением полосы пропускания 200 МГц и частотой дискретизации 2 ГГц. Осциллограф снабжен дисплеем с разрешением 800+600 пикс. Кроме всех стандартных функций осциллографов, модели данной серии отличаются режимами поисковой машины и наличием режима сегментированной памяти. Интерфейс прибора полностью русифицирован, а функциональное экранное меню обладает функцией справки для быстрого освоения устройства неопытными пользователями.

Кратко о технических характеристиках

• Емкость памяти 2 МБ.
• Полностью русифицированное меню существенно упрощает обращение с осциллографом.
• Изолированный USB-разъем для соединения с ПК.
• TFT-дисплей диагональю 7,87”.
• VGA разъем для подсоединения внешнего монитора.

Режим “поисковой машины

Функционирование в этом режиме позволяет осциллографу GDS-72202 обнаруживать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронт, срез и длительность сигнала. Все события отображаются в верхней части дисплея в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.

Режим сегментированной памяти

Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой лишней информации. Также этот режим позволяет GW Instek GDS-72202 проводить вычисление автоматических измерений и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно сохранить на внешний носитель памяти для дальнейшей обработки.

Комфортное использование и дистанционное управление

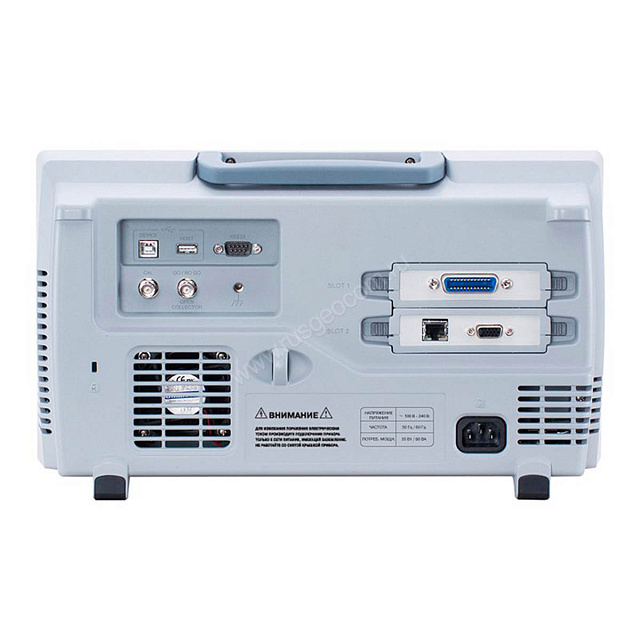

Устройство оснащено двумя интерфейсами: USB и RS-232, которые позволяют подключать осциллограф к внешнему оборудованию, например, к ПК для удаленного управления и сохранения информации. Кроме этого, вы можете дополнительно установить интерфейсы LAN, GPIB для подключения внешнего монитора.

Купить осциллограф GW Instek GDS-72202, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
