Осциллограф GW Instek GDS-7220

оставить отзыв
Код товара 85847
Осциллограф GW Instek GDS-7220
Осциллограф GW Instek GDS-7220
Осциллограф GW Instek GDS-7220
Основные характеристики
Артикул:
00-00000777
Гарантия:
3 года
Полоса пропускания:
200 МГц
Количество каналов:
2
Все характеристики
Осциллограф GW Instek GDS-7220 - портативная 2-канальная 200 МГц-ая модель с полностью сенсорным управлением, которая...
Перейти к описанию
Цена с НДС
По запросу
Под заказ
Описание
Характеристики
Комплектация
Скачать
Отзывы

Осциллограф GW Instek GDS-7220 - портативная 2-канальная 200 МГц-ая модель с полностью сенсорным управлением, которая может работать как в стандартном режиме, так и в режиме мультиметра. Обширный функционал прибора вкупе с компактными габаритами делает его отличным вариантом как для лабораторных, так и для полевых работ.

Кратко о технических характеристиках

  • Максимальный параметр частоты дискретизации - 1 ГГц на канал.
  • Емкость памяти на 1 МБ/канал.
  • Полностью русифицированное меню существенно упрощает обращение с осциллографом.
  • Изолированный USB-разъем для соединения с ПК.
  • Сенсорный TFT-дисплей разрешением 800x480.
  • Ресурс работы аккумулятора 4 часа.

Работа в режиме осциллографа

Стандартный режим работы характеризуется высокой частотой дискретизации, которая обеспечивает более точное, по сравнению с приборами предыдущей генерации, воспроизведение формы одиночных сигналов во всей полосе пропускания GW Instek GDS-7220, позволяя не только контролировать общую форму осциллограмм, но и выявлять аномалии и сбои.

Глубина выделенной памяти на канал дает возможность захватывать значительные временные интервалы, поддерживая высокую дискретизацию даже в низком диапазоне частот.

Работа в режиме мультиметра

Обладая изолированными разъемами для подключения щупов, цифровой осциллограф способен проводить измерения постоянного/переменного напряжения, тока, сопротивления в пределах до 10 МОм а также прозванивать электрическую цепь на предмет целостности непрерывным звуковым сигналом. Для удобного использования также предусмотрены автоматический выбор диапазона, отображение max/min значений, возможность фиксации текущих показаний на экране, а также функция TrendPlot.

Функция TrendPlot

С помощью данной технологии вы можете построить график с отображением измерения параметра в течение временного промежутка. Также, благодаря этой технологии продолжительность регистрации почти в 2 раза превышает этот показатель в режиме осциллографа и составляет 33 часа. Кроме этого, пользователь может вывести на дисплей GW Instek GDS-7220 все результаты анализа в виде единого графика, а сенсорное управление позволяет выделить конкретный участок. При этом вся информация о проведённых исследованиях может быть сохранена на внешний носитель памяти для постобработки.

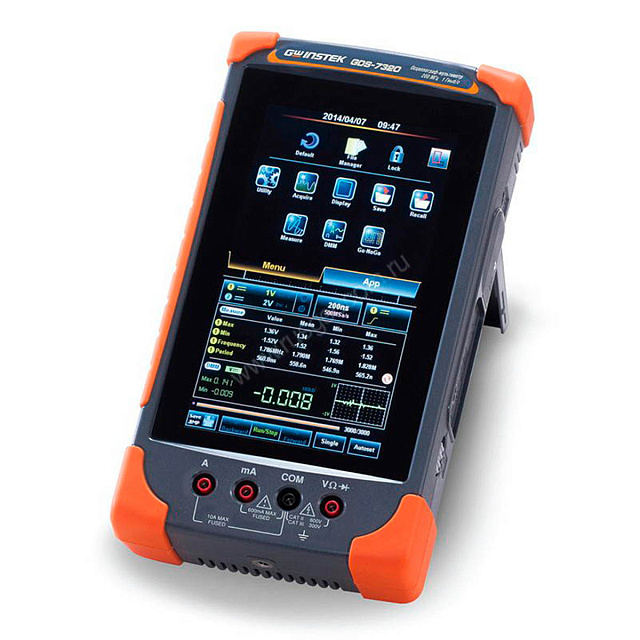

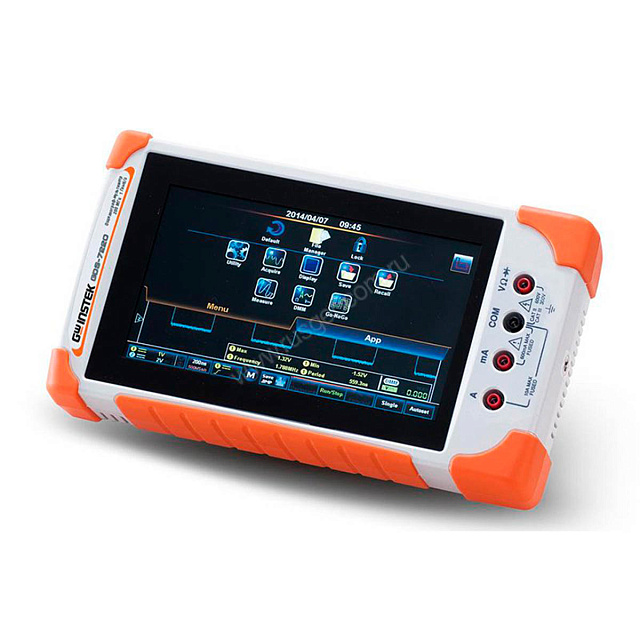

Альбомная и портретная ориентация дисплея для разных режимов работы

В зависимости от конкретных задач в приборе предусмотрены 2 режима работы - при вертикальном или горизонтальном положении прибора. Альбомная ориентация позволяет разместить на дисплее больше информации и выполнять одновременно несколько задач.

Горизонтальное положение прибора обеспечивает отображение сигнала в более продолжительном интервале, что значительно облегчает наблюдение за осциллограммами и событиями.
