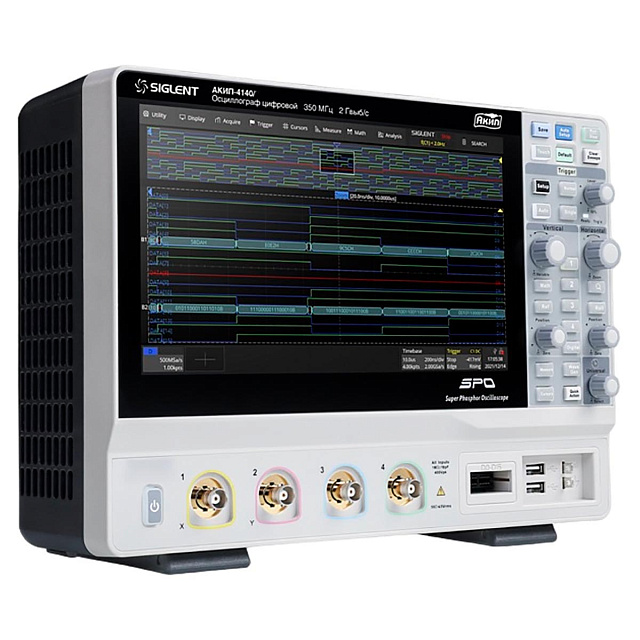

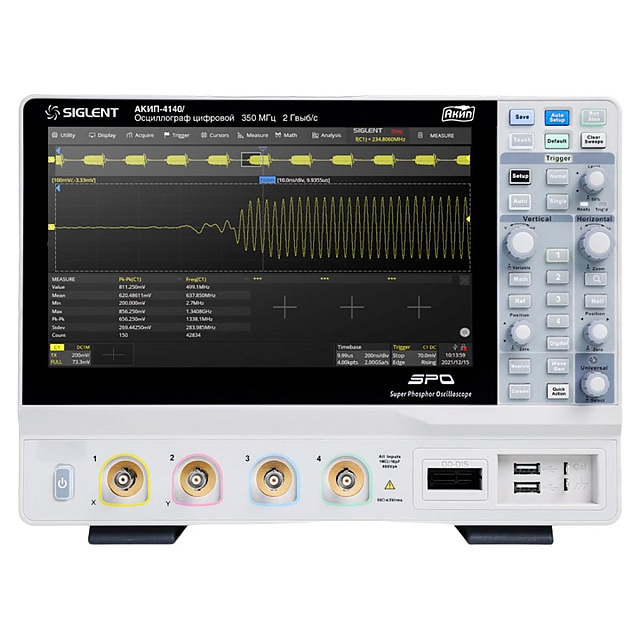

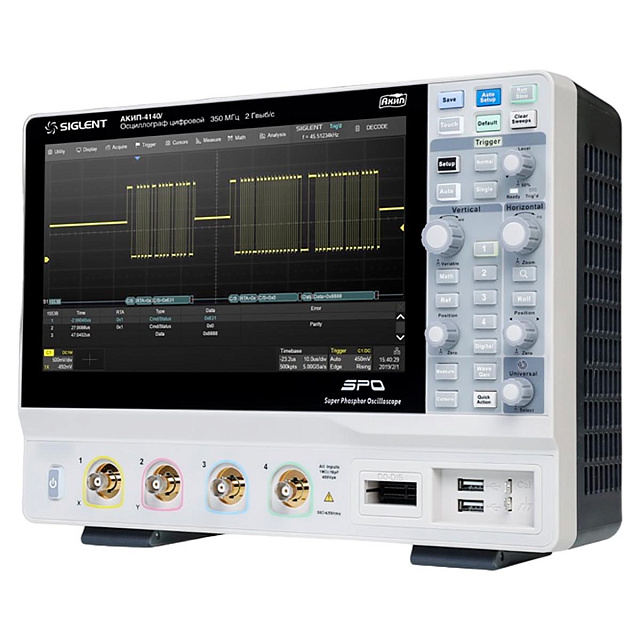

Осциллограф АКИП-4140/1
Оставить отзыв
Гарантия 1 год
Артикул 00-0017716 Код товара 117402
Характеристики
Полоса пропускания:
100 МГц
Количество каналов:
4
В наличии
286 045 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!
Осциллограф АКИП-4140/1
286 045 ₽
Технические характеристики
АКИП-4140/1 | |
|---|---|
Канал вертикального отклонения | |
Число каналов | 4 |
Полоса пропускания (-3 дБ, 50 Ом) | 100 МГц |
Ограничение ПП | 20 МГц |
Время нарастания (50 Ом) | 3,5 нс |
Коэф. отклонения (Коткл.) | 500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм |
Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел) | 50 мкВ |
Погрешность измерения постоянного напряжения при Uсм = 0 В | 500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
Диапазон установки смещения | 50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
Входной импеданс | 50 Ом ( 1 %), 1 МОм ( 2 %) / 16 пФ 2 пФ |
Макс. входное напряжение | ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом |
Канал горизонтального отклонения | |
Коэф. развертки (Кразв.) | 1 нс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел |
Погрешность частоты внутреннего опорного генератора | ±2,5*10-6 |
Погрешность измерения временных интервалов | ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц режимы работы основной, ZOOM окна, самописец (ROLL), X-Y |
Синхронизация | |
Источники синхросигнала | любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
Режимы запуска развертки | автоматический, ждущий, однократный |
Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
Предзапуск | 0…100% памяти |
Послезапуск | 0…5000 делений |
Синхронизация по зоне | две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает |
Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации | внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES) |
Частота дискретизации | 1 ГГц на канал (2 ГГц в режиме объединения каналов) |
Интерполяция | SinX/X, X |
Длина записи | 100 МБ на канал (200 МБ в режиме объединения каналов) |
Пиковый детектор | 1 нс |
Режимы работы | выборка, пиковый детектор, усреднение, накопление, ERES |
Курсорные измерения | |
Источник курсоров | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА |
Функции | ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) режим отслеживания: время - X1, X2, (X1-X2) |
Автоматические измерения | |
Источник измерений | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM |
Диапазон измерений | весь экран или ограниченно (определяется курсорами) |
Функции по вертикали | макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +; -; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter период, частота, время макс, время мин, +длительность, -длительность, время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. заполнения, -коэф. заполнения, задержка, джиттер |
Дополнительные | площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов |
Измерение задержки | фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение |
Статистика | текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание |
Математика | |
Математические каналы | F1, F2, F3, F4 |
Источник математики | КАН1…КАН4, F1…F4 |
Функции | +, -, х; /; d/dt, ∫dt, √, e x, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 2 МБ |
АЧХ анализ | |
Измерительный канал | любой из аналоговых каналов |
Поддерживаемый источник сигнала | встроенный генератор сигналов – программная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
Тип развертки | прямая, многоуровневая |
Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) |
Виды измерений | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза |
Дополнительные возможности | |
Режим HISTORY | сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
Измерение мощности (опция) | качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение /
выключение, переходная характеристика, PSRR, эффективность |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц |
Декодирование | |
Формат данных | стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
Логический анализатор (опция) | |
Число каналов | 16 |
Частота дискретизации | 500 МГц максимум |
Длительность импульса | от 3,3 нс |
Длина памяти | до 50 МБ/канал |
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
Генератор функциональный (опция) | |
Выходной разъем | на задней панели, BNC-тип |
Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
Частотный диапазон 1 мкГц…25 МГц (Синус) | 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц |
Разрешение | 1 мкГц |
Погрешность установки | ±5*10-5 |
Частота дискретизации | 125 МГц |
Длина памяти | 16000 точек для произвольной формы |
Разрядность ЦАП | 14 бит |
Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) |
Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) |
Ограничение уровня | |Voffset| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
Скважность | 1 % ~ 99 % (для прямоугольника и импульса) |
Симметрия | 0 % ~ 100 % (для пилы) |
Общие данные | |
ЖК-дисплей | цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |

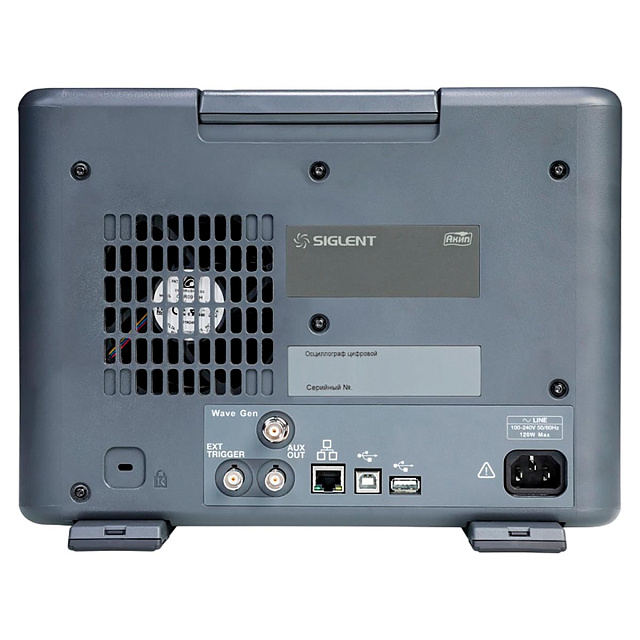

Входы выходы | передняя панель: USB 2.0 Host (2), выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: выход синхр. (3,3 В LVCMOS), доп.контр. выход (3,3 В TTL) |
Напряжение питания | 100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания) |
Условия эксплуатации | от 0°C до +50°С, влажность не более 90% без образования конденсата |
Габаритные размеры | 317,2 х 149 х 236 мм |
Масса | нетто: 4,1 кг; брутто: 5,6 кг |
