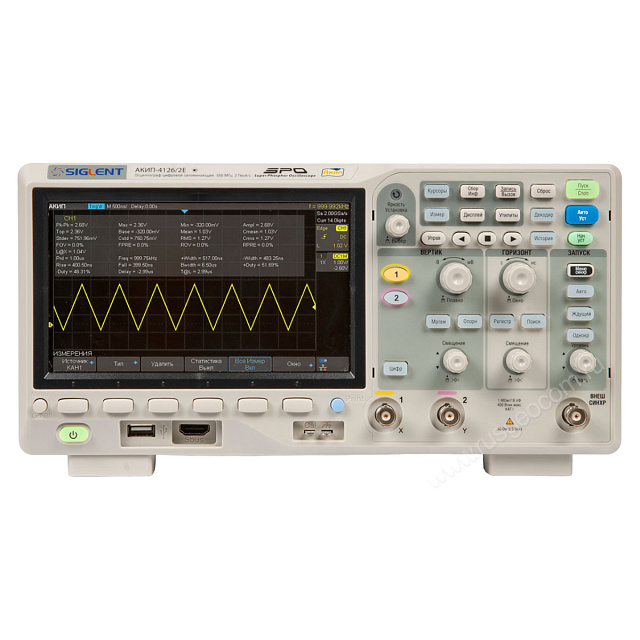

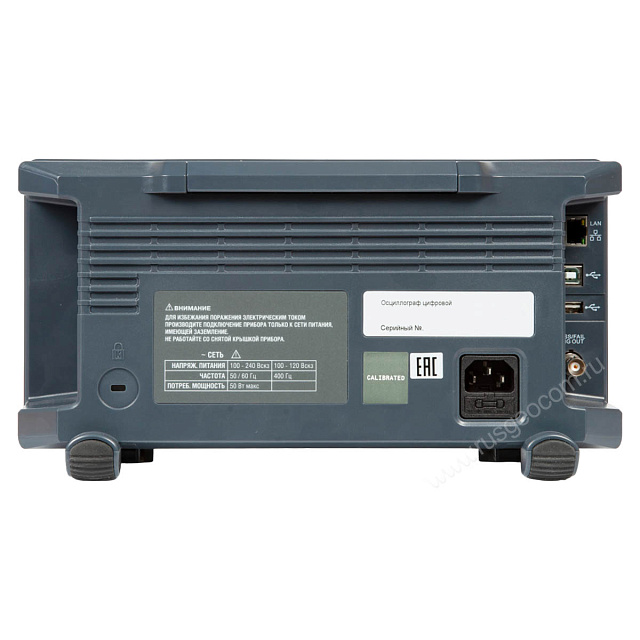

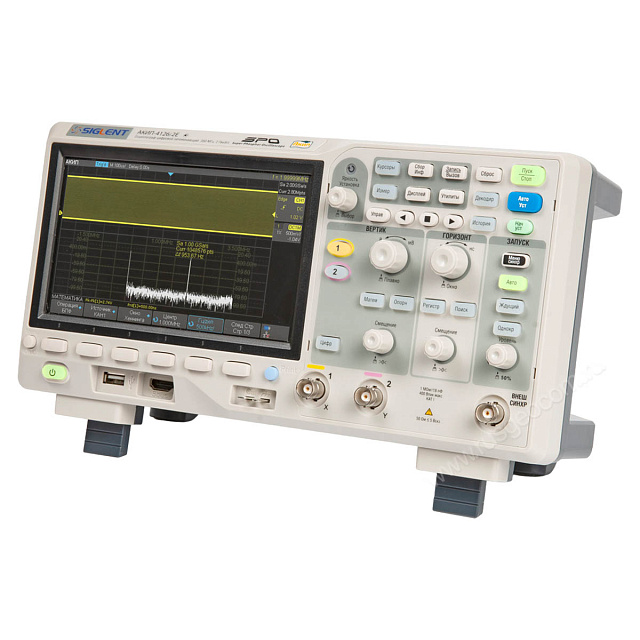

Осциллограф АКИП-4126/2Е
Оставить отзыв
Гарантия 3 года
Госреестр 75675-19
Артикул 00-0011212 Код товара 116756
Характеристики
Госреестр:
75675-19
Полоса пропускания:
200 МГц
Количество каналов:
2
По запросу
Rusgeocom
Нашли дешевле? Сообщите нам!
Осциллограф АКИП-4126/2Е
Технические характеристики
АКИП-4126/2Е | |
|---|---|
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания (-3 дБ) | 0 - 200 МГц |
Время нарастания | ≤ 1,8 нс |
Ограничение ПП | 20 МГц |
Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел |
Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
Входной импеданс | 1 МОм (+/- 2 %) / 18 +/- 2 пФ / 50 Ом (+/- 2 %) |
Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) | 500 пс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
Погрешность установки (Кразв.) | ± 0,0025 % |
Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y |
Синхронизация | |
Источники синхросигнала | любой из каналов, внешний (Ext) (для 2-х кан моделей) |
Режимы запуска развертки | автоматический, ждущий, однократный |
Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск | 0…100% памяти |
Послезапуск | 0…10000 делений |
Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации | внутренняя: 0,6 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик ((10 МГц…200 МГц) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
Интерполяция | SinX/x, линейная |
Длина записи | 14 МБ на канал (28 МБ при объединении каналов) |
Пиковый детектор | 1 нс |
Режимы работы | выборка, пиковый детектор (1 нс); усреднение, накопление, эквивалентное, однократн. |
Курсовое измерение | |
Функции | DU; DT; 1/DT |
Автоматические измерения | |
Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Математика | |
Функции | +, -, х; /; d/dt, ∫dt, &radic |
Операторы | любой аналоговый канал |
Декодирование | |
Формат данных | I2C, SPI, UART/RS232, CAN, LIN |
Логический анализатор (опция) | |
Число каналов | 16 |
Частота дискретизации | до 2 ГГц |
Длина памяти | до 14 МБ/канал |
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В) |
Генератор функциональный (опция) | |
Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
Частотный диапазон | 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц |
Разрешение | 1 мкГц |
Погрешность установки | ±5*10-5 |
Частота дискретизации | 125 МГц |
Длина памяти | 16000 точек для произвольной формы |
Разрядность АЦП | 14 бит |
Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) |
Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
Скважность | 1 % ~ 99 % (для прямоугольника и импульса) |
Симметрия | 0 % ~ 100 % (для пилы) |
Напряжение изоляции | ± 42 Впик (только для SAG1021I) |
Амплитудно-частотный анализ | |
Диапазон частот анализа | 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) |
Минимальная полоса анализа | 500 Гц |
Число точек | до 500 |
Дополнительные возможности | |
Режим HISTORY | сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) |
Сегментированная память | до 80.000 сегментов |
Интерфейс | USB, LAN USB WIFI адаптер – опция |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц |
Общие данные | |
ЖК-дисплей | цветной (TFT) SVGA, диагональ 17,8 см, 8 x 14 дел (разреш. 800 х 480) |
Напряжение питания | 100 - 240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
Рабочая температура | +10 °C - +40 °C; влажность ≤ 85% |
Габариты | 312 х 133 х 151 мм |
Масса | 2,6 кг |
Комплектация
- 1 Осциллограф АКИП-4126/2Е
- 2 Шнур питания
- 3 Пробник - 2 шт.
- 4 Кабель USB
- 5 CD с ПО
