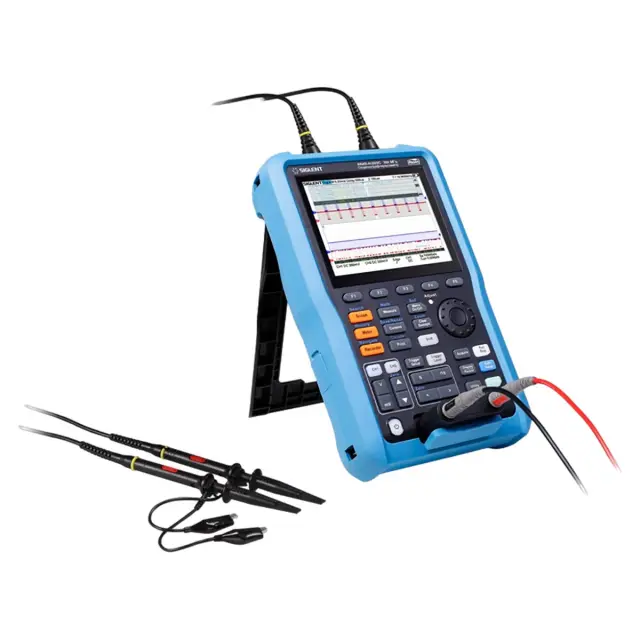

Осциллограф-мультиметр АКИП-4125/1С
Оставить отзыв
Гарантия 1 год
Госреестр 88169-23
Артикул 00-0017714 Код товара 117348
Характеристики
Госреестр:
88169-23
Полоса пропускания:
100 МГц
Количество каналов:
2
В наличии
101 080 ₽
Rusgeocom
Нашли дешевле? Сообщите нам!

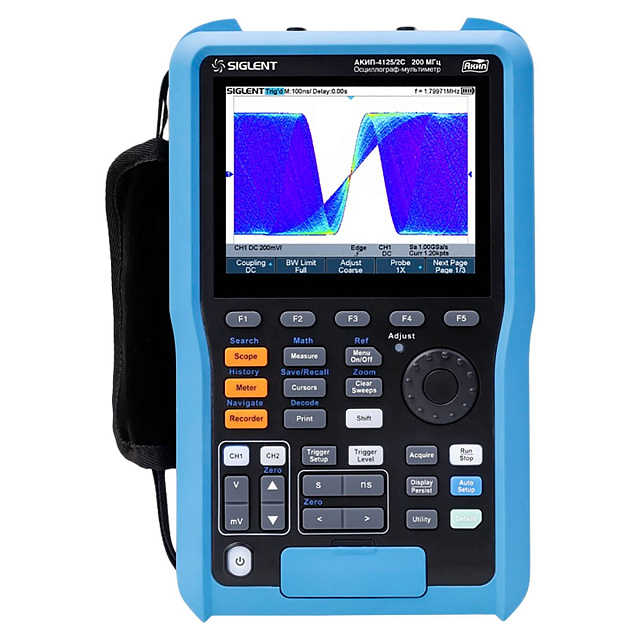

Осциллограф-мультиметр АКИП-4125/1С
101 080 ₽
Технические характеристики
АКИП-4125/1С | |
|---|---|
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания | 0 - 100 МГц |
Время нарастания | ≤ 3,5 нс |
Относительная погрешность установки коэффициентов отклонения | ±3% – ≥ 10 мВ/дел ±4% – < 10 мВ/дел |
Абсолютная погрешность измерения постоянного и импульсного напряжения (до 100 кГц) | ±(0,03·8[дел]·Ко+1 мВ) – ≥ 10 мВ/дел ±(0,04·8[дел]·Ко+1 мВ) – < 10 мВ/дел где Kо – значение коэффициента отклонения, выраженное в мВ/дел при нулевом смещении |
Постоянное смещение | 2 мВ - 296 мВ: ± 5 В; 302 мВ - 7,5 В: ± 80 В; 7,6 В - 100 В: ± 400 В |
Погрешность установки уровня постоянного смещения | ±(0,015•|Uсм|+0,015•8[дел]•Ко+5 мВ) где Uсм – значение установленного смещения Kо – значение коэффициента отклонения, выраженное в мВ/дел |
Входной импеданс | 1 МОм (± 2 %) // 14 пФ (± 2 пФ) |
Макс. вх. напряжение | 300 Вскз КАТ II |
Связь по входу | открытый, закрытый, “земля” |
Канал горизонтального отклонения | |
Коэф. развертки (Кразв.) | 1 нс/дел - 100 с/дел |
Погрешность уст. Кразв. | +/-0,0025 % |
Режим работы | основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y |
Синхронизация | |
Ист. синхронизации | канал 1, канал 2 |
Режимы запуска разв. | автоколебательный, ждущий, однократный |
Тип синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону,по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Аналого-цифровое преобразование | |
Разрядность АЦП | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES)) |
Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) |
Интерполяция | Sin (х)/х |
Объем памяти | 6 МБ на канал (12 МБ при объединении каналов) |
Режим сбора данных | стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел) |
Маркерные измерения | |
По вертикали | Пик-пик, амплитуда, макс., мин., "высокий" уровень, "низкий" уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
По горизонтали | частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза |
Измерение вр. задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Статистика | текущее значение, Макс, Мин, СКО |
Курсорные | ΔU, ΔT, Δ1/T (вручную), режим "слежение" |
Регистратор | |
Осциллограф | |
Источник | КАН1, КАН2, КАН1 и КАН2 |
Частота дискретизации | 1 Гц … 25 кГц (в последовательности 1-2-5) |
Память | 50 МБ (внутренняя память), до 2 ГБ (внешняя память) |
Длительность записи | при максимальной дискретизации: 23 минуты во внешнюю память, один канал (11 минут на два канала) при минимальной дискретизации: 22 часа во внешнюю память, один канал (11 часов на два канала) |
Формат данных | Binary |
Измерения | |
Источник | автоматические измерения, мультиметр, автоматические измерения и мультиметр |
Интервал регистрации | 0,1 с … 10 м |
Каналы регистрации | до 4-х каналов (измерения + мультиметр) |
Память | до 3,6 МБ один канал, 900 кБ в 4-х канальном режиме |
Длительность записи | до 100 часов при минимальном интервале |
Формат данных | Binary |
Экспорт данных | Binary, csv, matlab |
Режим мультиметра | |
Постоянное и переменное (скз) напряжение | |
Пределы измерения напряжений | DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (45 Гц … 400 Гц) |
Разрешение | пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ) |
Погрешность | пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр |
Параметры входа | 300 Вскз КАТ III, 600 Вскз КАТ II |
Постоянный и переменный (скз) ток | |
Предел измерений | 60 мА, 600 мА, 6 А, 10 А диапазон частот переменного тока: 45 Гц - 400 Гц |
Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
Погрешность измерения | ± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А) |
Сопротивление | |
Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
Погрешность | ± 1 % ± 5 емр, ± 4 % ± 5 емр (60 МОм) |
Прозвон цепи | |
Порог срабатывания | <50 Ом |
Индикация | непрерывный зв. сигнал f=2 кГц |
Испытание P-N | |
Макс. ток теста | 1,5 мА |
Напряжение теста | 0 - 2 В |
Емкость | |
Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ |
Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ |
Погрешность | ± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр |
Общие данные | |
ЖК-дисплей | диагональ 14,22 cм, TFT (640 × 480); мультиметр - макс. инд. "6.000" |
Интерфейс | USB 2.0 – 2 шт. (device, host) |
Универсальное питание | 100 ~ 240 В, 50/60 Гц, 1,2 А, 9 Вт // 9 В пост./ 4 А (зарядное устройство) аккумуляторная батарея: Li-Ion 6900 мА*ч (до 5,5 ч автономной работы) |
Условия эксплуатации | 0°С - 40°С; относительная влажность не более 85 % |
Габаритные размеры | 276 x 168 x 68 мм |
Масса | 1,75 кг (с аккумулятором - нетто), 3,5 кг – брутто |

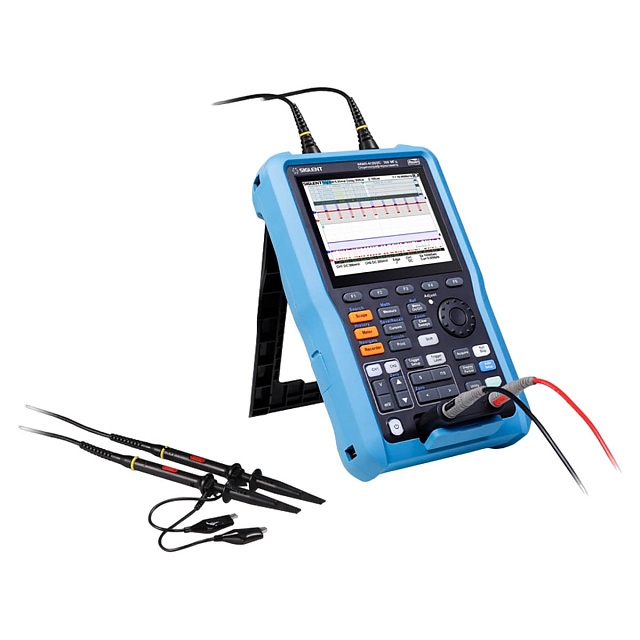

Комплектация
- 1 Осциллограф АКИП-4125/1С
- 2 Зарядное устройство
- 3 Пробник пассивный - 2 шт.
- 4 Щуп измерительный - 2 шт.
- 5 Кабель USB
- 6 Адаптер мультиметр для измерения тока до 600 мА
- 7 Адаптер мультиметр для измерения тока до 10 А
- 8 Сумка для транспортировки

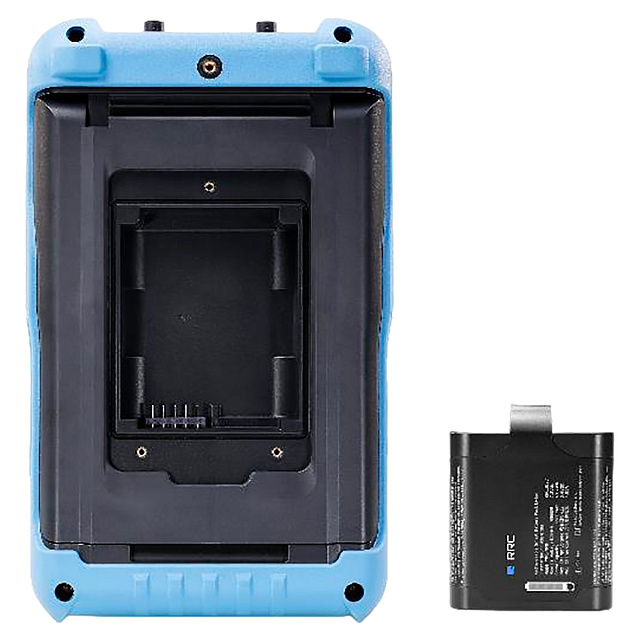

- 9 Аккумуляторная батарея: Li-Ion 6900 мА*ч
- 10 Руководство по эксплуатации
