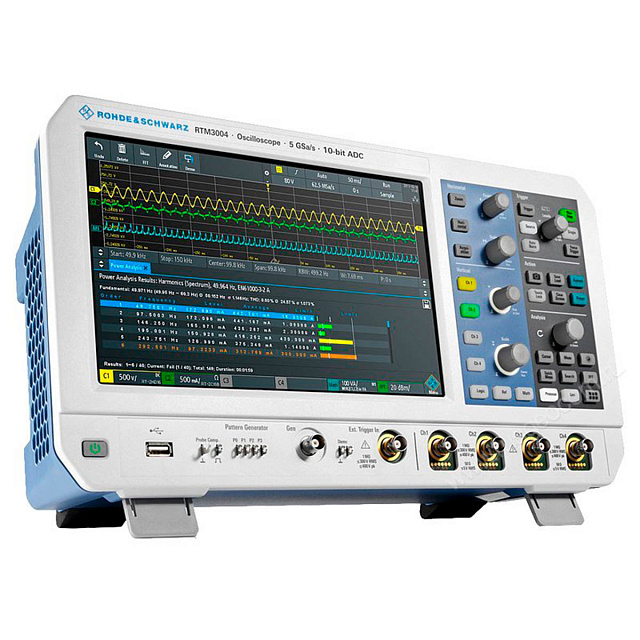

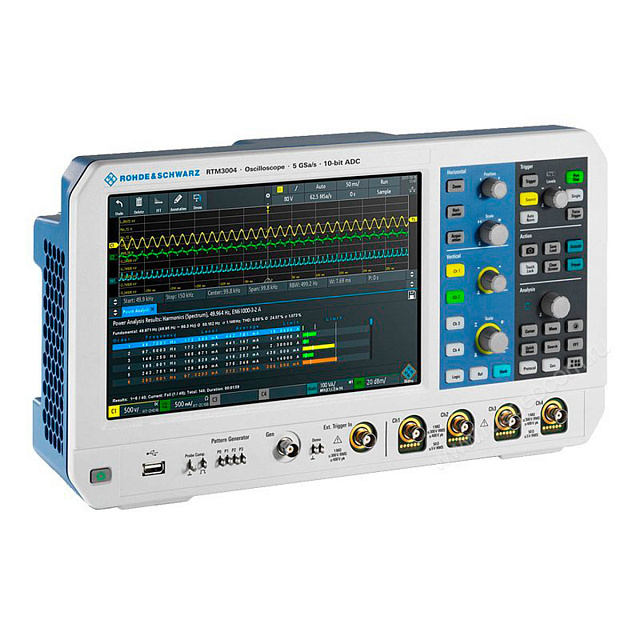

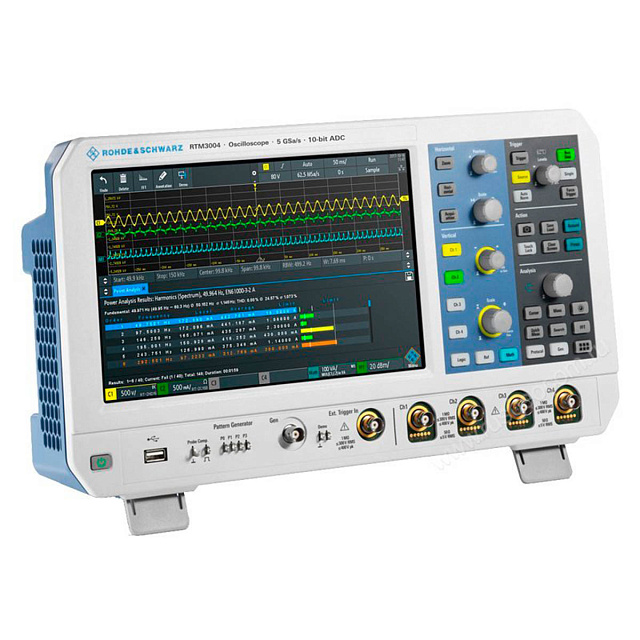

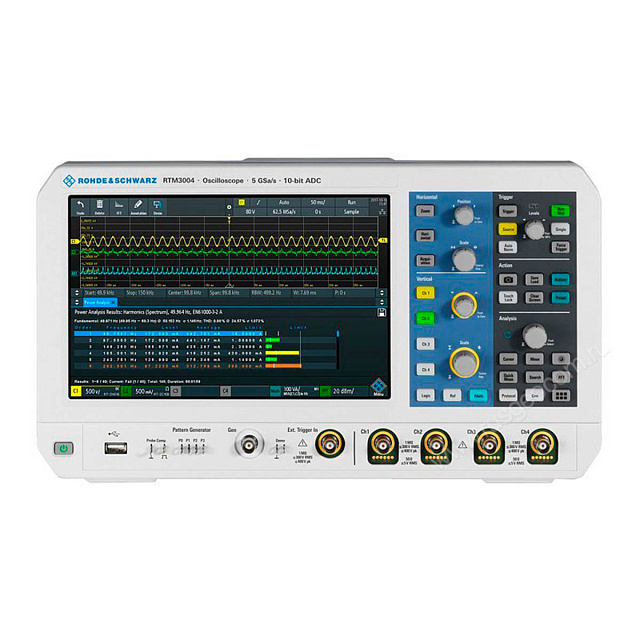

Осциллограф Rohde Schwarz RTM3004

Цифровой осциллограф Rohde&Schwarz RTM3004 оснащен 16 логическими и 4 аналоговыми каналами. 10-битный АЦП обеспечивает четырехкратное улучшение вертикального разрешения и подключение нескольких электронных компонентов.

Основные характеристики:

• Полоса пропускания для логических каналов 400 МГц, для аналоговых – 100 МГц.
• Частота дискретизации 2,5 ГВыб/с.
• Время нарастания 3,5 нс.
• Опция RTM-B6 позволяет генерировать сигналы произвольных форм.
• Диапазон временной развертки от 0,5 нс/дел до 500 с/дел.
• Тестирование по маске поможет при диагностике плат и оборудования одной модели, например, на производстве и в сервисных центрах.
• Скорость обновления до 64 осциллограмм в секунду, что позволяет выполнять более трех десятков различных измерений.
• Логический анализатор, который позволяет работать со смешанными сигналами.

Шины SPI и CAN/LIN позволяют мгновенно передавать сообщение от одной интегральной схемы к другой. Цифровой осциллограф Rohde&Schwarz RTM3004 не только способен воспроизводить сигналы, но и создавать их, что позволяет проводить тестирование интерфейсов передачи данных.

Технология QuickView и поддержка быстрого преобразования Фурье обеспечивают мгновенную обработку накопленной информации. Также, при использовании автоматического выполнения математических операций, вы быстро составите наглядный отчет.

USB-порт, расположенный на корпусе осциллографа Rohde&Schwarz RTM3004 предназначен для подключения внешних запоминающих устройств. Также, с помощью съемных носителей можно обновить встроенное ПО осциллографа.

LAN-интерфейс служит для передачи результатов измерений в локальную сеть. С его помощью, вы можете использовать осциллограф в аудиториях образовательных учреждений или для демонстрации хода работы заказчикам.

Встроенная память осциллографа рассчитана на 2048 отсчетов по 6 разрядов. За счет этого, вы можете быстро анализировать состояние плат с большим количеством компонентов, не перенося промежуточные результаты на внешние носители информации.

На емкостном дисплее с диагональю 10,1 дюйма удобно просматривать все необходимые результаты измерений. Сенсорное управление обеспечивает простоту ввода данных, а также позволяет оставлять комментарии и помечать нужные участки осциллограмм прямо во время измерений.

Купить цифровой осциллограф Rohde&Schwarz RTM3004 и получить подробные консультации по его использованию вы можете на сайте нашего магазина либо созвонившись с нашими менеджерами по телефону.
