Опция синхронизации и декодирования последовательных данных CAN/LIN Rohde & Schwarz RTE-K3

Все осциллографы от компании Rohde & Schwarz поддерживают запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC. Настройка декодирования за считанные секунды. Просмотр результатов для детального анализа в виде телеграмм с цветовым кодированием и/или в табличном виде. Эффективная и надежная идентификация ошибок посредством аппаратно-ускоренного запуска. Запуск возможен по началу кадра, идентификатору кадра, данным и различным ошибочным состояниям.

Для осциллографов R&S®RTE1000 опция R&S®RTE-K3 обеспечивает синхронизацию и декодирование для протоколов CAN и LIN. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при захвате многопакетных сигналов последовательных шин. Активируется лицензионным кодом.

Ключевые факты

• Посимвольное декодирование для адреса LIN и CAN, включая поддержку стандартных для отрасли файлов CAN DBC

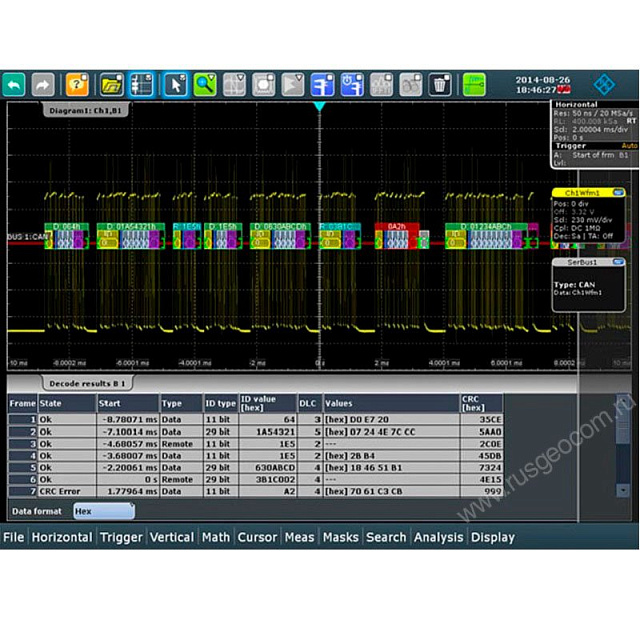

• Экранное декодирование последовательных протоколов коррелировано по времени с осциллограммой последовательных данных
• Запуск по началу кадра, идентификатору кадра, данным и различным ошибочным состояниям
• Высокоэффективные функции поиска и навигации по началу кадра CAN, типу кадра, идентификатору, данным и ошибочным состояниям
• Самое быстрое испытание по маске глазковых диаграмм LIN и CAN с помощью стандартных функциональных возможностей испытания по маске
