Опция двухканального генератора сигналов MSO5000-AWG
Оставить отзыв
Артикул MSO5000-AWG Код товара 119720
39 668 ₽
Последняя цена
Актуальную цену уточняйте у менеджера
Rusgeocom
Платите частями
Удобный способ оплаты по
6 158 ₽
Опция двухканального генератора сигналов MSO5000-AWG
Технические характеристики
RIGOL MSO5000-AWG | |
|---|---|
Количество каналов | 2 |
Частота дискретизации | 200 Мвыб/сек |
Вертикальное разрешение | 14 бит |
Максимальная частота | 25 МГц |
Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой |
Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус |
Синусоидальный сигнал | |
Диапазон | 100 мГц...25 МГц |
Неравномерность | ±0,5 дБ (относительно 1 кГц) |
Гармонические искажения | -40 дБн |
Негармонические искажения | -40 дБн |
Коэффициент гармоник | 1% |
Отношение сигнал / шум | 40 дБ |
Прямоугольный / Импульсный сигнал | |
Диапазон прямоугольного сигнала | 100 мГц...15 МГц |
Диапазон импульсного сигнала | 100 мГц...1 МГц |
Время нарастания / спада | < 15 нс |
Выброс | < 5% |
Коэффициент заполнения | 50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал |
Разрешение коэффициент заполнения | 1% или 10 нс, что больше |
Минимальная длительность импульса | 20 нс |
Разрешение длительности импульса | 10 нс или 5 бит, что больше |
Джиттер | 5 нс |
Пилообразный сигнал | |
Диапазон | 100 мГц...100 кГц |
Линейность | 1% |
Симметрия | 0%...100% |
Шумовой сигнал | |
Полоса | >25 МГц |
Встроенные формы | |
Диапазон | 100 мГц...1 МГц |

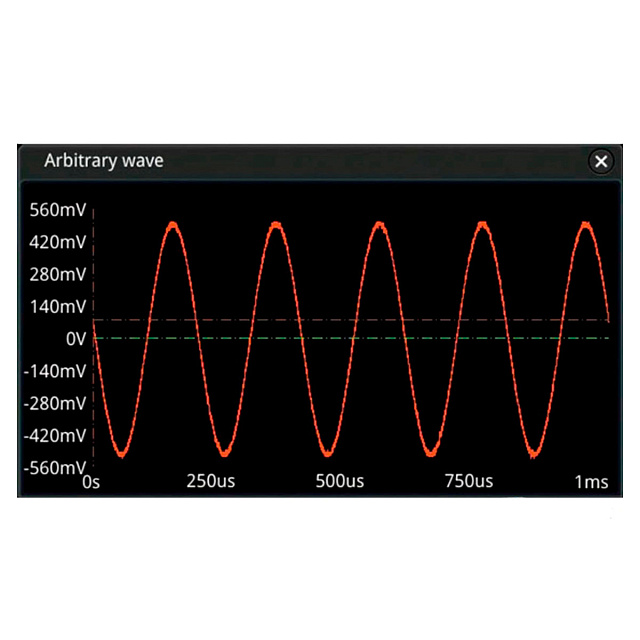

Произвольная форма | |
Диапазон | 100 мГц...10 МГц |
Количество точек | 2...16 К точек |
Дополнительные свойства | поддержка сохранения и загрузки форм |
Частота | |
Точность | 100 ppm (<10 кГц), 50 ppm (>10 кГц) |
Разрешение | 100 мГц или 4 бит, что больше |
Амплитуда | |
Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом) |
Разрешение | 100 мкВ или 3 бит, что больше |
Точность | 2% (на частоте 1 кГц) |
Смещение | |
Уровень | ±2,5 В (высокий импеданс)
±1,25 В (50 Ом) |
Разрешение | 100 мкВ или 3 бит, что больше |
Точность | ±(2%уст.значения + 5 мВ + 0,5%амплитуды) |
Модуляция | |
Тип | АМ, ЧМ, ШИМ |
АМ | модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120% |
ЧМ | модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота |
ШИМ | модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... макс. несущая частота |
Свипирование | |
Закон | линейный / логарифмический |
Интервал свипирования | 1 мс ... 500 с |
Частота | внутри диапазона частот |
Пачки импульсов | |
Режим | N циклов, непрерывный |
Количество импульсов | 1 ... 1 000 000 |
Период | 1 мкс ... 500 с |
Задержка | 0...100 с |
Источник запуска | внутренний, ручной |
