Общий векторный анализ сигналов Rohde&Schwarz FSV-K70 для анализаторов спектра и сигналов

Опция R & S®FSV-K70 позволяет проводить анализ одиночных несущих с цифровой модуляцией до уровня битов. Четко структурированная операционная концепция упрощает измерения, несмотря на широкий спектр инструментов анализа.

Гибкий анализ модуляции от MSK до 64QAM:

• Форматы модуляции 2FSK, 4FSK, МСК, ГМСК, ДМСК, BPSK, QPSK, Offset-QPSK, DQPSK, 8PSK, D8PSK, π / 4-DQPSK, 3π / 8-8PSK, π / -D8PSK.
• 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 16APSK (DVB-S2), 32APSK (DVB-S2), π / 4-16QAM (EDGE), - π / 4-16QAM (EDGE).
• π / 2-BPSK, –π / 2-BPSK, π / 2-DBPSK.
• Скорость передачи до 32 МГц.
• Длина анализа до 50000 символов.
• Полоса анализа сигналов 28 МГц; 40 МГц и 160 МГц опционально.

Многочисленные стандартные настройки по умолчанию:

• GSM, GSM / EDGE
• 3GPP WCDMA, CDMA2000®.
• TETRA, APCO25.
• Bluetooth®, ZigBee DECT.

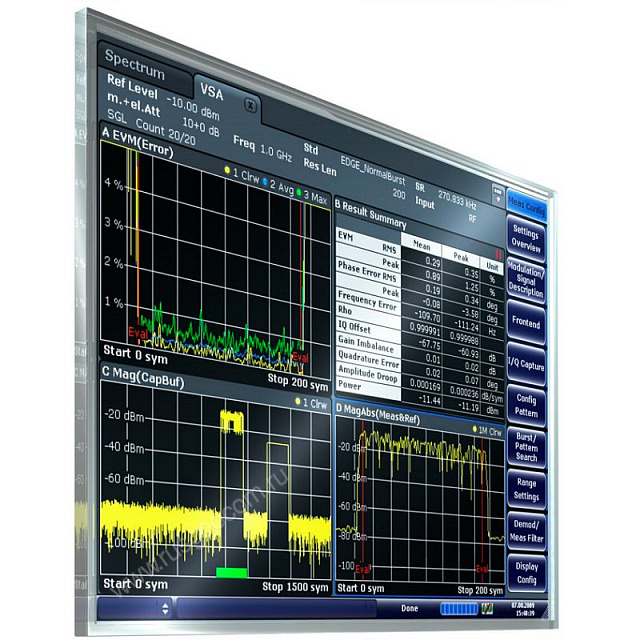

Простое управление с графической поддержкой.

Визуализация этапов демодуляции и связанных с ними настроек настолько ясна, что даже начинающие пользователи могут найти правильные настройки. Сочетание сенсорного экрана и блок-схемы упрощает работу. Опираясь на описание анализируемого сигнала (например, формат модуляции, непрерывный или с пачкой, скорость передачи символов, фильтрация передачи), опция R & S®FSV-K70 помогает пользователям автоматически находить полезные настройки.
