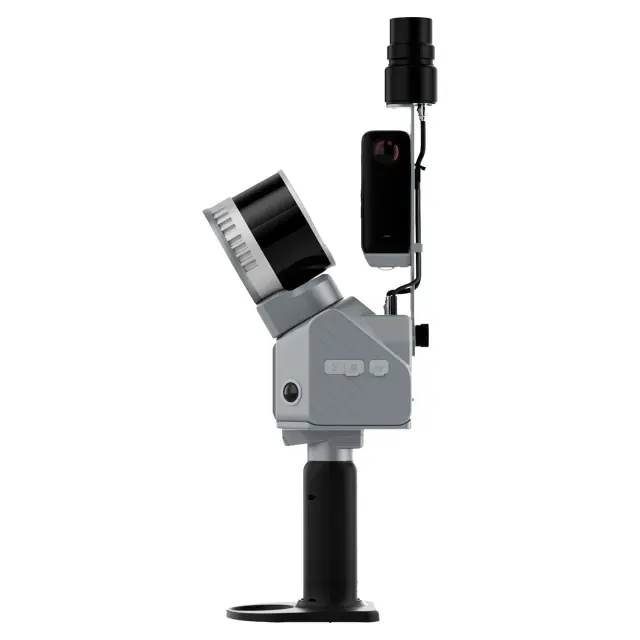

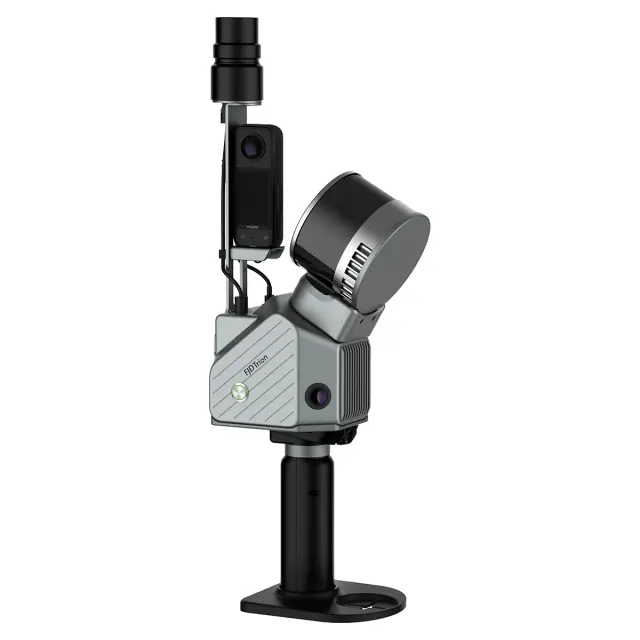

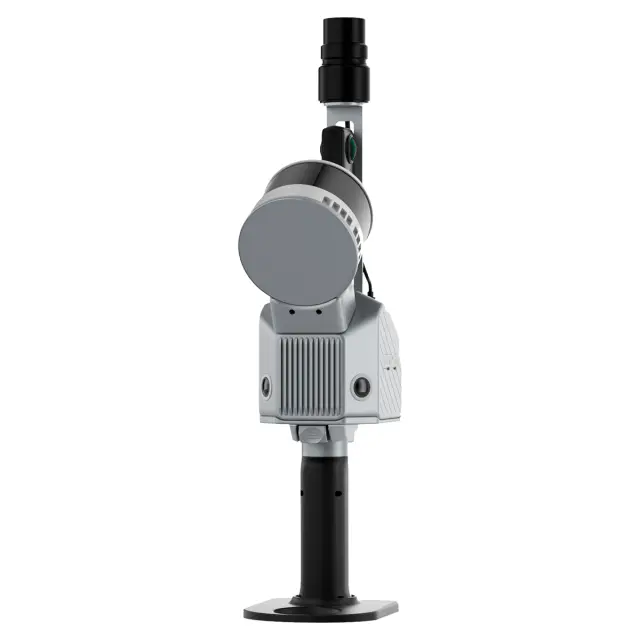

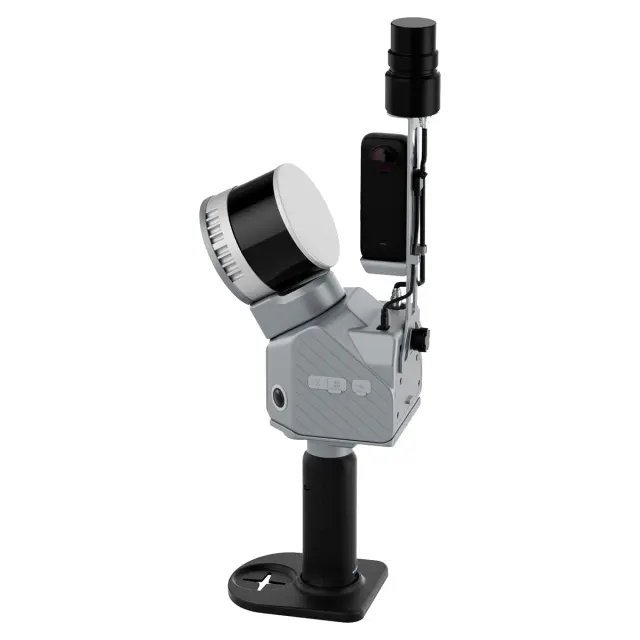

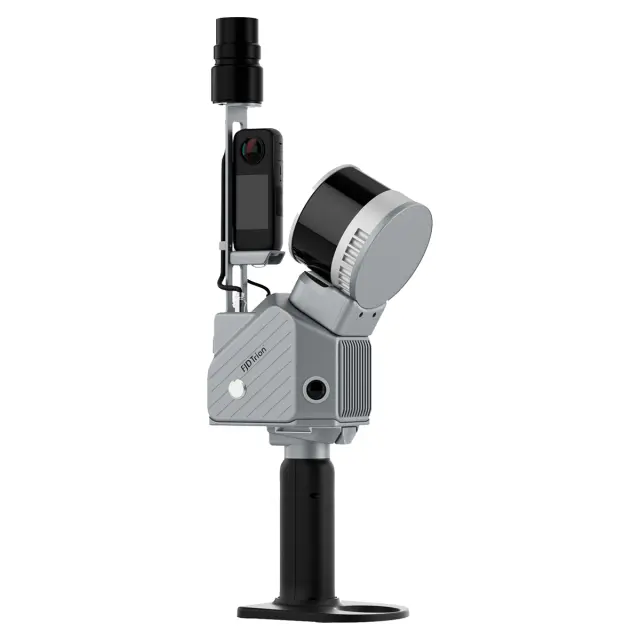

Мобильный лазерный сканер NAVMOPO S2

NAVMOPO S2 (FJD Trion S2) - это новый мобильный лазерный сканер от компании FJD с лидаром на 16 каналов, дальностью сканирований 120 м, с камерой Insta X3, со съемным RTK модулем. Он позволяет в реальном времени получать плотное высокоточное облако точек в местной системе координат.

Для точного определения своего местоположения в пространстве сканер оснащен двумя инерциальными система: IMU - инерциальная измерительная система, VIO - визуальная инерциальная измерительная система.

Visual Inertial Odometry (VIO) — это метод определения положения и ориентации сканера в пространстве, с помощью анализа последовательности изображений, снятых установленными на нем камерами.

Мощный компьютер установленный в сканере обрабатывает данные полученные с двух инерциальных систем и анализирует облака точек, это позволят значительно повысить точность позиционирования, а значит и точность получаемого цифрового двойника объекта. Для повышения точность сканер можно синхронизировать с GNSS приемником.

Особенности

• 320 000 точек в секунду;
• ​точность 1 см;
• 16 канальный лидар;
• дальность 120 м;
• облако точек в режиме реального времени;
• геопривязка;
• легкий и портативный;
• съемный аккумулятор емкостью 3240 мАч (2 шт.).

Где применяют сканер

В помещении, на улице и под землей:

• съемка зданий и сооружений;
• создание поэтажных планов;
• съемка зданий и сооружений для экспертизы;
• съемка прилегающих территорий для благоустройства;
• топография;
• съемка промышленных территорий;
• подсчет объемов складов сыпучих материалов;
• маркшейдерский замеры;
• съемка подземных и наземных выработок.

Облако точек в режиме реального времени

Использование SLAM технологии позволяет отображать облако точек в режиме реального времени на смартфоне.

Большая дальность сканирования

Благодаря современному лидару сканер S2 позволяет выполнять точные 3D-измерения различных объектов на расстоянии до 120 метров. Угол обзора по вертикали 360°, по горизонтали 285°.

Портативность

Легкий и компактный прибор, его можно переносить, как в кейсе, так и в рюкзаке. Он легко помещается в ручную кладь.

Программное обеспечение NAVMOPO Scan для управления сканером

На смартфон устанавливается программное обеспечение для управления сканером NAVMOPO Scan, оно позволяет:

• отображать файлы проектов, объем памяти, время автономной работы;
• визуализирует облако точек в режиме реального времени;
• отслеживать состояние GNSS приемника;
• управляет файлами и импортировать их.

NAVMOPO Model - программное обеспечение для постобработки облака точек

Программное обеспечение NAVMOPO Model - это профессиональный инструмент для обработки данных лазерного сканирования, с ее помощью вы можете делать:

• регистрировать (сшивать) облака;
• чистить облако (удалять ненужные объекты и участки);
• "сажать" облако точек по маркам в нужную систему координат;
• делать разрезы и сечения;
• обводить контур по сечению и выгружать в DXF;
• выполнять подсчет объемов;
• выполнять автоматическое распознавание деревьев и вычислять показатели лесного массива, таких как биомасса и объем ствола;
• импортировать данные в форматах: LAS, e57.
