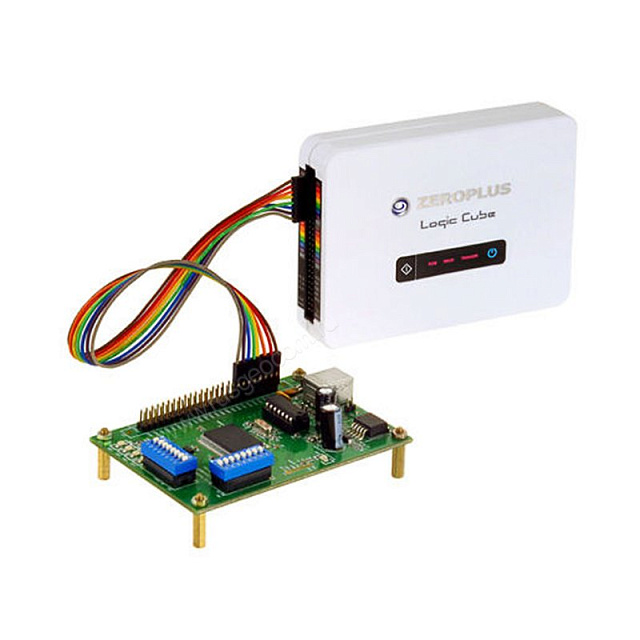

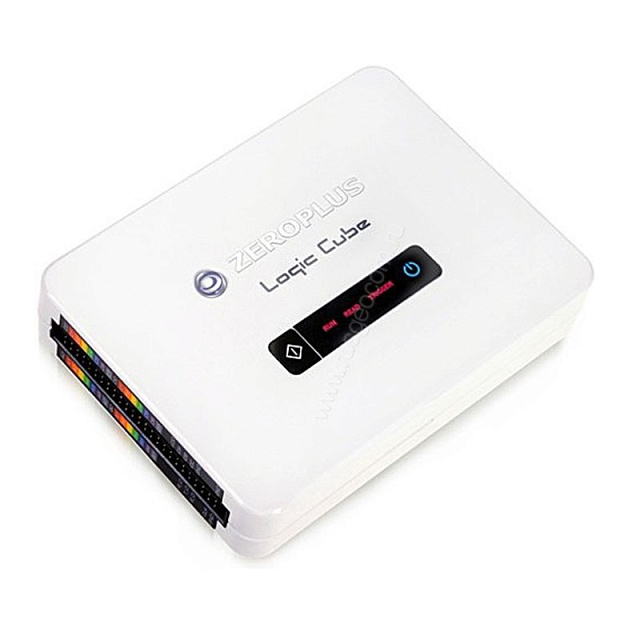

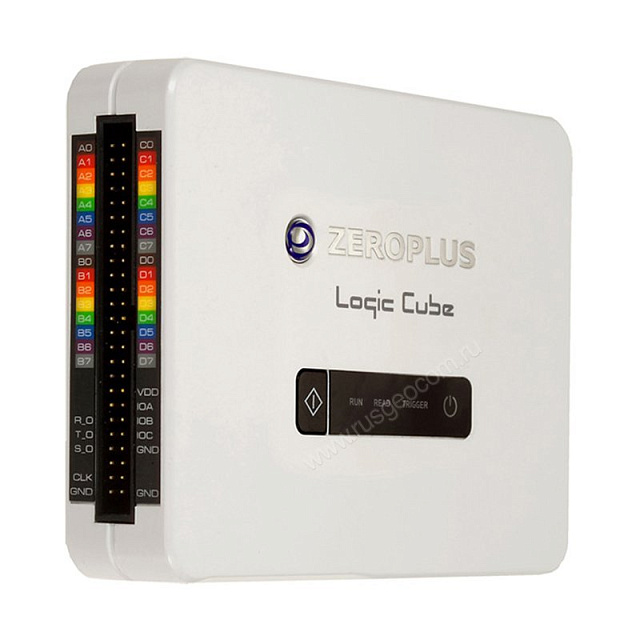

Логический анализатор Zeroplus LAP-C322000

Назначение анализатора LAP-C

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.

Особенности анализатора LAP-C

Количество каналов: 32 канала
Тактовая частота до 100 МГц
Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Не требует внешнего питания (питание по шине USB)

Технические характеристики Логический анализатор Zeroplus LAP-C322000

	LAP-C322000
Параметры анализатора
Частота дискретизации	до 200 МГц
Внешняя тактовая частота	100 МГц
Количество каналов	32
Память	32 Мбит (2 Мбит на кан.)
Порог срабатывания	-6…+6 В
Погрешность установки порога срабатывания	100 мВ
Максимальное входное напряжение	±30 В
Входное сопротивление	500 кОм/10 пФ
Задержка между каналами	Не более 1,5 нс
Синхронизация и анализ протоколов
Условия синхронизации	по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Пороговый уровень	TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В)
Макс. частота сигнала порогового уровня	75 МГц
Задержка	по времени, по отсчетам (1-65535), по странице (1 - 8192)
Общие данные
Напряжение питания	5 В по USB
Потребляемая мощность	Не более 2 Вт
Габаритные размеры	125 × 90 × 25 мм
Масса	0,150 кг

Комплектация

1 Логический анализатор LAP-C 322000
2 Кабель USB
3 16-контактный измерительный шлейф
4 8-контактный измерительный шлейф – 2 шт.
5 2-контактный измерительный шлейф
6 1-контактный измерительный шлейф
7 Микрозажим-наконечник (36 шт./уп.) – 1 упаковка
8 Прогр. обеспечение на CD
9 Калибровочное устройство для пробников
10 Сумка для транспортировки
11 Инструкция по установке

Документация

pdf

Технические данные логических анализаторов LAP-C 322000
