Регистратор Graphtec GL7000E электронный с дисплеем

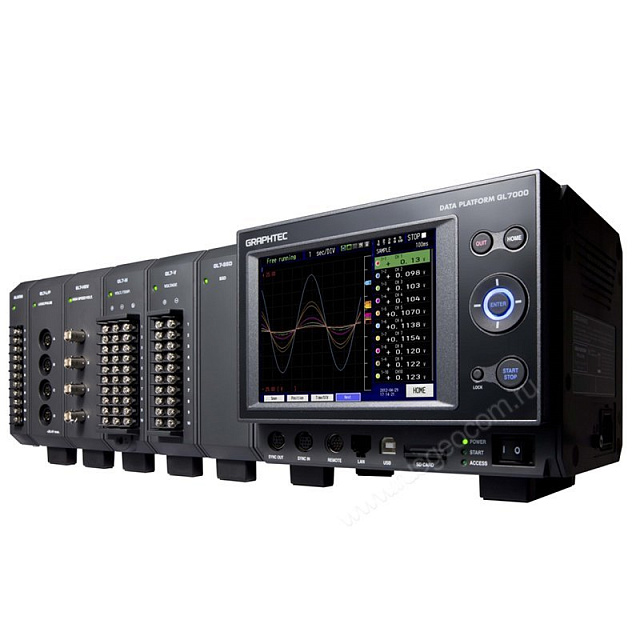

GL7000 многоканальный регистратор модульного типа

Возможность присоединения различных модулей для сбора данных

Возможность присоединения модуля отображения с сенсорным дисплеем, используемого как отдельное устройство, так и в качестве сборки

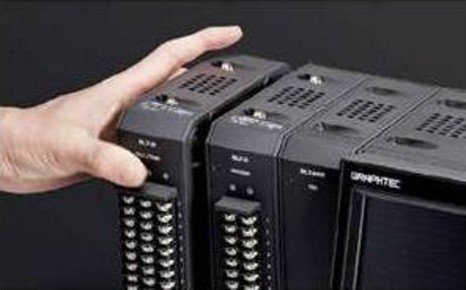

Модули закрепляются с помощью винтов

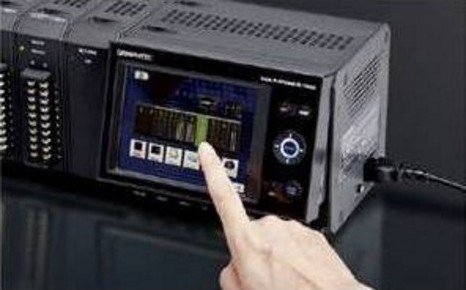

Сенсорная панель управления

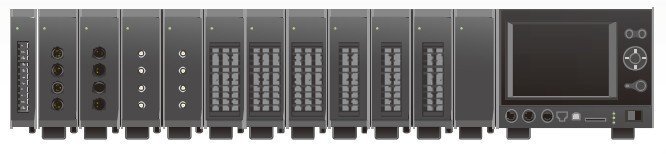

Широкий диапазон измерения обеспечивается присоединяемыми модулями. Возможно подключить 10 модулей (112 каналов) к одному GL7000.

Жидкокристаллический экран высокого разрешения для модуля отображения для чтения, конвертирования и изменения формата отображения данных, а также управления регистратором.

Двойное отображение(текущие и прошлые данные)

Отображение осциллограммы(только аналоговое)

Цифровое отображение

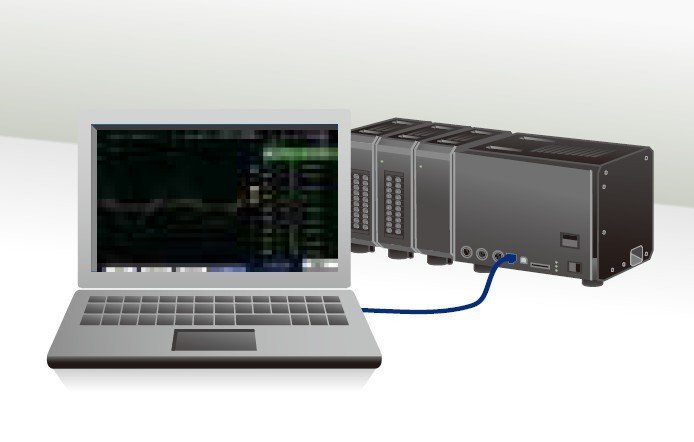

Использование регистратора данных с удаленным управлением модулем отображения и ПК.

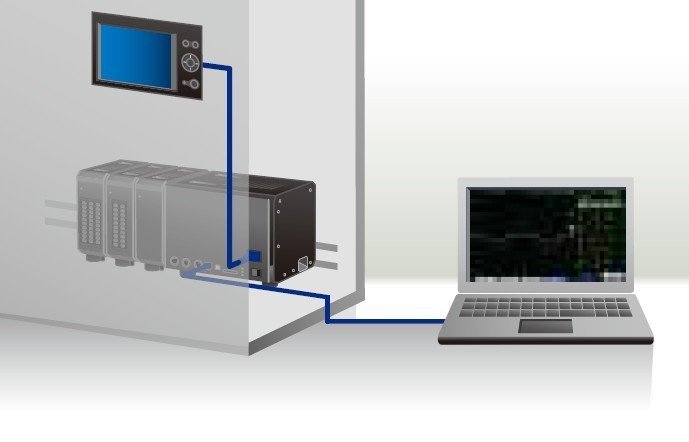

Управление модулем отображения на уже имеющейся консольной панели и установки GL7000 непосредственно по месту применения. Для связи используется CAT5 LAN кабель.

Применение GL7000 без модуля отображения.

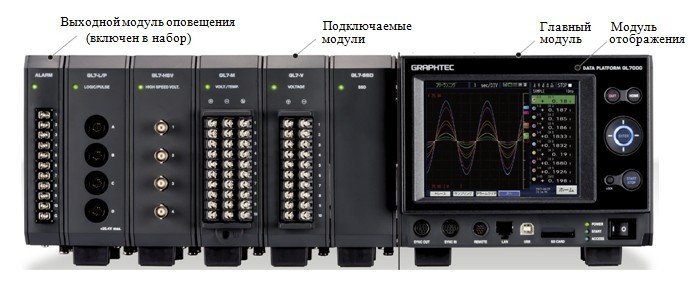

Типы модулей

Модуль оповещения GL7-ALARM входит в стандартную комплектацию, остальные же модули устанавливаются опционально, в зависимости от потребностей Вашего производства.

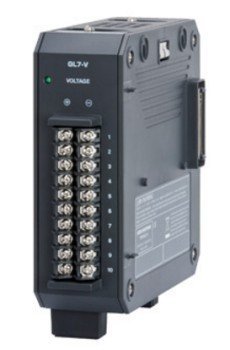

Модуль напряжения GL7-V

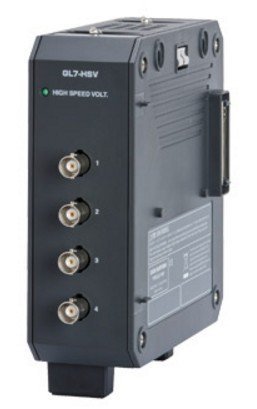

Модуль высокочастотного напряжения GL7-HSV

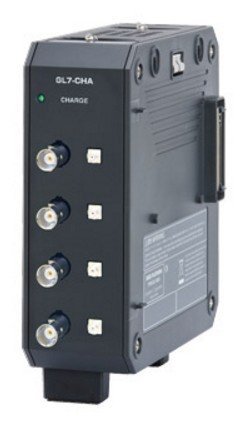

Модуль нагрузки GL7-CHA

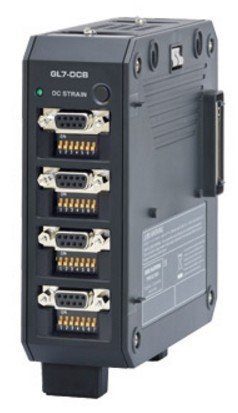

Деформационный модуль GL7-DCB

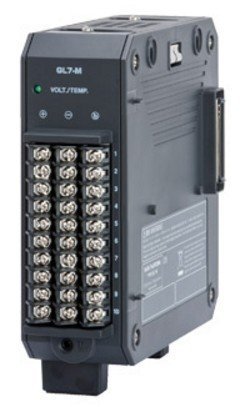

Модуль напряжения/температуры GL7-M

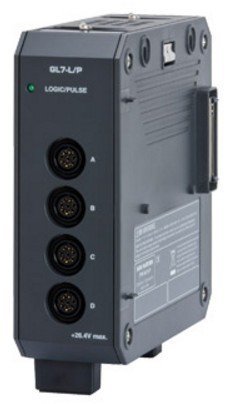

Модуль логического/импульсного сигнала GL7-L/P

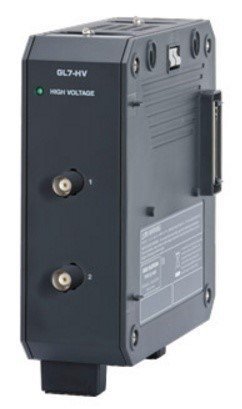

Модуль высокого напряжения GL7-HV

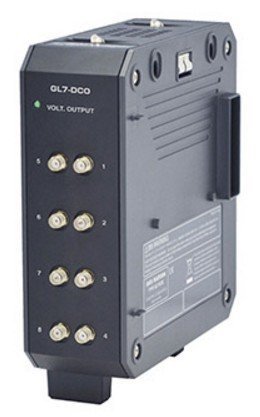

Модуль выходного напряжения GL7-DCO

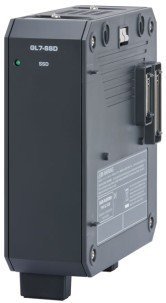

SSD модуль GL7-SSD

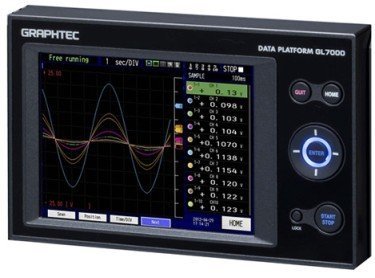

Модуль отображения GL7-DISP

Максимальная скорость выборки и время сбора данных^*1

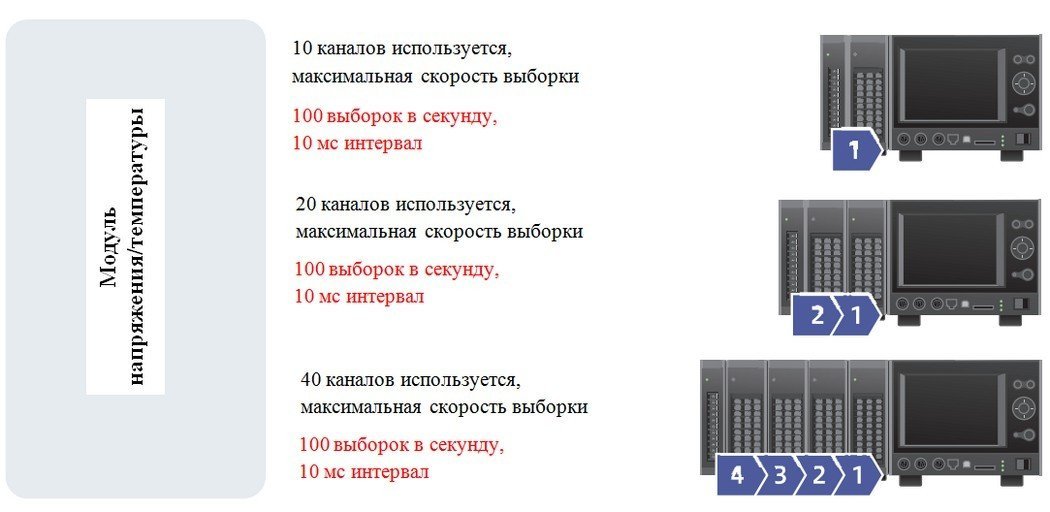

Время сбора данных при установке модулей (зеленый шрифт – 1 модуль, красный шрифт – 10 модулей)

^*1. Время собираемых данных, сохраняемых в формате GBD. При сохранении в CSV формате – максимальная скорость выборки будет ограничена 10 мс несмотря на тип носителя данных. Данные не могут сохраняться в формате CSV на встроенную память.

^*2. Размер файла данных не может превышать 2 ГБ.

^*3. Эталонное время записи для 8 модулей (максимальное количество присоединяемых деформационных модулей GL7-DCB и модулей нагрузки GL7-CHA равно 8)

Особенность применения одинаковых модулей

Скорость измерения сохраняется при подключении дополнительных модулей. При подключении модулей Высокоскоростное Напряжение и Логика/Импульсы, скорость измеряется носителем информации.

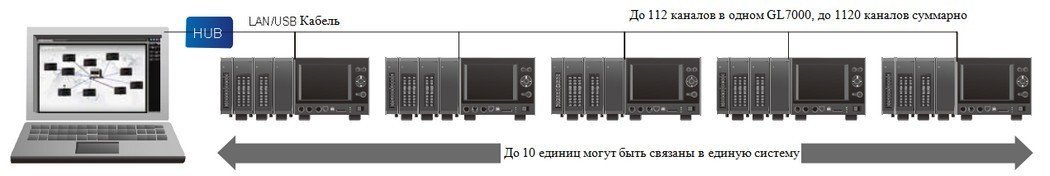

До 10 GL7000 могут быть связаны с 1 ПК через LAN или USB и управляться ПО.

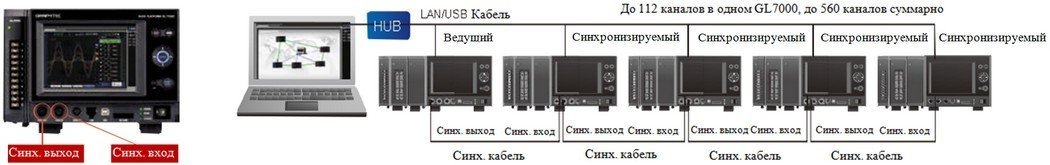

Запуск и остановка триггером могут быть синхронизированы при подключении кабеля синхронизации. Главное и синхронизируемое устройство определяется автоматически

• Встроенная память RAM: сохраняет до 2 000 000 выборок.
• Встроенная флеш память: 2 Гб памяти в основном модуле (интервал дискретизации не менее 1 мс). Данные сохраняются даже при сбое питания.
• SD карта памяти: SD слот находится на передней панели основного модуля. Поддерживаются карты памяти объемом до 32 Гб (интервал дискретизации не менее 1 мс). Возможность быстрой замены SD карты (быстрая замена возможна при интервале дискретизации не менее 100 мс).
• SSD модуль: 64 Гб памяти (интервал дискретизации не менее 1 мс). Данные сохраняются даже при сбое питания. Высокая стойкость к вибрациям.

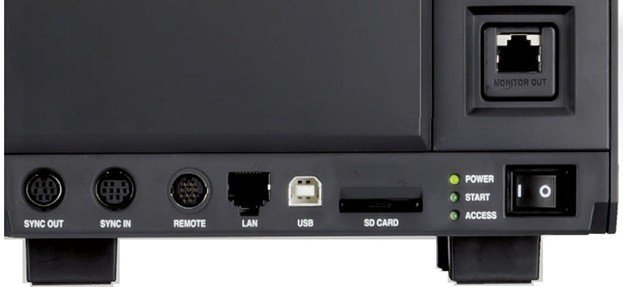

Поддерживаемый интерфейс связи с ПК

Локальная сеть (10BASE-T, 100BASE-TX) и USB2.0 (высокоскоростной). Порты расположены на передней панели устройства.

Функциональность

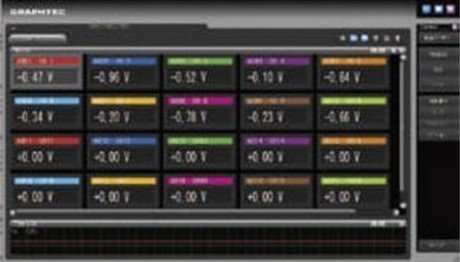

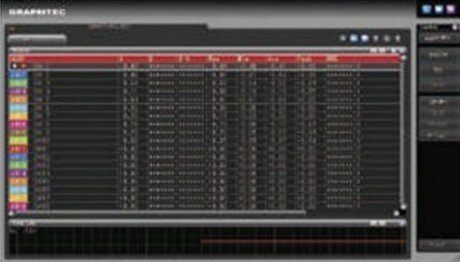

• WEB и FTP сервер: возможно управление через WEB браузер. Обеспечивается контроль за сигналами и доступ данных из устройств памяти, таких как встроенная память, SD карта, SSD модуль
• FTP клиент: собранные данные периодически отправляется на FTP сервер для резервного копирования
• DHCP клиент: автоматическое получение IP адреса для GL7000 от DHCP сервера
• Режим USB накопителя
• NTP клиент: часы на GL7000 периодически сверяются с NTP сервером

Программное обеспечение

GL7000 может управляться с помощью ПО серии GL (включено в набор). ПО обладает рядом практичных функций, например, сохранение данных на ПК, воспроизведение собранных данных, конвертация формата файлов.

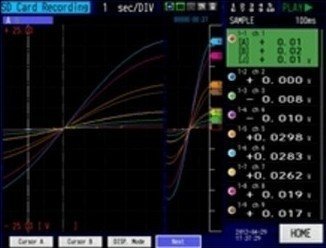

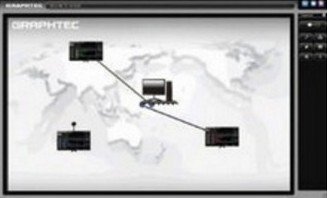

Экран связи

Меню настроек

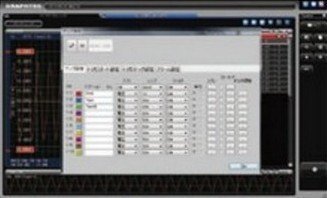

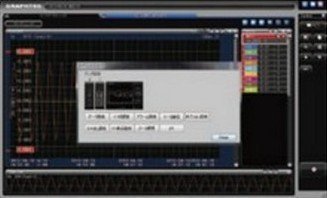

Меню настроек подключаемых модулей

Варианты отображения данных

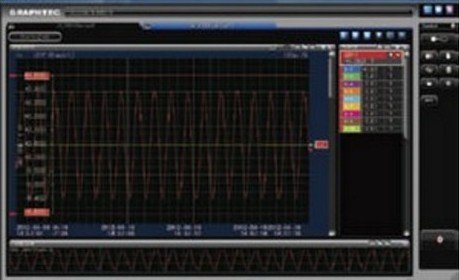

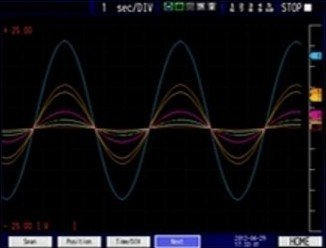

Одиночное отображение осциллограммы

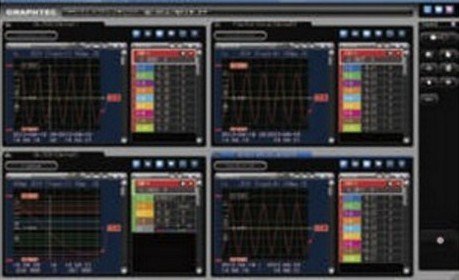

4 окна отображения осциллограммы

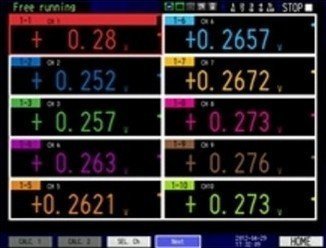

Цифровое отображение

Цифровое отображение (режим вычисления)

Примеры применения (более подробная информация в разделе "Применение")

• Батареи: оценочные испытания тока зарядки, выходного напряжения, разрядной емкости и т.д.

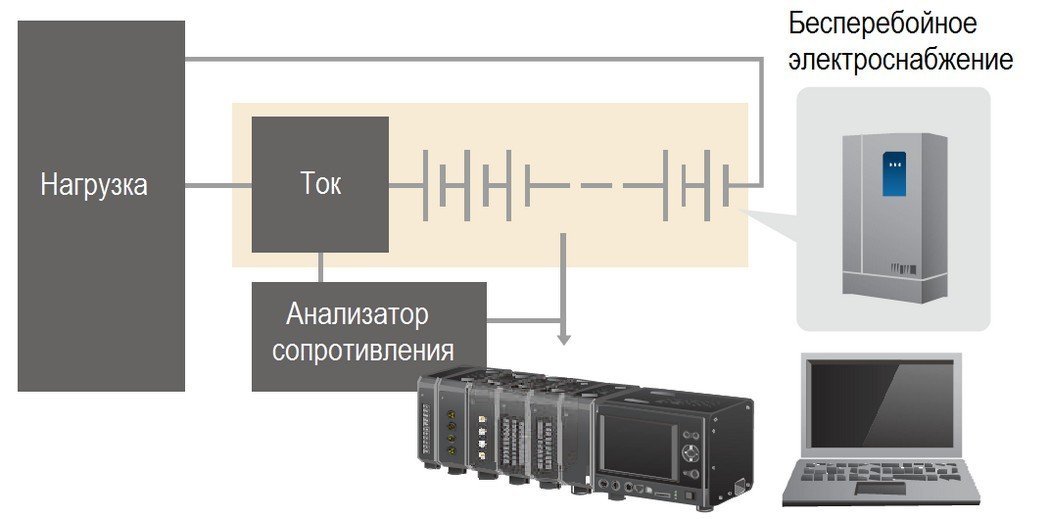

• Автомобильные аккумуляторы: изменение зарядных и разрядных характеристик

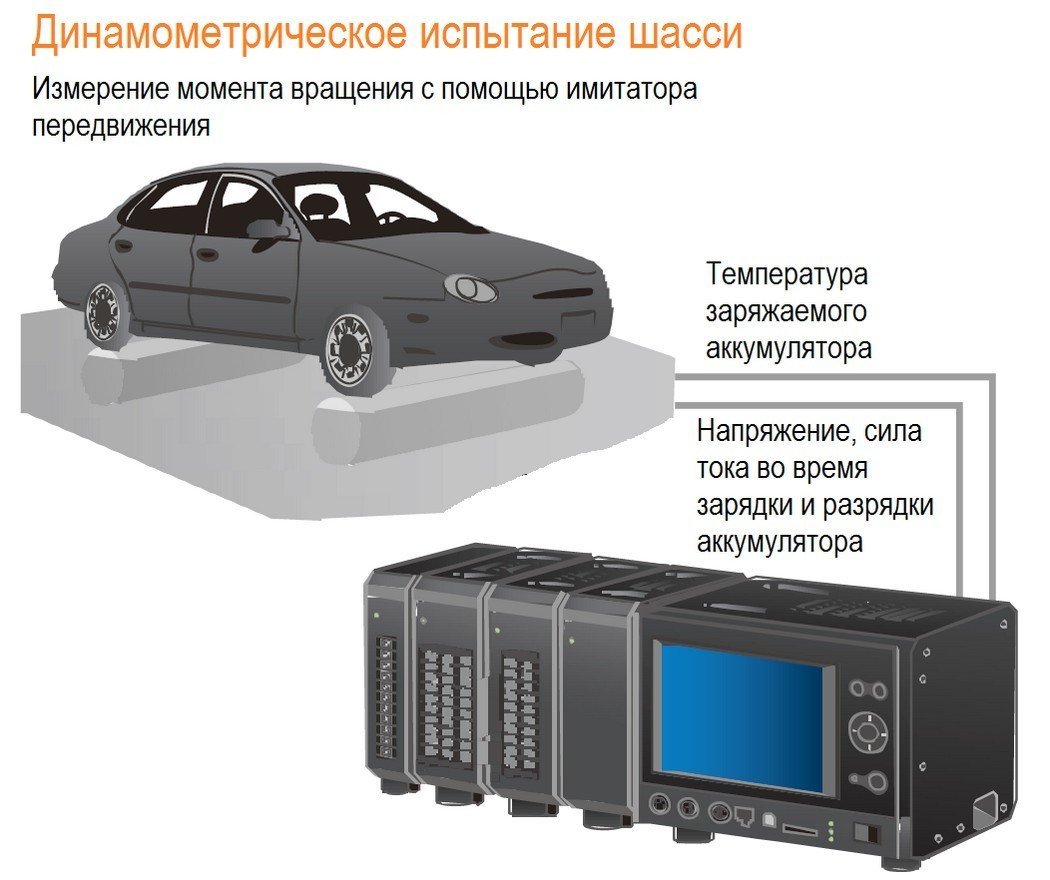

• Средства передвижения: температурные и вибрационные испытания для проверки надежности подшипников

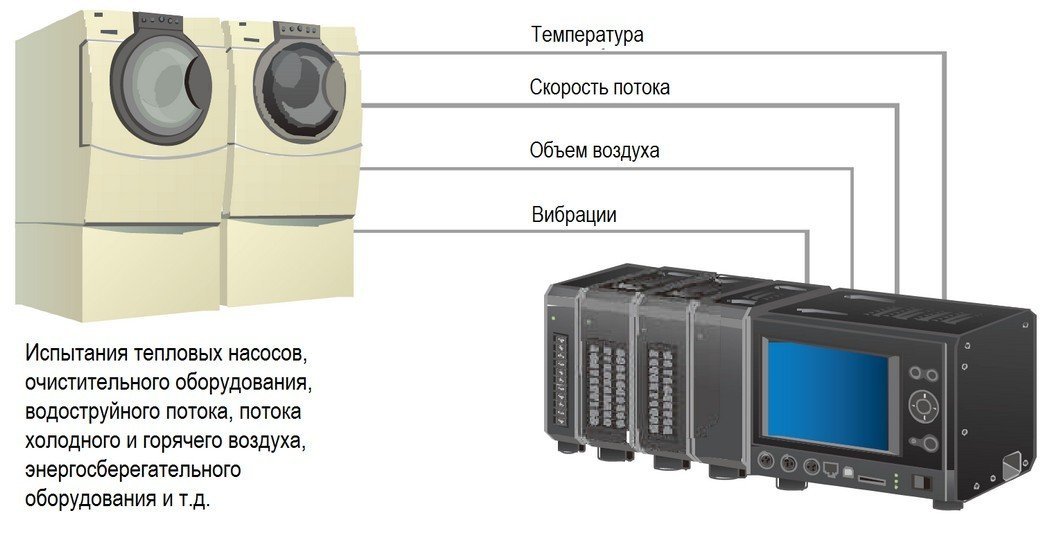

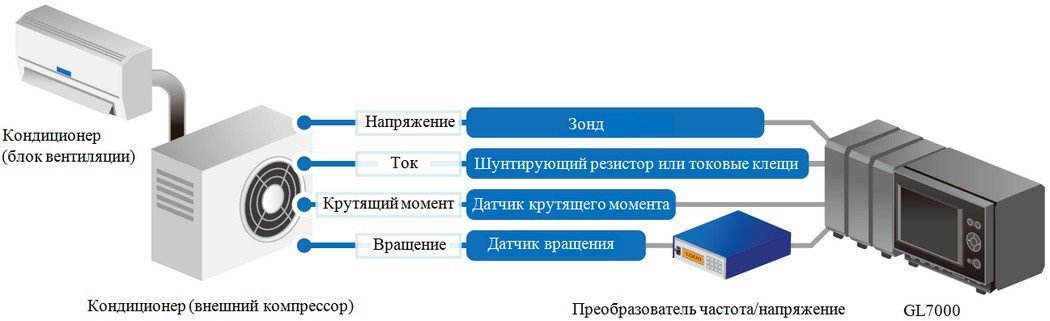

• Бытовое оборудование: оценочные испытания температуры, скорости потока, объема воздуха, звуковых колебаний, вибрации

• Другие: оценочные испытания теплообмена

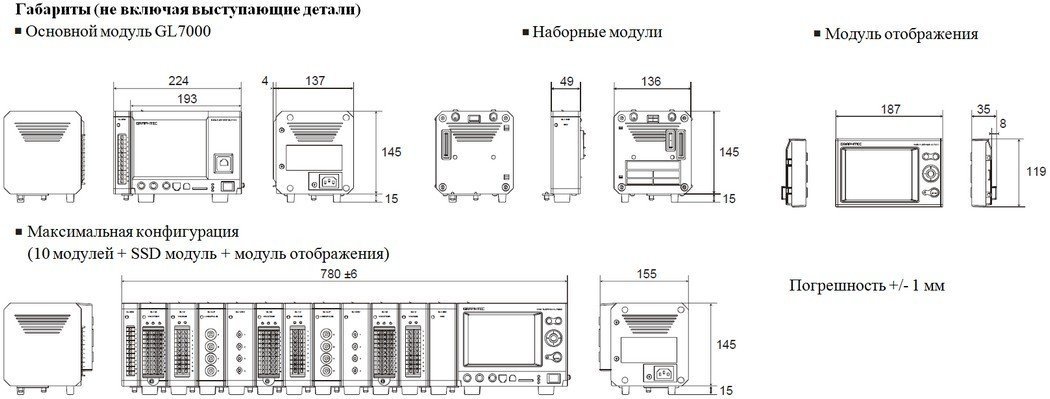

Габариты GL7000

Применение модулей GL7000

В зависимости от выполняемых задач, имеется возможность использовать как множество одинаковых модулей, так их комбинации. Особенностью платформы сбора данных GL7000 является чрезвычайная гибкость применения, достигаемая наборным типом присоединения модулей.

Обращаем Ваше внимание, что модуль оповещения GL7-ALARM является базовым модулем и идет в комплекте с основным модулем. Все прочие модули докупаются отдельно.

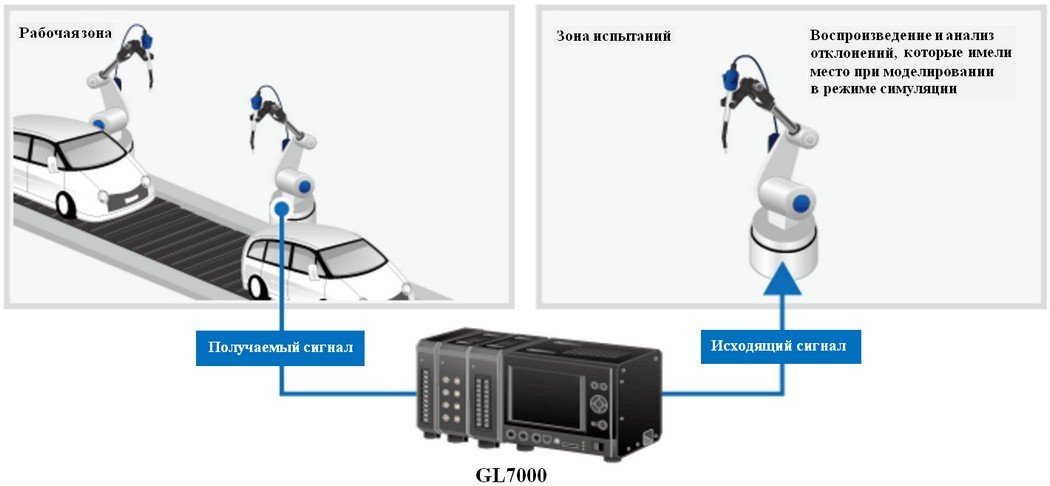

Вывод аналогового напряжения в качестве источника данных для контроля, предупреждения и выявления сбоев, моделирования эффективности оборудования

• GL7-DCO (Модуль выходного напряжения)
• GL7-V (Модуль напряжения)
• GL7-ALARM (Модуль оповещения)

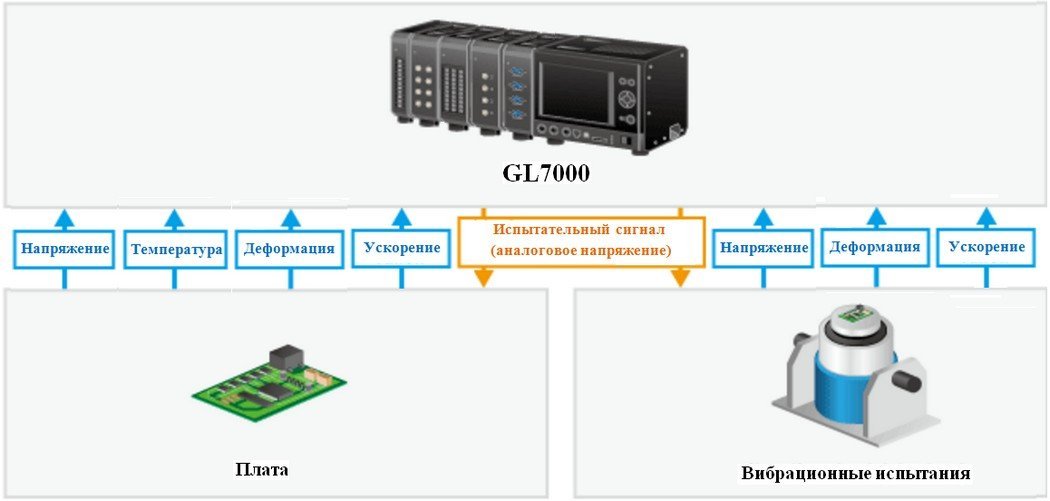

Вибрационные испытания платы

• GL7-DCO (Модуль выходного напряжения
• GL7-DCB (Деформационный модуль)
• GL7-CHA (Модуль нагрузки)
• GL7-M (Модуль температуры/напряжения)
• GL7-ALARM (Модуль оповещения)

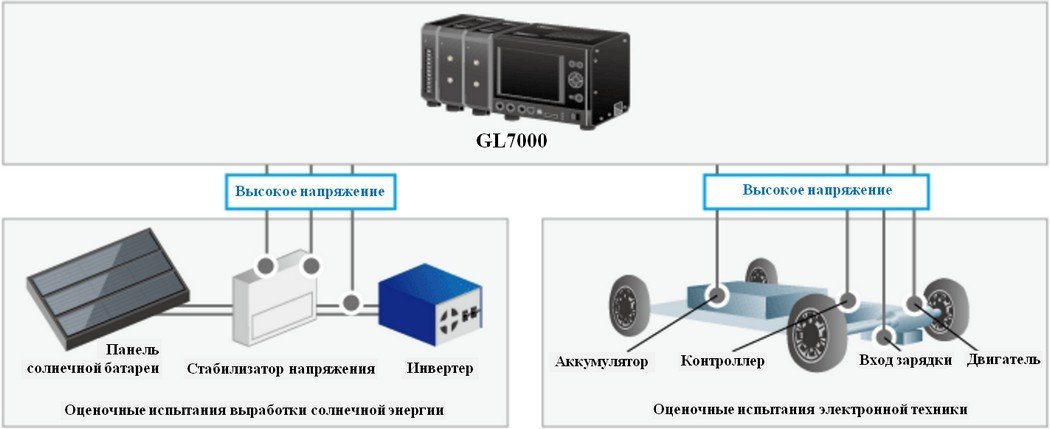

Контроль и оценка потребления и генерации высокого напряжения

• GL7-HV (Модуль высокого напряжения)
• GL7-ALARM (Модуль оповещения)

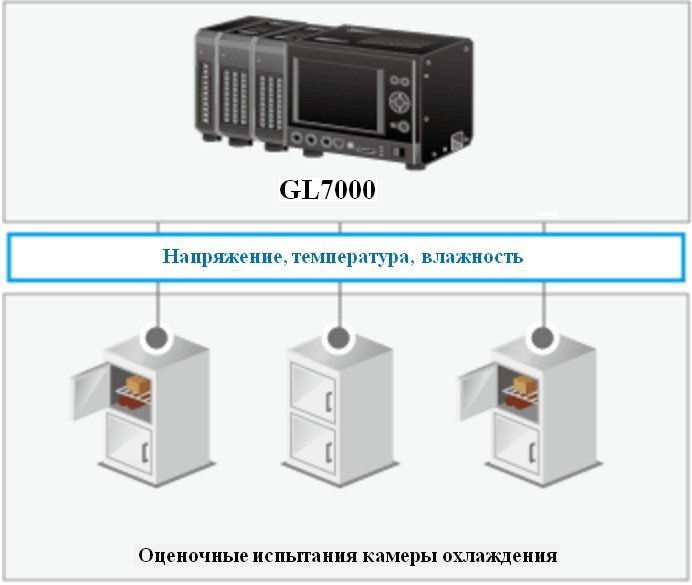

Контроль и оценка точности температуры, влажности, а также их зависимости от системы питания

• GL7-M (Модуль напряжения/температуры)
• GL7-ALARM (Модуль оповещения)

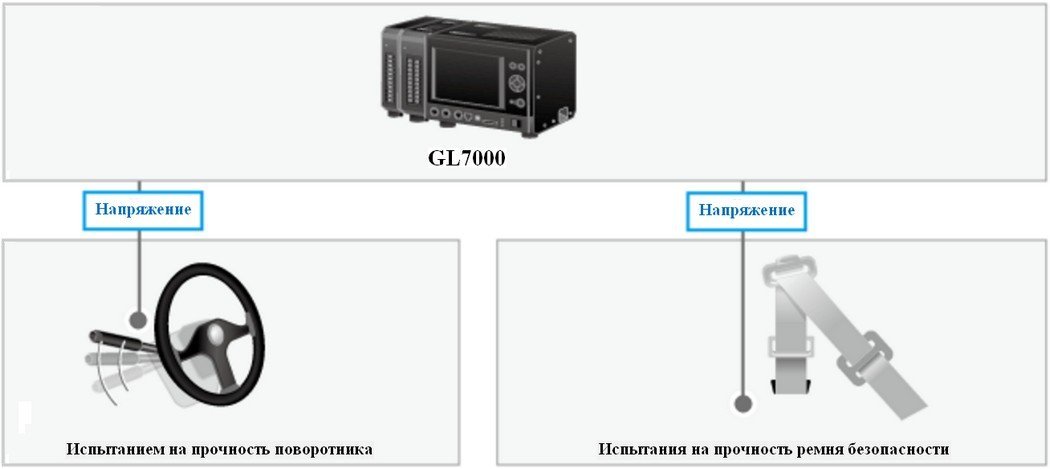

Испытания на прочность

• GL7-V (Модуль напряжения)
• GL7-ALARM (Модуль оповещения)

Тесты электронных систем высокой скорости срабатывания

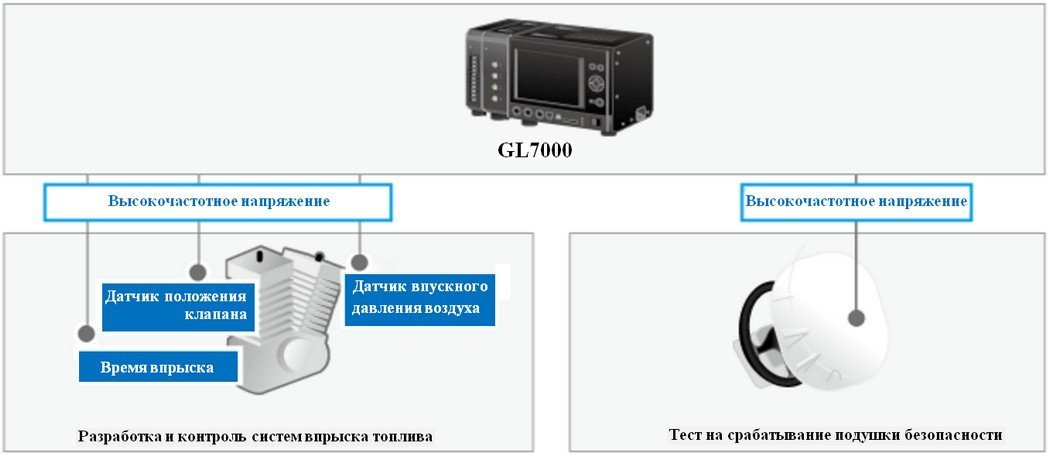

• GL7-HSV (Модуль высокочастотного напряжения)

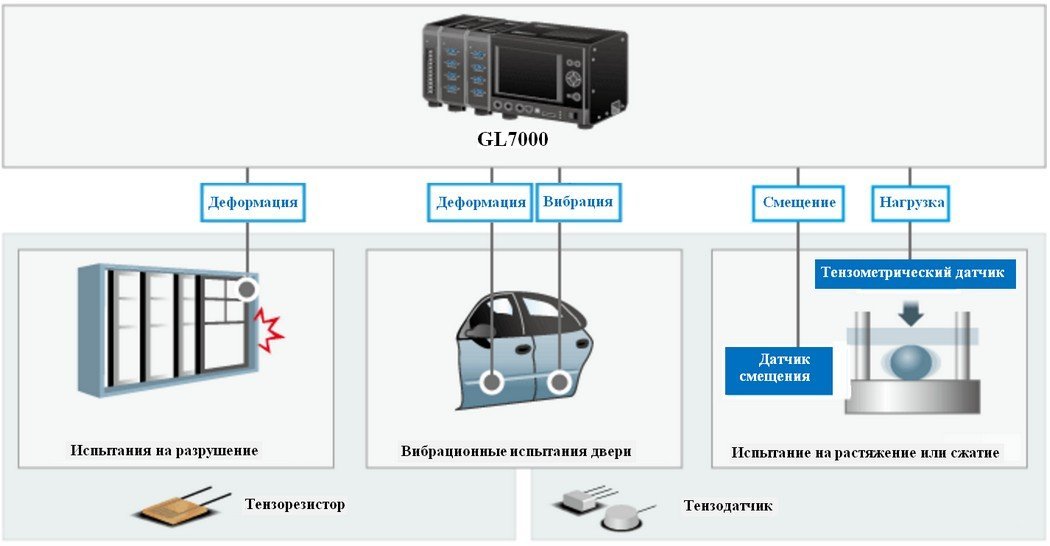

Деформационные, вибрационные испытания, а также тесты на разрушаемость

• GL7-DCB (Деформационный модуль)
• GL7-ALARM (Модуль оповещения)

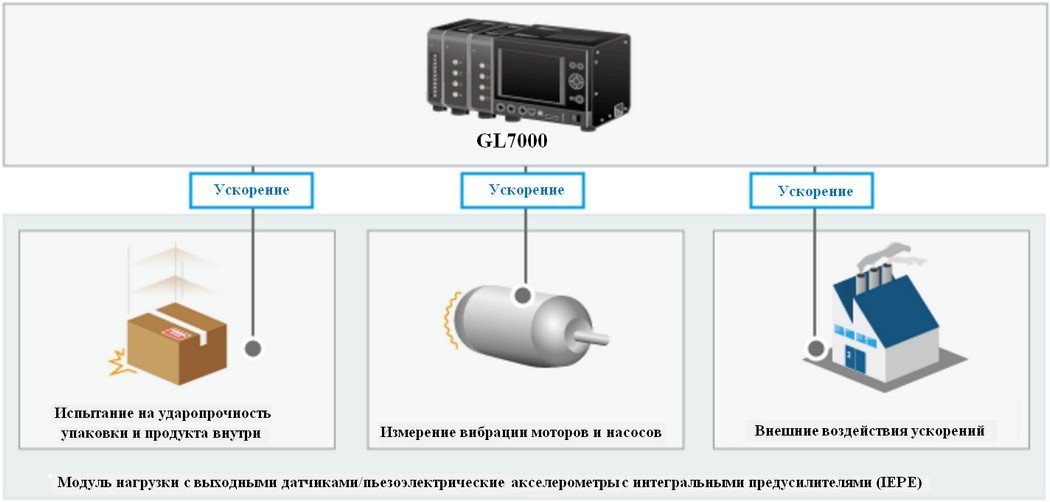

Контроль и испытание нагрузок ускорения

• GL7-CHA (Модуль нагрузки)
• GL7-ALARM (Модуль оповещения)

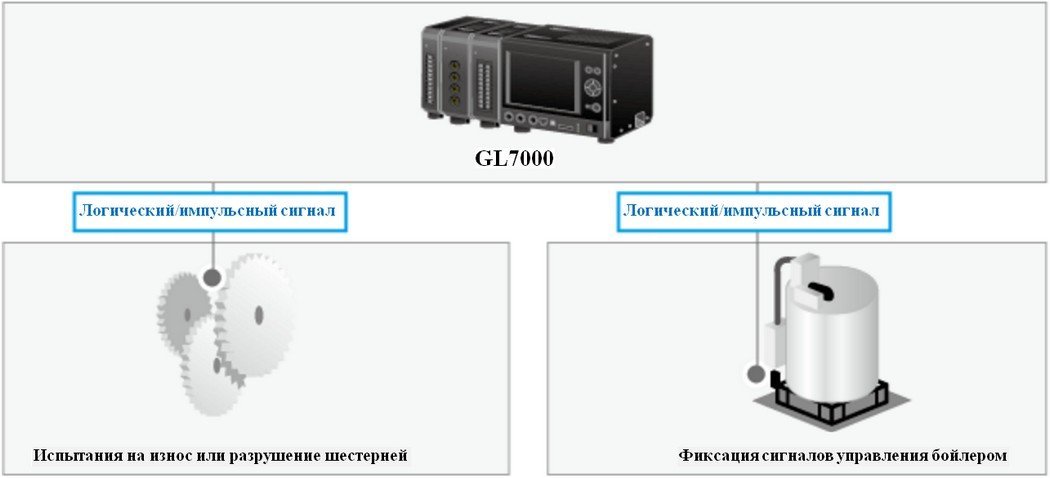

Импульсно-логические измерения сигналов

• GL7-L/P (Модуль логического/импульсного сигнала)
• GL7-V (Модуль напряжения)
• GL7-ALARM (Модуль оповещения)

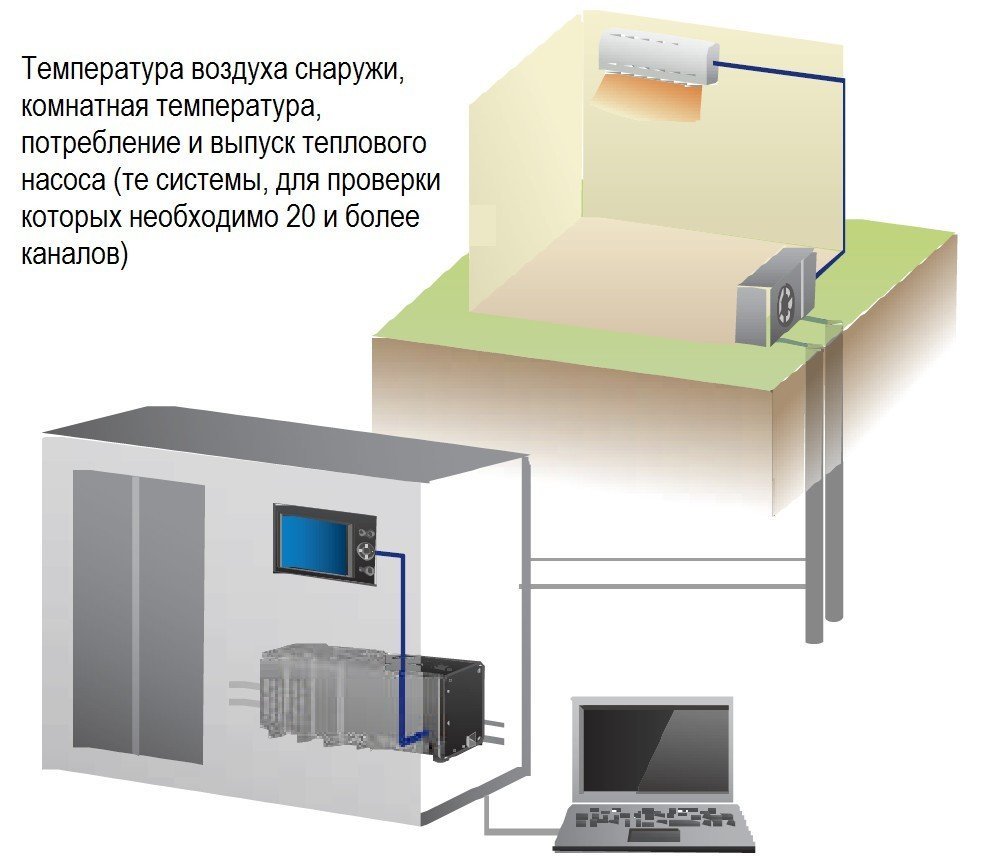

Контроль климата помещений

• GL7-HV (Модуль высокого напряжения)
• GL7-V (Модуль напряжения)
• GL7-ALARM (Модуль оповещения)

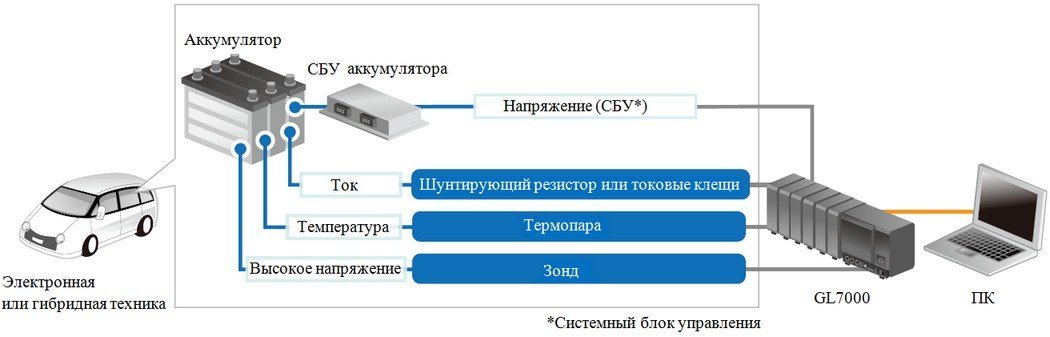

Регистрация зависимости электрических и температурных параметров в электронных и гибридных системах питания

• GL7-HV (Модуль высокого напряжения)
• GL7-V (Модуль напряжения)
• GL7-M (Модуль напряжения/температуры)
• GL7-ALARM (Модуль оповещения)

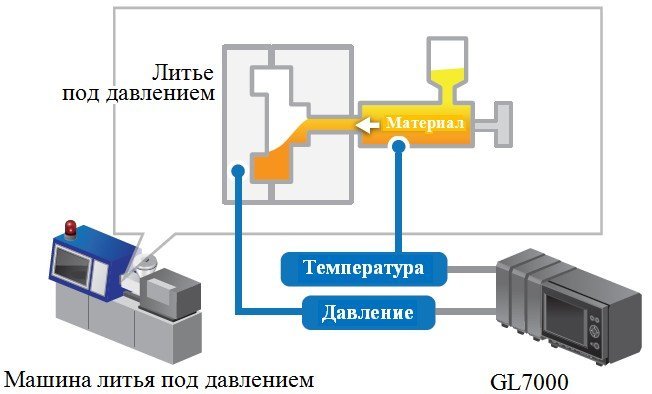

Контроль литья под давлением

• GL7-DCB (Деформационный модуль)
• GL7-M (Модуль напряжения/температуры)
• GL7-ALARM (Модуль оповещения)

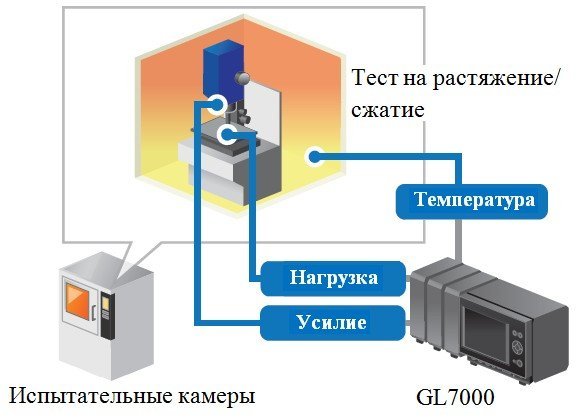

Мониторинг испытаний на растяжение/сжатие в термокамере

• GL7-DCB (Деформационный модуль)
• GL7-M (Модуль напряжения/температуры)
• GL7-ALARM (Модуль оповещения)

Область применения платформы сбора данных GL7000

Платформа сбора данных Graphtec GL7000 применяется в объёмных экспертно-диагностических исследованиях в качестве ядра системы сбора информации. Благодаря возможности подключения нескольких разнотипных модулей приёма данных с независимыми мультивходами (каналами приёма) в реальном времени фиксируется общая характеристика состояния системы. К примеру, так решается важнейшая задача контроля множества потоков информации при динамометрических испытаниях ходовой части автомобиля. Параллельно снимаются данные с двигателя (частота оборотов, крутящий момент, нагрев) и отдельных узлов шасси (вибрация, температура). Это позволяет отследить малейшие неисправности техники и взаимовлияние происходящих процессов. Используют модульный регистратор и при оценочных тестах бытовой техники, систем кондиционирования и промышленной вентиляции, и для диагностики аккумуляторных батарей и блоков бесперебойного питания. Также стоит добавить, что в Японии – стране-производителе, они активно используются для мониторинга данных на атомных электростанциях.

Особенности конфигурации модульной платформы (логгера сбора данных) Graphtec GL7000

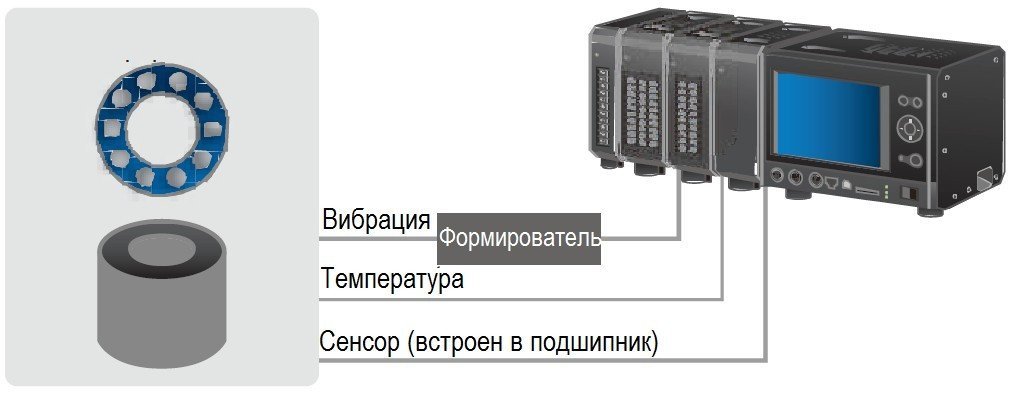

Модули сбора данных соединяются с базовым модулем и друг с другом в единый компактный блок. Всего присоединяется 10 модулей (не считая модуля оповещения) со 112 каналами. Таким образом, соединяя 10 таких модульных платформ в единую систе- му – мы получаем 1120 каналов, что позволяет контролировать все параметры внутри цеха массового производства. Производится сбор и анализ зависимости всех изменений в ходе сложных и требовательных технологических процессов. Реализуется мониторинг и оповещение от температуры и влажности внутри помещения (что важно при производстве электроники и других точных и требовательных видов производства) до детальных измерений зависимости параметров производственного оборудования, его воздействия на производимую единицу при производстве и испытаниях. Такой подход уменьшает производственный брак, облегчает выявление его причины, а также упрощает совершенствование технологического процесса. Возможность установки задачи на длительный срок позволяет полностью автоматизировать его работу. Примером типовых конфигураций является испытания подшипников – модули температуры/напряжения (10 каналов, диапазон измерения температуры от -200°C до +2000°C с термопарами T, J, R/S, B, E, N, W, K, RTD, Pt100, Pt1000 и диапазоном измерения напряжения от 20 мВ до 50 В) и модуль нагрузки (измерение вибрации); набор нескольких модулей высокого напряжения (до 1000 В) – для мониторинга источников питания ангаров, зданий, предприятий, систем сбора солнечной энергии; деформационный модуль зачастую используется с модулем напряжения/температуры при тестировании материалов на прочность; а для регистрации дискретных сигналов применяют модуль логического/импульсного сигнала (16 каналов), имеющего 3 режима: моментальный, накопительный и чередующегося расчета.
