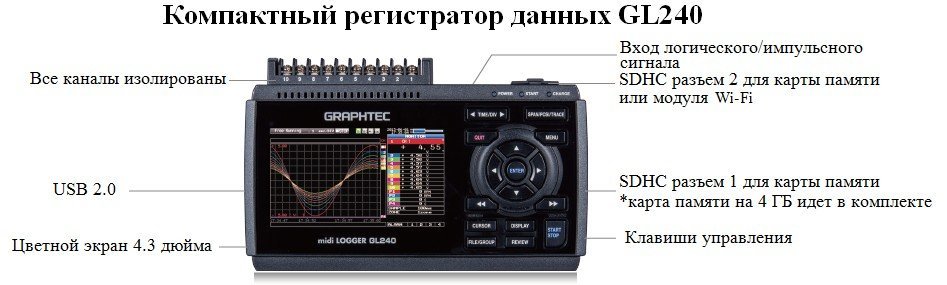

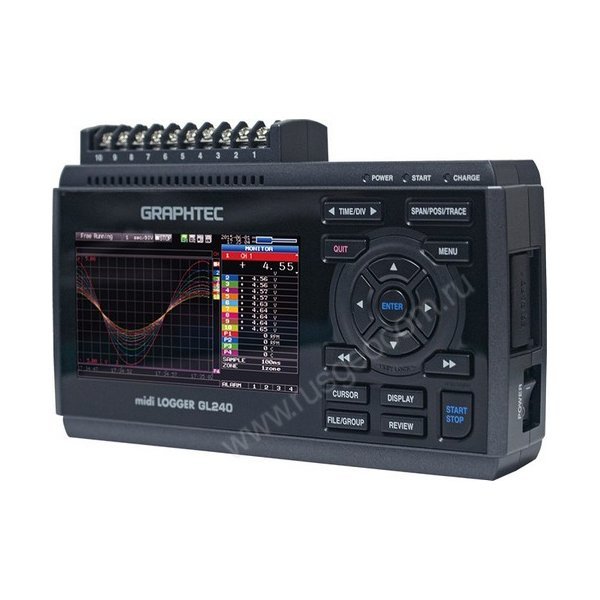

Регистратор Graphtec GL240 электронный

Все каналы изолированы, универсальный вход

При компактности и легкости регистратора все каналы изолированы, что гарантирует защиту входных сигналов от помех. Разнотипные входы GL240 подходят для измерения напряжения, температуры, влажности, импульсных и логических сигналов, что позволяет проводить комбинированные измерения, такие как температура/влажность + напряжения.

Технические характеристики

Максимальный интервал дискретизации 10 мс

Соотношение интервала дискретизации с временем записи в различных форматах

Поддержка флеш карт большого объема для длительной записи температурных измерений

Новые GL серии поддерживают 2 слота под флеш карты в качестве носителей данных. Устройство поддерживает SDHC формат флеш карт объем до 32 Гб. В комплекте идет SDHC карта объемом 4 Гб, установленная в первый слот.

Удобное подключение к ПК

GL240 унаследовал возможность проводного подключения дополнительных датчиков, связи до 10 регистраторов в единую систему с помощью 1 ПК/ноутбука, однако приобрел новую функцию – возможность связи через Wi-Fi специальным опциональным съемным модулем.

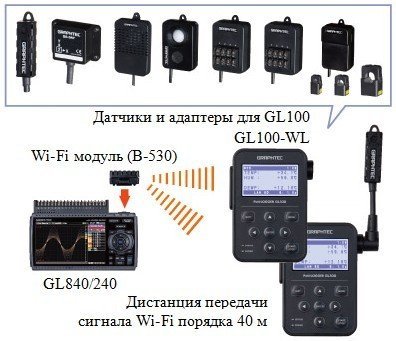

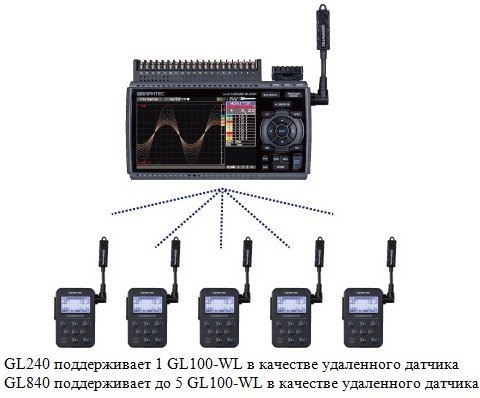

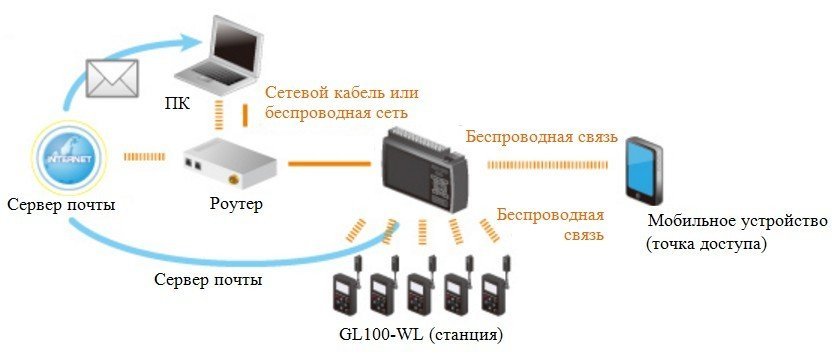

Пример комбинаций с Wi-Fi модулем

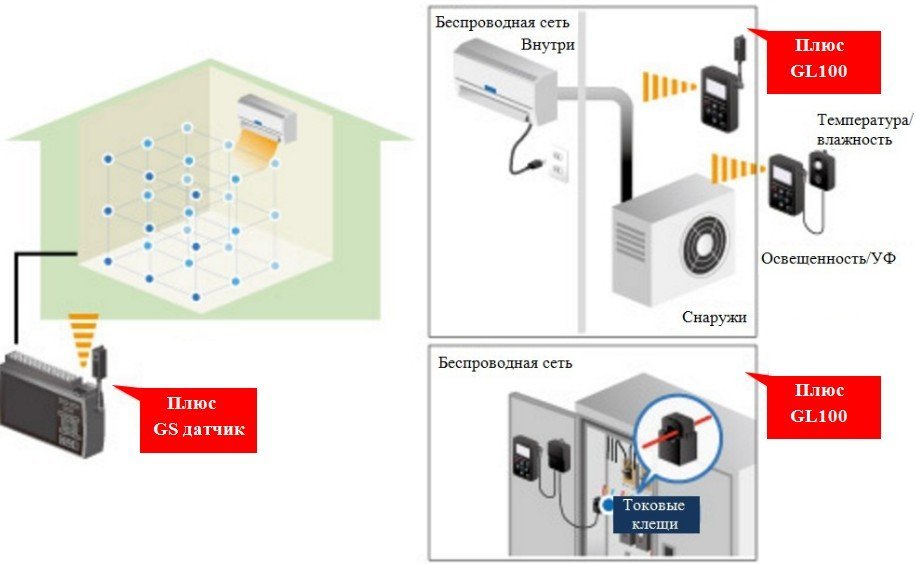

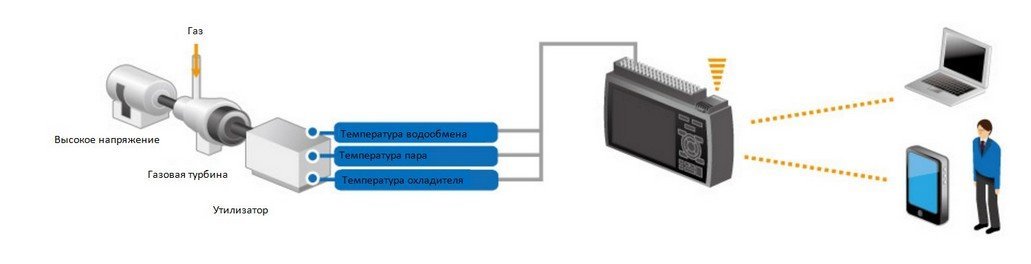

Варианты практического применения

Подключение к мобильным устройствам при помощи программы из комплекта ПО

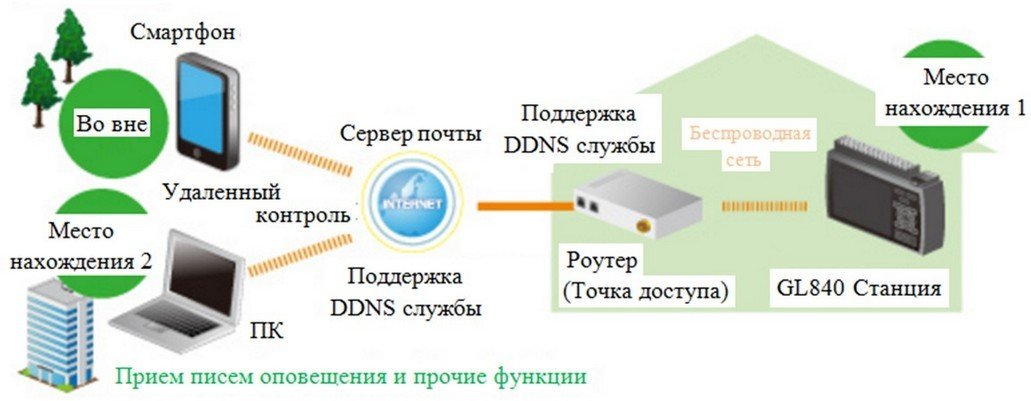

Пример сложной конфигурации контроля и управления сбором данных

Визуализация, работа с данными и управление

Варианты отображения измерений

Отображение данных Y-T осциллограммы, цифровое, статистическая калькуляция результатов.

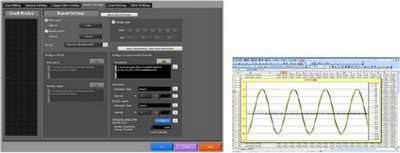

Функция Excel позволяет мгновенно записывать собранные данные в Excel файлы.

Операции с файлами

Собранные данные во множестве файлов могут быть объединены в единый файл. Используя функцию комбинирования – данные могут быть импортированы в новый канал и объединены наложением друг на друга в 1 файл. Функция связи объединяет данные по оси времени. При использовании релейного режима сбора данных – функция привязки будет объединять несколько файлов в один большой файл.

Y-T экран

Цифровой экран

Экран статистики и вычисления

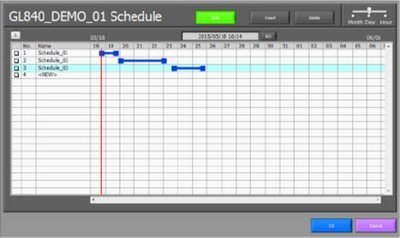

Функция планировки

Имеется возможность создать Ваш план работы от начала до конца выбранного промежутка времени и настроить автоматические измерения в виде визуализированной схемы. Весь процесс интуитивно удобен и прост. Легкая планировка настроек записи реализуется растягиванием отображенных полос мышью (Идентично для GL серии).

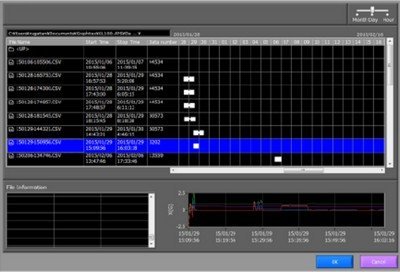

Так же возможно отметить выборку временных участков множества файлов измерений на глаз.

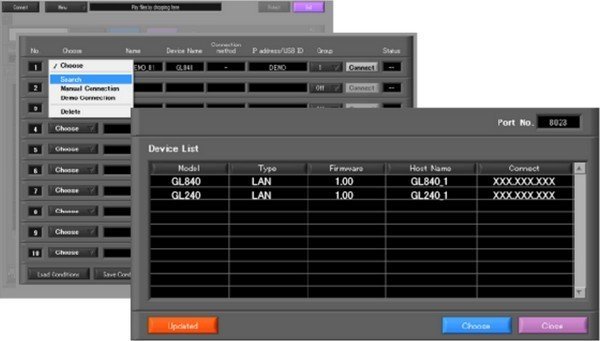

Функция поиска подключенного оборудования

Упрощение поиска оборудования, подключенного к ПК и запуск сбора данных.

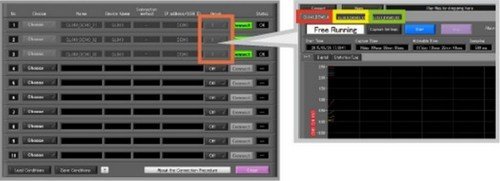

Синхронная запись оборудования в группе и автоматическая функция объединения

Добавление каждого файла от каждого регистратора GL серии может производиться как в индивидуальном файле, так и созданием настройки с множеством регистраторов GL серии в группе с записью в едином файле.

Преобразование данных

Преобразование GBD (Graphtec Binary Data) в CSV форма. Размер файла уменьшается, используя сжатие данных при сохранении значения в конкретной точке времени в указанном интервале. Сохраняет среднее, максимальное или минимальное значение в конкретном выделенном интервале времени.

ПО для мобильных устройств (GL-Connect)

Приложение для мобильных устройств доступно для Android OS и iOS платформ. Вы можете бесплатно скачать эту программу с официального сайта Graphtec (ПО регулярно обновляется под новые версии ОС мобильных устройств).

Принцип работы регистратора данных (логгера) Graphtec GL240

Регистратор данных GL240 имеет 10 каналов (мультивходов), изолированных друг от друга. Благодаря этому возможен раздельный приём информации по нескольким каналам без взаимного искажения сигнала. Поступающая информация может обрабатываться в различных комбинациях, давая целостную картину происходящего. К примеру, Вам необходимо контролировать температуру и конденсацию при испытаниях в термокамере или же при процессе сушки элементов в сушильном шкафу. Для этого Вы помещаете внутрь камеры/шкафа соответствующий датчик, параллельно подключая датчики в цепь питания. При отклонениях от вашей программы, либо же определенных сбоях – регистратор данных мгновенно посылает сигнал тревоги на сигнальный выход. Кроме того, используя портативный регистратор GL100-WL в качестве дополнительного датчика для GL240 – Вы параллельно можете контролировать климатические параметры в самом помещении с камерами/шкафами, что предохранит дорогостоящее оборудование от выхода из строя, а так же позволит ему работать при оптимальных условиях эксплуатации с поверенной точностью.

Технические характеристики мультифункциональных входов регистратора

Входящий поток данных о температуре может поступать от нескольких типов температурных датчиков, в том числе R/S, B, K, E, T, J, N и W. Общий диапазон отображаемых температур – от -200 °C до +2000 °C, точность показаний - ±0,5-5°C в зависимости от типа датчика. Измерение напряжения проводится в диапазоне 20 мкВ - 100 В, что расширяет диапазон измерений на 50 В по сравнению с GL220. Уровень влажности измеряется в пределах 0-100% относительной влажности при помощи датчика В-530. Импульсные измерения регистрируются через 4 отдельных входа, при этом логгер работает в трёх режимах – режим чередующегося расчета (подсчет количества импульсов в минуту), накопительный режим расчета (накопление количества импульсов со старта измерений), моментальный режим расчета (подсчет импульсов за интервал дискретизации).

Отображение и хранение результатов измерений

Регистратор данных (температуры, влажности, напряжения, импульсов/логики) отображает фиксируемые показания в режиме реального времени или воспроизводит из памяти на цветном жидкокристаллическом экране диагональю 4,3 дюйма. Режим отображения – графический (осциллограммы) и цифровой. Данные могут подвергаться арифметическим и статистическим подсчётам, конвертироваться в файл Excel-формата. Фиксируемая информация сохраняется во внутренней флеш-памяти (в комплекте SDHC карта объёмом 4 Гб) или на внешний носитель, подключаемый через USB-разъём или опциональный модуль Wi-Fi. Поддерживается функция "горячей" замены карт памяти (интервал дискретизации 100 мс или медленнее). Также возможно прямое подключение к рабочей станции (стационарному компьютеру или ноутбуку) до десяти регистраторов одновременно для получения наиболее полной картины происходящего в режиме реального времени.

Применение

Особенности применения серий МТ100, GL200 и GL800

GL220/GL240 рекомендуется использовать при количестве каналов равном или менее 20 каналов, согласно данной схемы (GL240 и GL220 каждый имеет клеммную панель на 10 каналов и выход под датчик влажности B-530, параллельно занимающий 1 линию на клеммной панели).

Во всех остальных случаях рекомендуется использовать GL820/GL840 в меру возможности увеличения количества каналов до 200 на каждый регистратор данных (датчик влажности В-530 устанавливается аналогично, занимая +/- и отдельное гнездо под датчик).

Описанная выше особенность относится ко всем ниже перечисленным примерам. При использовании большого количества каналов Вам необходима серия GL800.

Также обращаем Ваше внимание на тот факт, что GL серии 200 и 800 имеют различный функционал измерений.

Комплексное испытание ходовой транспортного средства с эмуляцией погодных условий

Термоконтроль климатических камер

Контроль кондиционирования воздуха

Измерение напряжения и температуры при тестировании дисплеев

Количество точек измерения зависит от используемого регистратора данных*

Измерение напряжения аккумуляторных элементов

Возможно применение GL220/240, однако, как в предыдущих случаях, количество будет ограничено.

Запись данных анализаторов

Сбор данных по сигналам измерительных устройств с возможностью записи в течение длительных периодов.
